MPC22163-130
详情
MPC22163-130 是一款双相、非隔离、高效率降压电源模块。它集成了驱动器 MOSFET (DrMOS) 和电感，效率高且占板面积小，非常适合服务器应用。
MPC22163-130 具有两个独立的输出，可单独或并联使用。该器件在宽输入电压 (VIN) 范围内可实现高达 130A（65A/相）的输出电流 (IOUTx)。
MPC22163-130 具有多个可简化系统设计的功能。它可以与三态脉宽调制 (PWM) 信号控制器配合使用，同时具有 Accu-SenseTM 电流采样功能以监控电感电流 (IL)，并提供温度采样功能来报告结温 (TJ)。

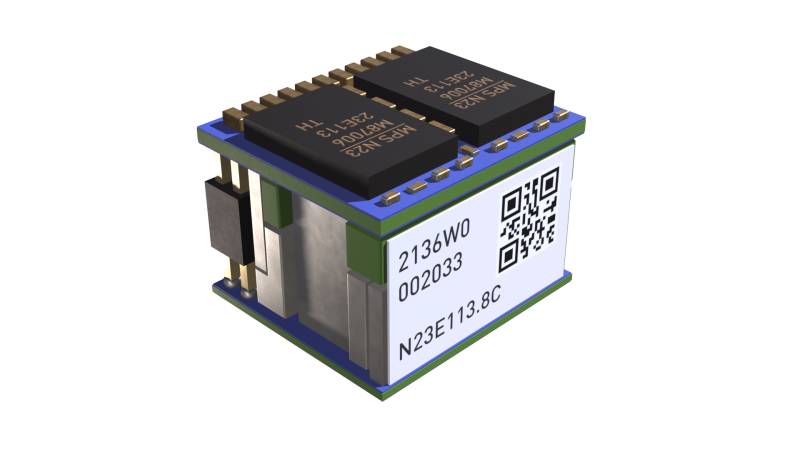

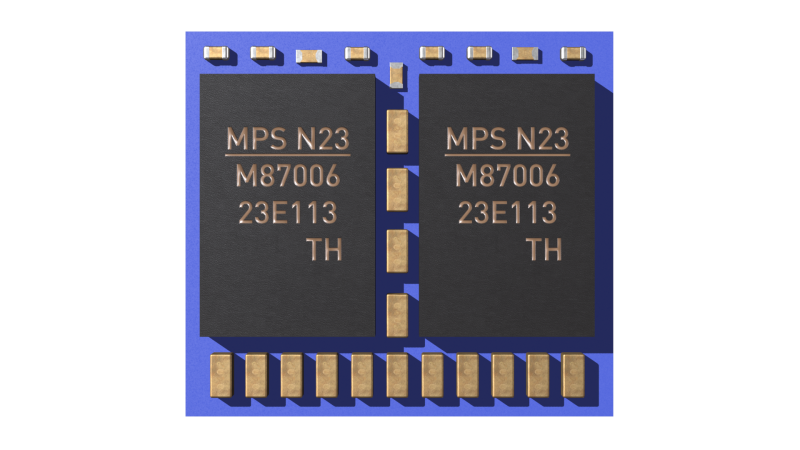

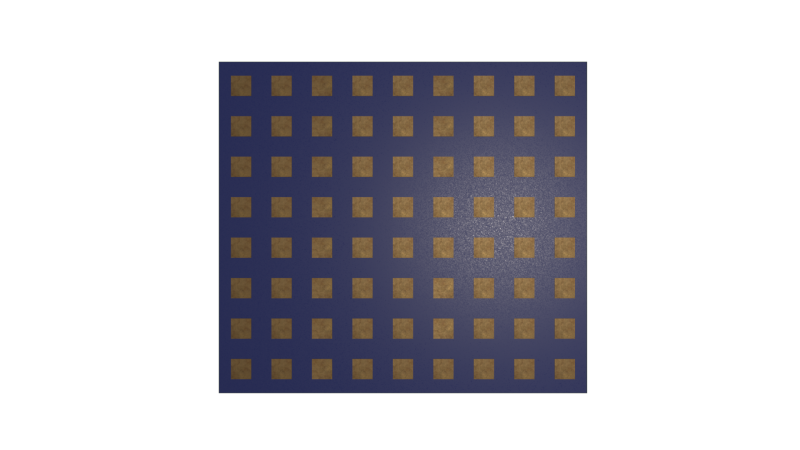

MPC22163-130 采用 LGA-72 (9mmx10mmx7.65mm) 封装。
产品特性和优势
- 采用Quiet SwitcherTM 技术 (QST) 限制峰值开关电压
- 4V 至 16V 宽输入电压 (VIN) 范围
- 高达 130A 的连续输出电流 (IOUTx)
- Accu-SenseTM 电流采样 (CS)功能
- 温度采样功能
- 兼容三态脉宽调制 (PWM) 信号
- 过流保护 (OCP)
- 过温保护 (OTP)
- 故障报告
- 典型重量：2.6g
- 采用 LGA-72 (9mmx10mmx7.65mm) 封装
正在供货产品型号
MPC22163-130-T
相关产品
EVMPC22163-2891-Split-02A 采用Quiet SwitcherTM 技术的130A、两相 Intelli-ModuleTM 评估板
EVMPC22163-2891-Split-02A 是用于演示 MPC22163-130 功能的评估板。MPC22163-130 是一款采用 Quiet SwitcherTM 技术 (QST) 的 130A、两相 Intelli-ModuleTM 。
EVMPC22163-2891-Split-02A 可在宽工作输入电压 (VIN) 范围内提供高达 130A 的负载电流，并可在宽输出电流 (IOUT) 负载范围内实现高效率。
EVMPC22163-2891-Split-02A 将 MP2891 与两个 MPC22163-130 器件结合起来，形成两个可以独立运行的电源轨。
其保护功能包括可配置的 VIN 欠压锁定 (UVLO) 保护以及输出电压 (VOUT) 过压保护 (OVP)、欠压保护、过流限制 (OCL) 保护和过流保护 (OCP) 。
MPC22163-130 采用 LGA-72 (9mmx10mmx7.65mm) 封装。EVMPC22163-2891-Split-02A 可以监控MPC22163-130 的VIN、VOUT、IOUT和温度。
