MPQ79700FS-AEC1

MPSafe™ 12 通道 ASIL-D 电源定序器，符合 AEC-Q100 认证

概述
相关产品
设计资源
技术论坛
质量

MPQ79700FS-AEC1

MPSafe™ 12 通道 ASIL-D 电源定序器，符合 AEC-Q100 认证

详情

MPQ79700FS 是一款 12 通道功能安全电源定序器，专为汽车高级驾驶辅助系统 (ADAS) 和自动驾驶平台而设计，可为整个平台提供必要的控制和电源排序。

该器件提供可配置性与灵活性，能够支持不同应用与片上系统 (SoC) 的跨代设计复用。

MPQ79700FS 包含一个晶体驱动器、一个带报警功能的实时时钟 (RTC)和一个可通过 I²C 接口访问的可配置监控器（watchdog），同时提供低电平有效系统复位和中断输出。

MPQ79700FS集成内置自检 (BIST) 等安全机制，以实现高诊断覆盖率，使系统达到目标 ASIL 等级。它基于 MPS 先进的 MPSafe™ 功能安全产品开发流程而开发。该流程已通过独立认证，符合 ISO26262 标准。

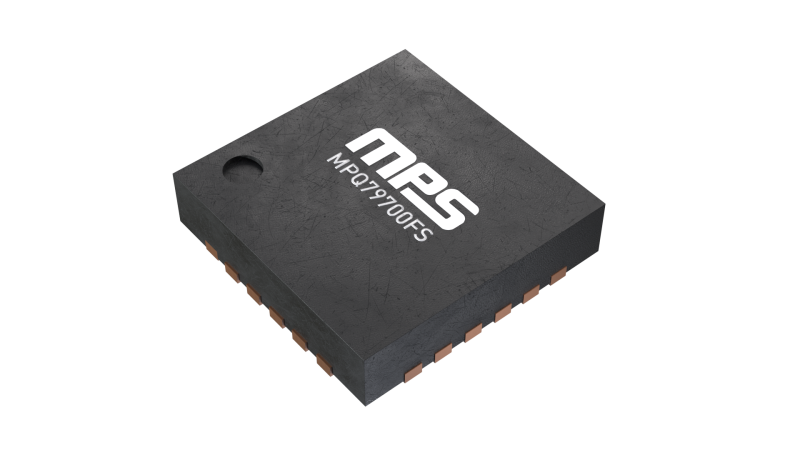

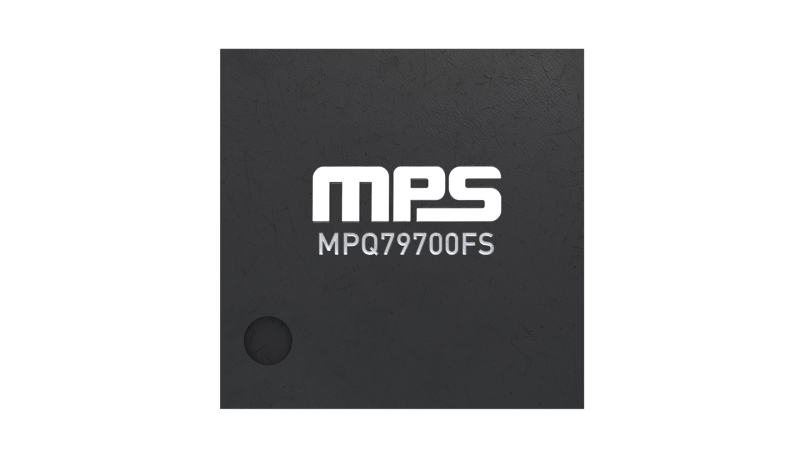

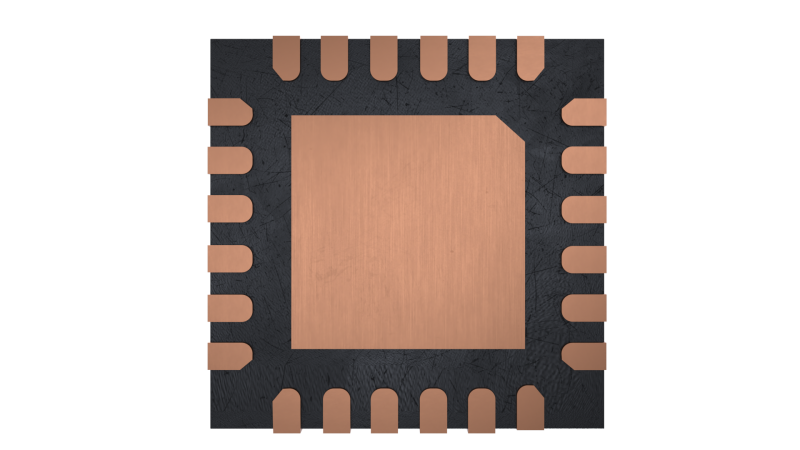

MPQ79700FS采用侧面镀锡的QFN-24 (4mmx4mm) 封装，符合 AEC-Q100 等级1 认证。

产品特性和优势

专为汽车高级驾驶辅助系统 (ADAS) 和自动驾驶平台而设计：
- 2.7V 至 5.5V 输入电压 (V_IN) 范围
- 12 个使能 (EN) 输出
- 基于时隙的电源排序
- 系统复位信号
- 系统中断信号
安全特性：
- 关键安全寄存器的写保护
- 高级诊断
- 内置自检 (BIST)
- 支持最高 ASIL D级系统
- 符合 ISO26262 功能安全标准
通过I²C 接口实现灵活应用：
- 具有循环冗余校验 (CRC) 的快速模式 I²C 接口
- 一次性可编程 (OTP) 存储器
- 通过 I²C 可配置：电源序列顺序、I²C 地址、监控器定时器、EN 引脚的驱动模式和 EN 引脚的备用功能
附加功能：
- 备用电池输入
- 32kHz 晶体振荡器驱动器
- 实时时钟
- 窗口监控器
- 过温关断
- 采用 QFN-24 (4mmx4mm) 封装，0.5mm 引脚间距
- 采用侧面镀锡封装
- 符合 AEC-Q100 等级1认证

正在供货产品型号

MPQ79700FSGRE-xxxx-AEC1-Z MPQ79700FSGRE-xxxx-AEC1-P MPQ79700FSGRE-0000-AEC1-Z MPQ79700FSGRE-0000-AEC1-P

P&Z的含义

相关产品

Virtual Bench Pro 4.0 由 MPS 支持的图形用户界面（GUI），用于通过 I2C 接口配置和监控多个 MPS 数字电源解决方案

Virtual Bench Pro 4.0 是一款由 MPS 支持的图形用户界面（GUI），用于通过 I²C 接口配置和监控多个 MPS 数字电源解决方案。此 GUI 是一款直观型工具，可与 MPS 评估套件配合使用，有助于设计评估和测试。

硬件和软件要求：

USB 转 I²C 通信设备 EVKT-USBI2C-02
运行 Windows 10 或更高版本的 PC
.Net Framework 4.0 或更高版本
内存：2GB 可用内存
CPU：任何现代 CPU
磁盘空间：2GB
显示器分辨率：1024x768
