MPQ5038-AEC1
Session textval
Session Titefor popup
详情
MPQ5038-AEC1是一款兼容 USB Type-C 2.1 和 USB PD 3.0 规范的USB 供电 (PD) 控制器，专为仅用于充电的 USB PD 端口和 USB 集线器等DFP应用而设计。 MPQ5038-AEC1向后兼容 Quick Charge 3.0 (QC3.0)、电池充电规范 (BC1.2)、Apple divider模式、华为快充协议 (FCP) 和1.2V/1.2V 模式的专用充电端口（DCP）方案，无需用户从外部进行干预。它还支持 充电数据端口 (CDP) 握手。

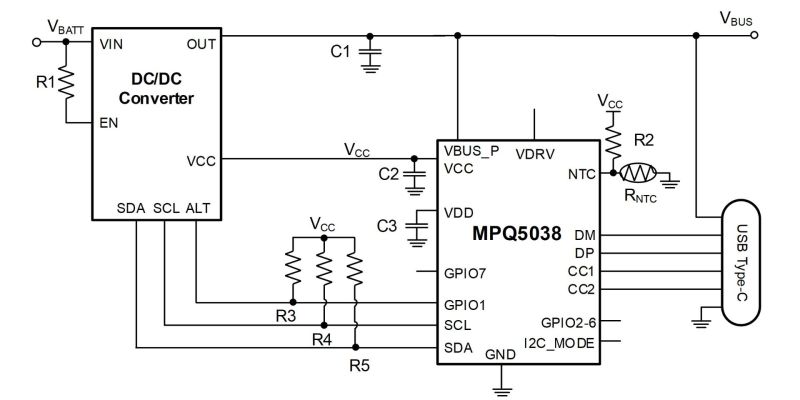

MPQ5038-AEC1提供串行接口和 GPIO 引脚，以实现与外部电源变换器之间的出色通信。该器件还支持高达 100W 的 PD电源和可编程电源 (PPS)。它可以灵活配置供电数据对象（PDO）列表、选择从设备、配置充电协议并设置保护模式。
MPQ5038-AEC1的两个 NTC 引脚用于监测异常温升，例如 监测USB Type-C 插座和 PCB上的温升。其功率共享功能支持两个 USB PD 端口之间的智能功率预算管理。当汽车电池电压较低时，PDO 容量将降低。此外，高压 I/O 引脚还支持电池短路保护和 VBUS 短路保护。
MPQ5038-AEC1 采用侧面镀锡的 QFN-20 (4mmx4mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 支持3.3 V 至21V 总线电压 (VBUS) 范围
- 支持4.6V 至 5.5V VCC 电源电压范围
- 支持多达 7 个可配置 PDO
- 集成BMC物理层
- 集成协议层
- 集成策略状态机
- 100μA 的低待机静态电流 (IQ)
- 支持一个兼容 USB PD 3.0 和 PPS的USB Type-C DFP 端口
- 支持 BC1.2、3A Divider和 1.2V/1.2V 模式的DCP 方案
- 支持QC3.0、华为FCP
- VBUS 隔离 N 沟道 MOSFET 驱动器
- 长达120分钟的EN关断定时器
- 主/从串行接口和中断功能
- 触发 NTC、功率共享或电池电量不足时，提供可配置PDP管理
- 可配置低电池电量检测阈值和消隐时间
- 用于CC1、CC2、DP 和 DM 的高压引脚
- 集成高压 VCONN 电源开关
- 采用侧面镀锡的 QFN-20 (4mmx4mm) 封装
- 符合汽车 AEC-Q100 等级1认证
正在供货产品型号
MPQ5038GRE-xxxx-AEC1-Z MPQ5038GRE-xxxx-AEC1-P MPQ5038GRE-0001-AEC1-Z MPQ5038GRE-0001-AEC1-P MPQ5038GRE-0010-AEC1-Z MPQ5038GRE-0010-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
