MPF42797

2 至 10 节堆叠电池包电量计

Datasheet

详情

MPF42797 是一款即插即用型解决方案，它可提供最多 10 节串联锂离子电池组的全面状态信息。MPF42797 可估算每个电芯以及整个电池组的内部充电状态 (SOC) 和健康状态 (SOH)，还可确定剩余运行时间、充电时间和瞬时可用功率。其板载内存可记录电池整个生命周期内的关键参数。

MPF42797 易于使用，支持多种锂电池化学成分和电池尺寸。它可以快速设置一些基本配置，并可通过高级配置针对特定应用对器件进行微调。

MPF42797 与 MP279x 电池监控器配合使用时可实现优于 3% 的 SOC 精度。MPF42797 也可以与其他模拟前端 (AFE) 或电池组监控器配合使用。其 400kHz 标准串行接口可提供稳定的通信。

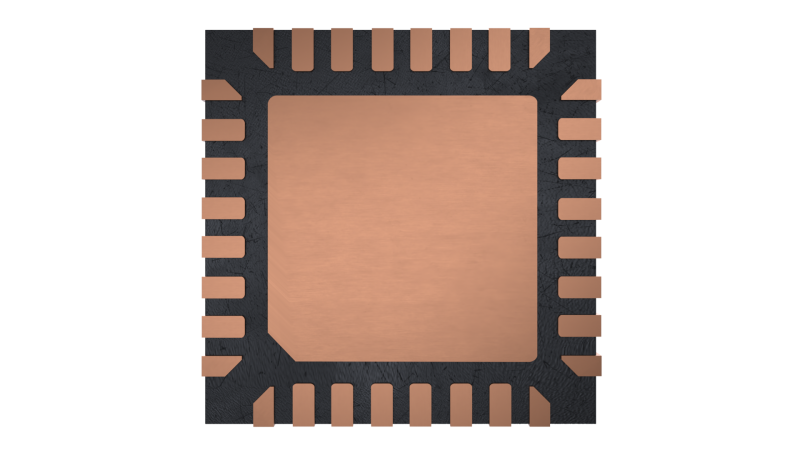

MPF42797 采用 TQFN-32 (4mmx4mm) 封装。

产品特性和优势

兼容常用电池监控器，最多可监控 10 节串联电池状态：
- 与 MP279x 电池监控器配合使用时，充电状态 (SOC) 精度达 ±3%
可提供关键电池信息：
- 电池包和单电芯 SOC
- 电池包和单电芯健康状态 (SOH)
- 剩余运行时间和充电时间
- 瞬时可用功率
支持多种锂电池类型
支持自适应学习以实现：
- 优化初始充电设置
- 优化初始放电设置
- 更新单个电池 SOH 以跟踪电池退化状态
提供整个生命周期的日志记录
2.5V 最小电源电压
低电流消耗：禁用模式下为 6μA；工作模式下的松弛阶段为 135μA（平均）
支持高达 400kHz 且带循环冗余校验 (CRC) 的接口，可实现稳健通信
采用紧凑型 TQFN-32 (4mmx4mm) 封装
可集成在完整 MPS BMS 模块中：
- MBM1xS-P50 和 MBM1xS-P100

正在供货产品型号

MPF42797DRT-0B-yyyy-Z MPF42797DRT-0B-yyyy-P MPF42797DRT-0B-0000-Z MPF42797DRT-0B-0000-P

P&Z的含义

相关产品

MBMxxS-P100-x 适用于 7 节至 16 节电池的完整高功率电池管理解决方案，配备 MPS 模拟前端和电量计

MBMxxS-P100-x 是针对BMUxxS-P100-x 设计的一套完整的电池管理解决方案。BMUxxS-P100-x 是一款具有 7 节至 16 节串联电池管理单元并适用于大电流设计的电路板。该板配备MPS强大的电池管理模拟前端 (AFE) 系列IC——MP279x，以提供完整的 AFE 监控与保护解决方案。MP279x 支持多达 16 节电池串联，并提供两个独立的模数转换器 (ADC) 用于电压和电流同步测量。

其上管MOSFET (HS-FET) 驱动器和强大的硬件 (HW) 保护功能均具有可调阈值。保护功能包括了过流保护（OCP）、短路保护（SCP）、电池组和单电池过压保护（OVP）、电池组和单电池欠压保护（UVP）、过温保护（OTP）和欠温保护（UTP）。MP279x 还集成了内部平衡 FET 以均衡不匹配的电池，同时可选择控制外部 FET来获得更高水平的平衡电流。

该板还采用了独立的电池电量计 IC，MPF4279x。它通过详尽的表征以及电压、电流和温度读数创建自定义电池模型，并生成充电状态 (SoC)、充满时间、电量耗尽时间和剩余电量估算等信息。该方案支持通过图形用户界面 (GUI) 进行简单、快速的配置。

该板还提供高功率解决方案，恒定电流可高达 100A ，峰值电流达 150A 。每块板都提供MP279x 和 MPF4279x 的不同组合。

Battery Pack Complete Solution GUI

MPS 完整的电池组解决方案 GUI 可用于配置并评估 BMS 和电量计解决方案。
