MP2721

带NVDC功能的5A单节电池降压充电IC

Datasheet

详情

MP2721 是一款高度集成的 5A 开关模式电池管理器件，适用于单节锂离子或锂聚合物电池供电应用。其窄直流电压 (NVDC) 电源管理结构提供低阻抗电源路径，可优化充电效率、缩短电池充电时间并延长电池寿命。

MP2721的输入源类型识别算法支持 USB 电池充电规范 1.2 (BC1.2) 和非标适配器检测。

它通过串行接口提供完整的操作控制，包括充电参数配置和状态/中断监测。

MP2721 支持全定制 JEITA 配置文件，并具有可配置温度窗口和动作。

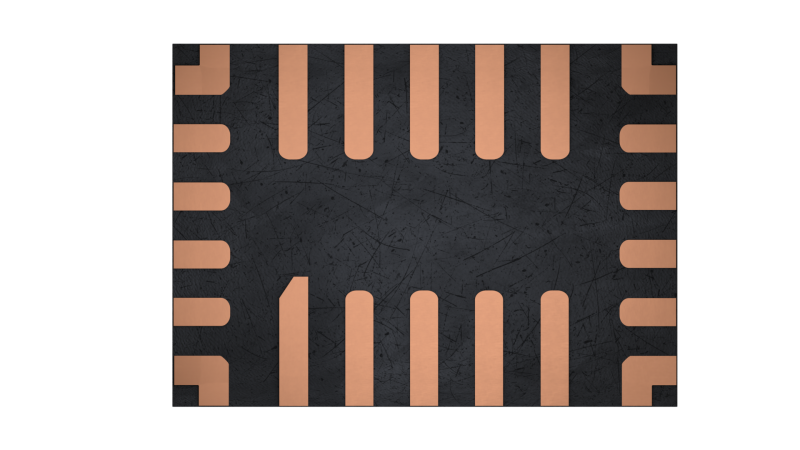

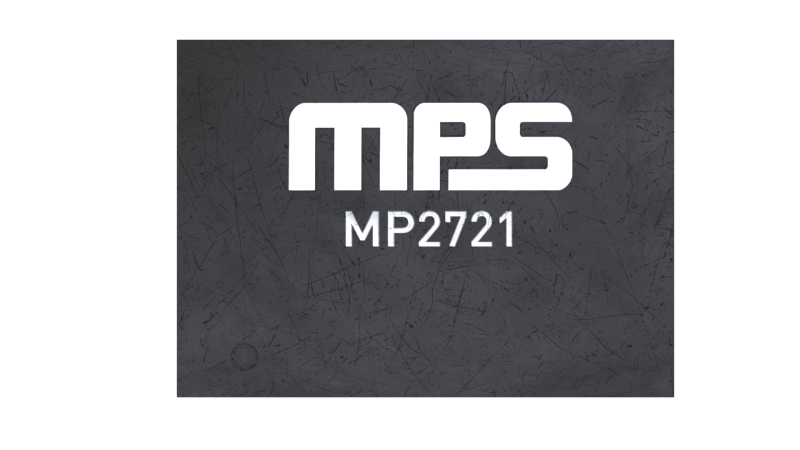

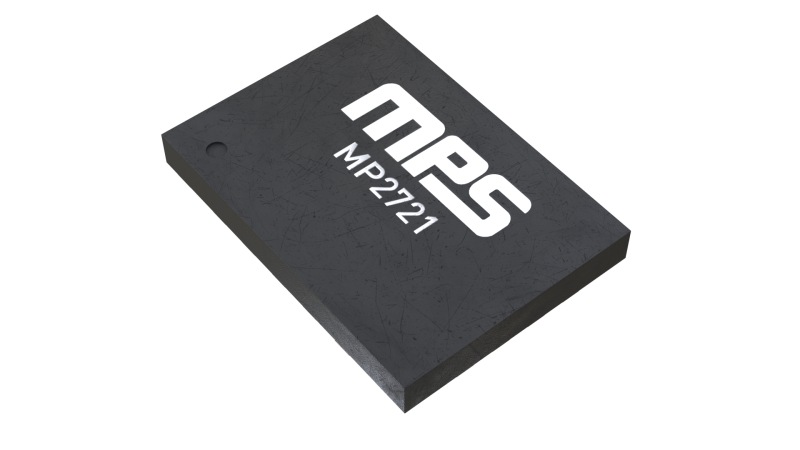

MP2721 采用 QFN-22 (2.5mmx3.5mm) 封装。

支持USB BC1.2标准和非标适配器
26V 可耐受输入电压 (V_IN)
通过串行接口可配置 80mA 至 5A 充电电流 (I_CC)
通过串行接口可配置 100mA 至3.2A 输入电流限 (I_{IN_LIM})
具有最小V_IN 环路，可实现最大适配器功率跟踪
全面的安全特性：
- 全定制 JEITA 配置文件
- 额外负温度系数 (NTC) 热敏电阻输入
- 60°C 至 120°C芯片温度调节
- 完整的充电和预充电安全定时器
- 监视器安全定时器
- 用于充电参数的可锁定寄存器
750kHz 至1.5MHz 可调开关频率 (f_SW)
集成带运输模式和复位模式的15mΩ 低导通电阻 (R_DS(ON))电池 MOSFET
运输模式下具有8.5μA超低电池放电电流
低至 30mA 的截止电流设置，适用于可穿戴应用
用于灵活配置系统参数并提供状态报告的串行接口
用于源模式和 USB On-The-Go (OTG) 的可调升压变换器：
- 最高 3A 的可配置输出电流 (I_OUT) 限制环路
- 输出过流保护 (OCP)
- 能够为高达 2mF 的大电容负载供电
- 5V 至5.35V 可调输出电压 (V_OUT)
精度：
- ±0.5% 电池调节电压 (V_{BATT_REG})
- ±5% I_CC
- ±5% I_{IN_LIM}
- 实现快充的远程电池检测
- 升压模式下具有 ±2% 输出调整率
采用小尺寸 QFN-22 (2.5mmx3.5mm) 封装
