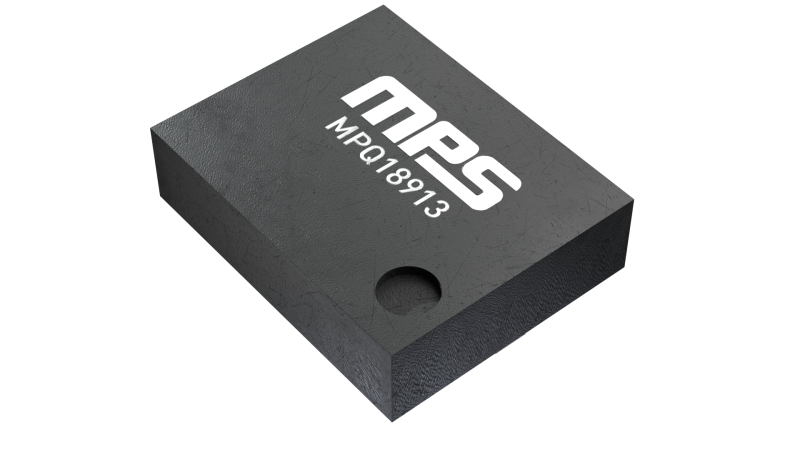

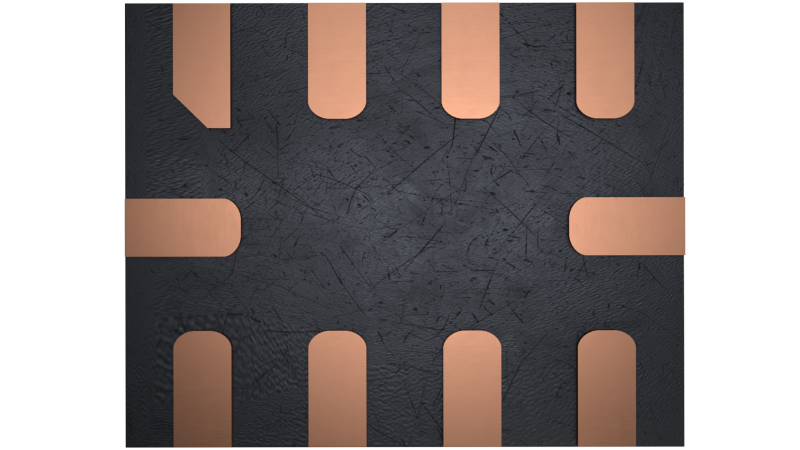

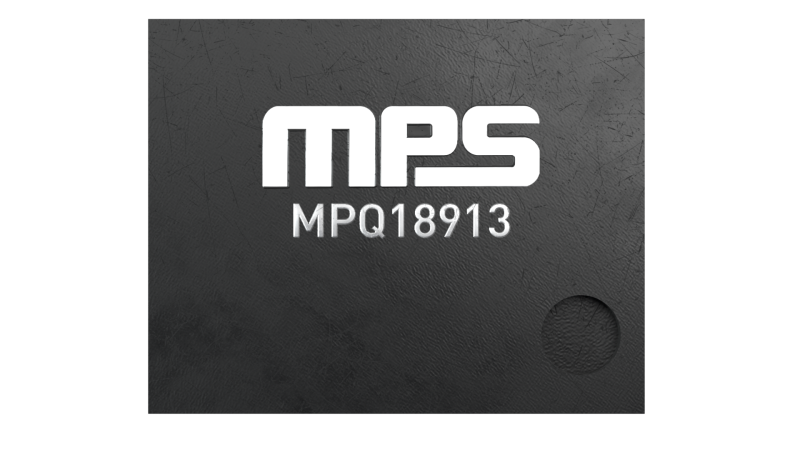

本用例介绍MPQ18913在牵引逆变器中的应用。 MPQ18913是一款具有可配置宽 fSW 范围的 30V、0.3A、LLC 栅极驱动器隔离偏置电源，它为牵引逆变器设计提供了替代传统反激式变换器的方案。 牵引逆变器可以将电动汽车 (EV) 电池的直流电转换为三相半桥，以驱动电机提供速度和扭矩。反激式变换器作为一种成熟的拓扑结构，可以创建隔离偏置电源，为 SiC 或 IGBT 功率器件供电。其电压通常在正轨上介于 15V 至 20V 之间，在负轨上介于 -8V 至 0V 之间。 但反激式拓扑有一定的局限性，包括开关频率 (fSW) 较低，并且需要在高隔离电压和变压器引入的绕组间电容之间做出权衡，而绕组间电容可能导致电压尖峰和额外的损耗。新一代电动汽车设计采用的是需要更高隔离电压的 800V 架构，这些局限性让电源设计变得更加困难。 采用 LLC 拓扑的谐振拓扑现在越来越常见...

本用例介绍 MPQ18913 在 储能系统 (ESS)中为碳化硅 (SiC) 或绝缘栅双极晶体管 (IGBT) MOSFET 提供偏置电源的应用案例。 MPQ18913 隔离栅极驱动电源的 LLC 软开关拓扑和低漏电流特性可以优化储能系统中的隔离功能，提高系统效率并减小总体解决方案尺寸。 在宏大的减排目标和各项可持续发展举措的激励之下，向可再生能源的过渡进程在不断加速。建设可再生能源的基础设施对于有效整合和管理风能、太阳能、地热能和水力发电等间歇性能源非常重要。而储能系统是可再生能源基础设施的一个重要组成部分；它在低需求期间储存剩余能源，并在高需求期间分配能源。在传统设计中，变压器和光耦合器被用来实现组件之间的隔离；然而，ESS 的高电压和高能量密度常常对隔离能力带来挑战。 MPQ18913 隔离式栅极驱动电源的 LLC 软开关拓扑和低漏电流特性，能够优化储能系统中的隔离...

本用例将介绍 MPQ18913 在直流快速充电 (DCFC) 站中的应用。 MPQ18913 的 LLC 谐振拓扑具备几个关键特性，例如它包含了带磁化电感 (LM) 用于能量传输的 LLC 谐振腔，以及让谐振腔在特定频率谐振的附加电容 (CR) 和电感。 反激拓扑通常被用作绝缘栅双极晶体管 (IGBT) 或碳化硅 (SiC) FET 的栅极驱动器电源。随着电动汽车中的电池电压 (VBATT) 从 400V 不断升攀至 800V 以上，在设计中最小化绕组间电容的同时，要满足 DCFC 站等大功率充电系统的隔离要求也变得更具挑战性。LLC 谐振拓扑是高电压系统的最佳选择，因为它允许高达 5kV 的隔离电压，并可通过 LLC 谐振腔将绕组间电容降至 6pF 或更低。 MPQ18913 是一款高频半桥变压器驱动器，可偏置 SiC FET。MPQ18913 的 LLC 谐振...

本用例将介绍 MP5493、MP5042 和 MIE1W0505BGLVH 在智能电表中的应用。 MPS 提供的 MP5493、MP5042 和 MIE1W0505BGLVH 可控制电表中的电涌、电压瞬变和突然断电。 智能电表广泛应用于住宅和商业建筑、能源系统、制造和充电基础设施中，用于测量电力消耗的关键参数。随着能源效率和节能工作的不断加强，设计人员也将节能组件集成到电表中，例如电源管理 IC (PMIC)、稳压器、低功耗微控制器和模拟前端 (AFE) 电路。然而，这些节电组件处理电压波动的能力较低，会影响整体供电的稳定性。MPS 提供的 MP5493、MP5042 和 MIE1W0505BGLVH 则可以控制电表中的电涌、电压瞬变和突然断电。 MP5493 是一款能量备份与管理产品。它结合了一个 DC/DC 变换器和一个支持超级电容充电及升压拓扑的双向 DC/DC 变换器...
