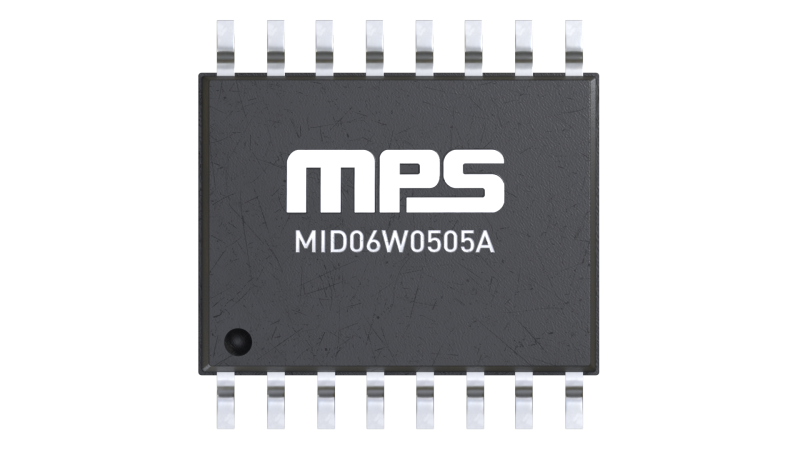

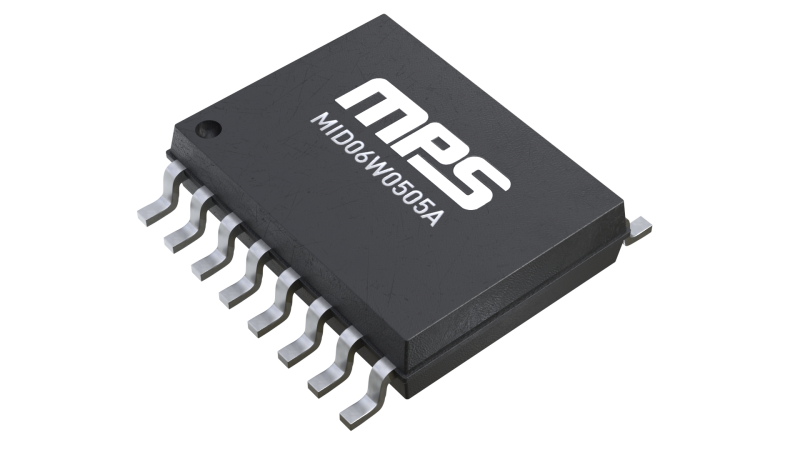

MPS 的小尺寸隔离式电源模块系列非常适合为 RS485、RS232 和 CAN 通信中的数字隔离器以及其他工业和网络应用提供偏置。随着PLC系统通道密度的不断提高，通道空间越来越紧迫，能够最小化总占板空间的解决方案变得至关重要。MID电源模块系列集成了变压器和5V隔离电源，为数字隔离器供电提供了一种微型解决方案。这些隔离式电源模块比传统的 SIP 模块更小，它们采用单芯片封装，大大提高了在严苛工业环境中工作的稳健性和可靠性。出色的磁场抗扰性、SMT 自动生产设备对良率的提高以及简便的焊料检测功能使该系列成为隔离式应用的理想之选。 产品特性和优势： 高达 1W 的功率和3V 或 5V 的输入能力 3V 或 5V稳压输出以及出色的负载瞬态响应 4% 负载调整率和 1.5% 线性调整率 强大的磁场抗扰能力，支持高达 3kVDC的隔离电压 变压器集成在小尺寸 SOIC-16 宽体...

在可编程逻辑控制器 (PLC) 系统等工业应用中，在管理信号传输和满足电源要求的同时保持传输隔离十分有挑战性。本视频介绍了隔离方式和传输类型的常用方法，以及隔离电源模块如何应用于 DC/DC 变换器的信号传输。 MIE1W0505BGLVH 隔离电源模块旨在为信号传输提供强大的电气隔离屏障，具有可选的 5V 或 3.3V 输出以及高达 1W 的输出功率 — 采用比传统选项小 90% 的微型封装。 功能特性： 支持高达 2.5kV 交流隔离电压 出色的 EMI 抗扰度 3V 至 5.5V 输入电压 (VIN) 范围 可选 5V 或 3.3V 输出电压(VOUT) 最大输出功率高达 1W 采用超小型 LGA (4mmx5mm) 封装 相关产品详情页： MIE1W0505BGLVH MP27931 MP2122A MP214...

本视频将助您了解拥有二十多年行业经验的 MPS 如何通过其高效率电源解决方案为更绿色的未来铺平道路。视频探讨了 MPS 以清洁、可再生能源和电气化为核心，在云计算、数据中心和电动汽车等各个领域的创新技术，阐述了我们的高功率密度解决方案如何改善太阳能、储能和电动汽车系统，确保高功率系统的电气隔离与安全。MPS 始终致力于超越现有环境、社会与治理标准，是领先电动汽车原始设备制造商和储能公司值得信赖的合作伙伴。

隔离式栅极驱动器是电源变换器的关键部件，它需要隔离式电源在不突破隔离屏障的情况下提供栅极驱动电压。通常情况下，反激式变换器是这类应用最常用的拓扑之一。然而，最小化绕组间电容导致的漏感增加会削弱原边与副边电感间的耦合，从而导致较大的效率损失，并迫使设计人员选择更大、更昂贵的组件。 新技术的发展证明，LLC 变换器是隔离式栅极驱动器电源的更有效拓扑。这种变换器采用 LLC谐振腔来确保高效的电源转换。它利用变压器产生的漏感作为谐振腔中的谐振电感，从而避免了效率损失。尽管其设计和控制略为复杂，但采用 MPQ18913 等集成 LLC 变压器驱动器不仅可节省大量电路板空间，同时还可大幅降低 BOM 成本。 相关产品详情页 MP18831 MPQ18913

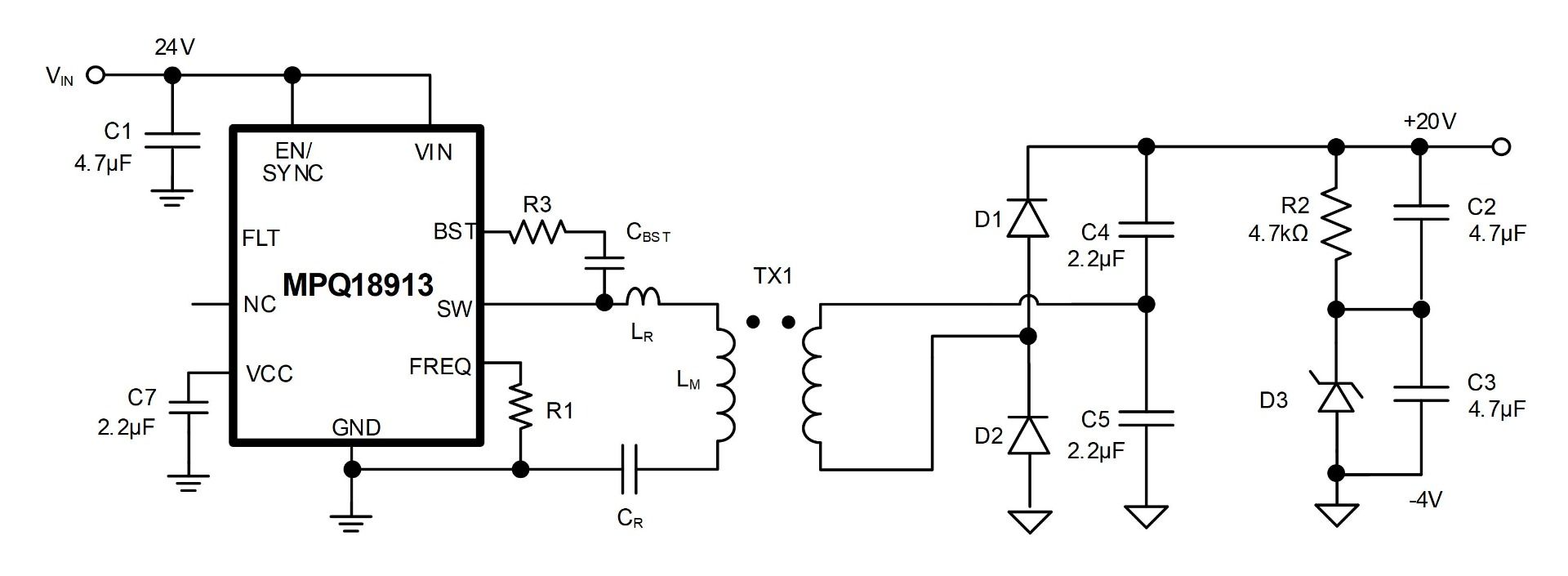

MPQ18913 是一款用于隔离式偏置电源的 30V、6W、汽车级高频 LLC 变压器驱动器。该解决方案专为汽车和工业应用而设计，可替代反激式解决方案实现 IGBT 和 SiC FET偏置。LLC 谐振拓扑可实现更低的隔离电容、更高的隔离电压和更高的开关频率。MPQ18913 所需组件更少，解决方案尺寸相比反激式方案缩小达 40%，可在不影响性能的情况下节省近 50% 的 BOM 成本。 功能特性： 高达 5kV 的隔离电压 高达 6W 的功率 87% 的峰值效率和高达 85% 的满载效率 除可选频谱扩展功能之外，软开关架构可实现更佳 EMI 性能 符合 AEC-Q100 认证，能够在严苛的汽车环境中发挥更佳性能 采用侧面镀锡的 QFN (2mmx2.5mm) 封装 相关产品详情页： MPQ18913 EVQ18913-D-00A

MPS 的隔离式大功率解决方案可实现大功率电源的功率转换。 该示例使用了 3kW AC/DC 图腾柱电源和隔离式 LLC DC/DC 变换器。 其中特色器件包括 MPF32010 图腾柱控制器、MP18831 隔离式栅极驱动器、MID1W0505A 隔离式电源、MPF32020 LLC 控制器、MP27622 4 通道数字隔离器和集成隔离电源的 MPQ27811 4 通道数字隔离器。 这些部件可以提供全面的保护功能、灵活的配置选项、高效率和稳健的隔离功能。 相关详情页 MPF32010 MP18831 MPQ27811 MID1W0505A-2 MID1W0505A-3
