MPQ4340-AEC1
Session textval
Session Titefor popup
详情
MPQ4340 是一款频率可调（350kHz 至 2.5MHz）的同步降压开关变换器，集成了内部上管 MOSFET (HS-FET) 和下管 MOSFET (LS-FET)。该器件提供高达 4A 的高效率输出电流 (IOUT)，并具有固定频率和零延迟脉宽调制 (PWM) (ZDP) 控制，可实现几近完美的瞬态响应。
其 3.3V 至 36V 的宽输入电压 (VIN) 范围和 42V 负载突降容限可适用于汽车输入环境中的各种降压应用。而1μA 的关断电流 (ISD) 则允许该器件用于电池供电应用。
MPQ4340 在轻载条件下可降低开关频率 (fSW) 以减少开关和栅极驱动损耗，从而实现宽负载范围内的高功率转换效率。该器件还提供开漏电源正常 (PG) 信号以指示输出电压 (VOUT) 是否在其标称电压范围的 94% 至 106% 范围内。MPQ4340 提供过温关断保护以保证可靠的容错操作，并为汽车冷启动条件提供高占空比和低压差 (LDO) 模式。

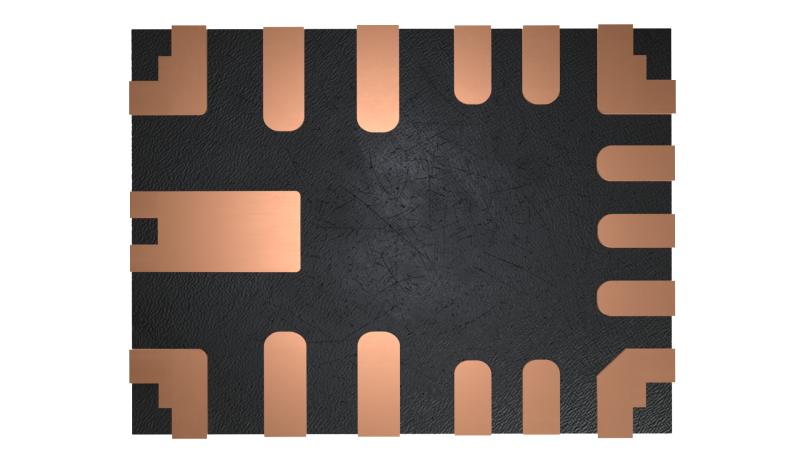

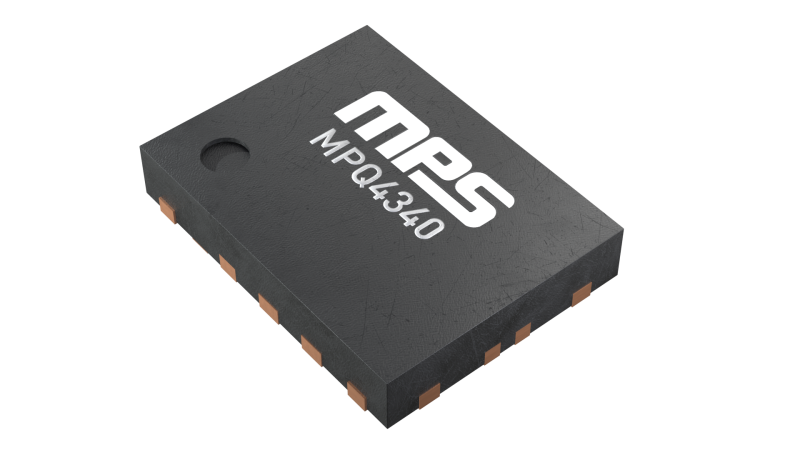

MPQ4340 采用 QFN-17 (3mmx4mm) 封装，并符合 AEC-Q100 认证。
-
显示更多
显示较少
产品特性和优势
- 为汽车应用而设计：
- 42V 负载突降容限
- 支持 3.1V 冷启动条件
- 低压差 (LDO) 模式
- 高达 4A 的连续输出电流 (IOUT)
- 高达 36V 的耐受电压
- 零延迟 PWM (ZDP) 控制
- 多相能力
- 20ns 最小导通时间
- -40°C 至 +150°C 的工作结温 (TJ) 范围
- 符合AEC-Q100 等级 1 认证
- 可延长电池寿命：
- 1μA 低关断电流 (ISD)
- 3μA 睡眠模式静态电流 (IQ)
- 高级异步调制 (AAM) 模式可提高轻载效率
- 可改善散热的高性能：
- 内部 60mΩ 上管 MOSFET (HS-FET) 和 35mΩ 下管 MOSFET (LS-FET)
- 专门针对 EMC/EMI 进行了优化：
- 350kHz 至 2.5MHz 可调开关频率 (fSW)
- 对称 VIN 引脚排布
- 频谱扩展 (FSS) 调制
- 符合 CISPR25 Class 5 标准
- MeshConnectTM 倒装芯片封装
- 附加功能：
- 固定输出选项：1V、1.1V、1.8V、2.5V、3V、3.3V、3.8V 或 5V
- 外部时钟同步
- 同步时钟输出
- 电源正常 (PG) 输出
- 外部软启动 (SS)
- 带打嗝模式的过流保护 (OCP)
- 采用侧面镀锡的 QFN-17 (3mmx4mm) 封装
正在供货产品型号
MPQ4340GLE-33-AEC1-Z MPQ4340GLE-33-AEC1-P MPQ4340GLE-5-AEC1-Z MPQ4340GLE-5-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
