MPQ4323-AEC1

42V 负载突降容限、3A、低静态电流 (I_Q)、超紧凑型同步降压变换器，符合 AEC-Q100 认证

Datasheet

详情

MPQ4323 是一款频率可调（350kHz 至 2.5MHz）的同步降压开关变换器，它内部集成上下管功率 MOSFET（分别为 HS-FET 和 LS-FET），采用峰值电流控制模式，可实现高达 3A 的高效输出电流 (I_OUT)。

该器件支持3.3V 至 36V 的宽输入电压 (V_IN) 范围和 42V 负载突降容限，适用于汽车输入环境中的各种降压应用。其1μA 的关断电流允许器件用于电池供电应用。

通过在轻载条件下降低开关频率以降低开关和栅极驱动损耗，MPQ4323可在宽负载范围内实现高转换效率。

该器件提供开漏电源正常 (PG) 信号，以指示输出是否在其标称电压的 94.5% 至 105.5% 范围内，还提供频率折返功能以防止启动期间电感电流的失控。它具有过温关断保护，用于确保操作的可靠性与容错性。同时还提供适用于汽车冷启动条件的高占空比和低压差模式。

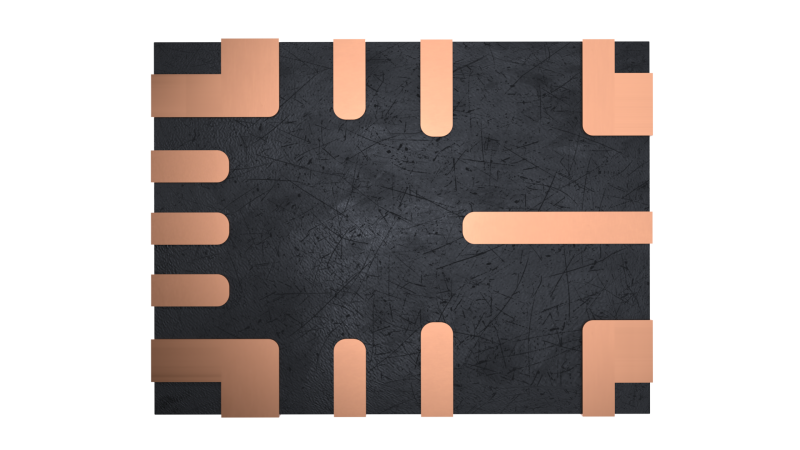

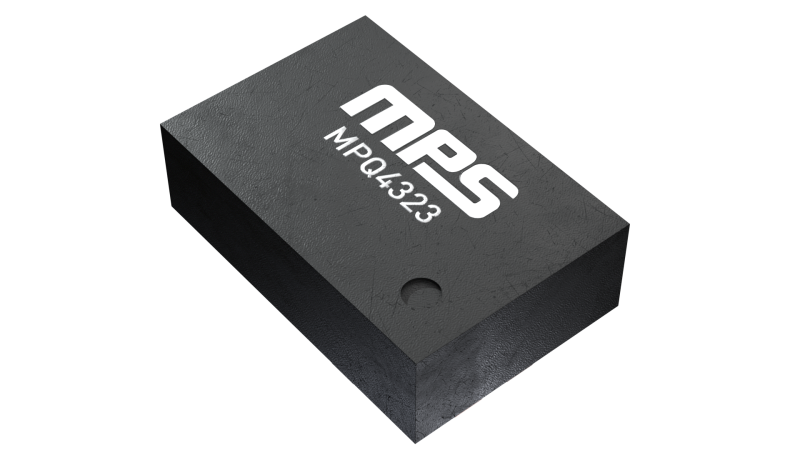

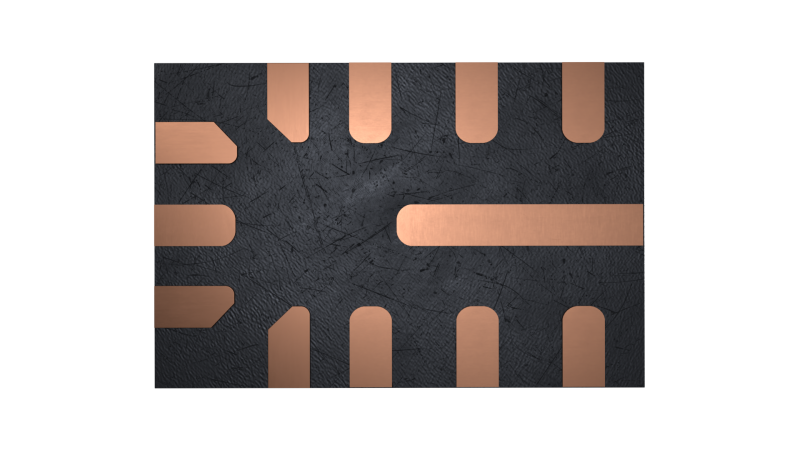

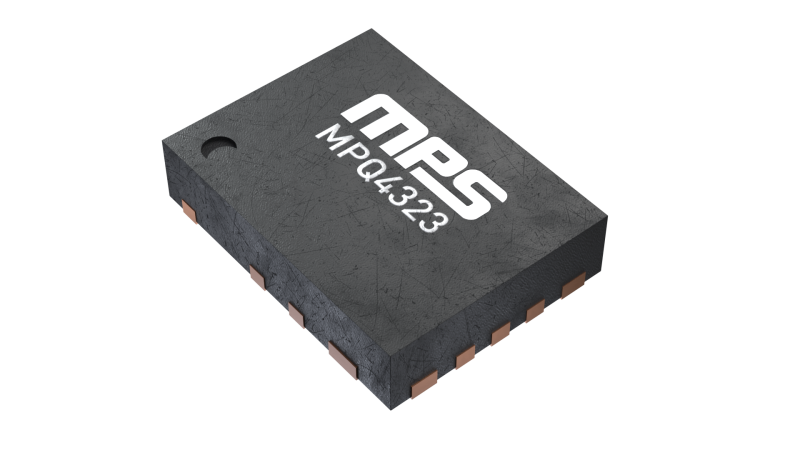

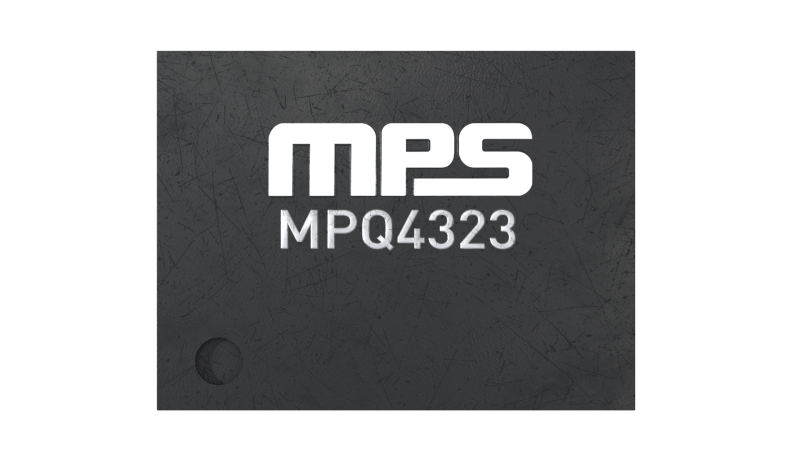

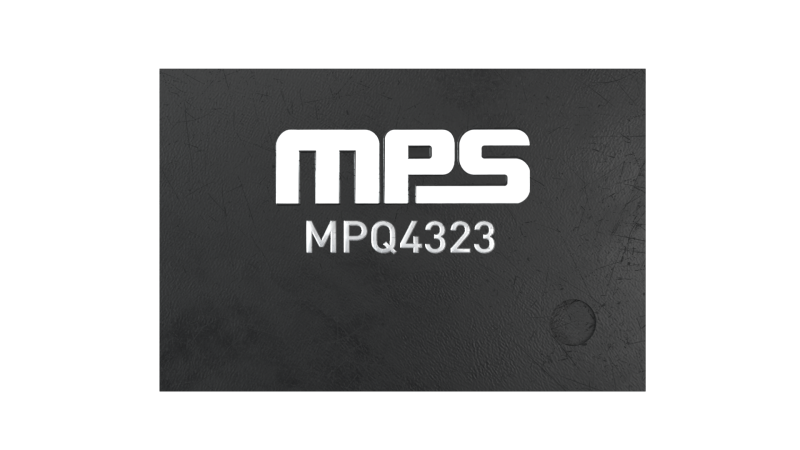

MPQ4323 采用 QFN-12 (2mmx3mm) 和 QFN-12 (3mmx4mm) 封装。

产品特性和优势

专为汽车应用而设计：
- 支持 42V 负载突降
- 支持 3.1V 冷启动
- 高达 3A 的连续输出电流 (I_OUT)
- 连续工作电压高达 36V
- -40°C 至 +150°C 工作结温 (T_J) 范围
可延长电池寿命：
- 1μA 关断电流 (I_SD)
- 20μA 静态电流 (I_Q) 休眠模式
- 高级异步调制 (AAM) 模式可提高轻载效率
可提高散热性能的高性能：
- 集成70mΩ 上管 MOSFET (HS-FET) 和 50mΩ 下管 MOSFET (HS-FET)
- 65ns 最小导通时间 (t_{ON_MIN})
- 50ns 最小关断时间 (t_{OFF_MIN})
专门优化EMC/EMI 性能：
- 频率扩展(FSS) 调制
- 对称 VIN 引脚排列
- 符合 CISPR25 5 类标准
- 350kHz 至 2.5MHz 可调开关频率 (f_SW)
- MeshConnect™ 倒装芯片封装
附加功能：
- 电源正常 (PG) 输出
- 低压差 (LDO) 模式
- 带打嗝模式的过流保护 (OCP)
- 采用 QFN-12 (2mmx3mm) 封装或 QFN-12 (3mmx4mm) 封装
- 采用侧面镀锡封装
- 符合 AEC-Q100 等级1认证

正在供货产品型号

MPQ4323GDE-AEC1-Z MPQ4323GDE-AEC1-P MPQ4323GLE-AEC1-Z MPQ4323GLE-AEC1-P MPQ4323GDE-33-AEC1-Z MPQ4323GDE-33-AEC1-P MPQ4323GDE-38-AEC1-Z MPQ4323GDE-38-AEC1-P

P&Z的含义
