MPM54304

MPM54304

带 I2C 和 MTP 的 4V 至 16V 输入、四路 3A、3A、2A、2A 输出电源模块，采用超薄 LGA 封装

Datasheet EN

详情

MPM54304 是一款集成了 4 个高效降压 DC/DC 变换器、电感和一个灵活逻辑接口的整套电源管理模块。此恒定导通时间（COT）控制 DC/DC 变换器为其提供快速瞬态响应。

其 1.5MHz 的默认开关频率极大地减小了外部电容的尺寸。输出电压可通过 I2C 总线调节，也可通过三次可编程 MTP（可多次编程的）电熔丝预设。还可以通过 MTP 编程设置上下电时序。

全方位保护功能包括欠压锁定保护（UVLO）、过流保护（OCP）和过温关断保护。

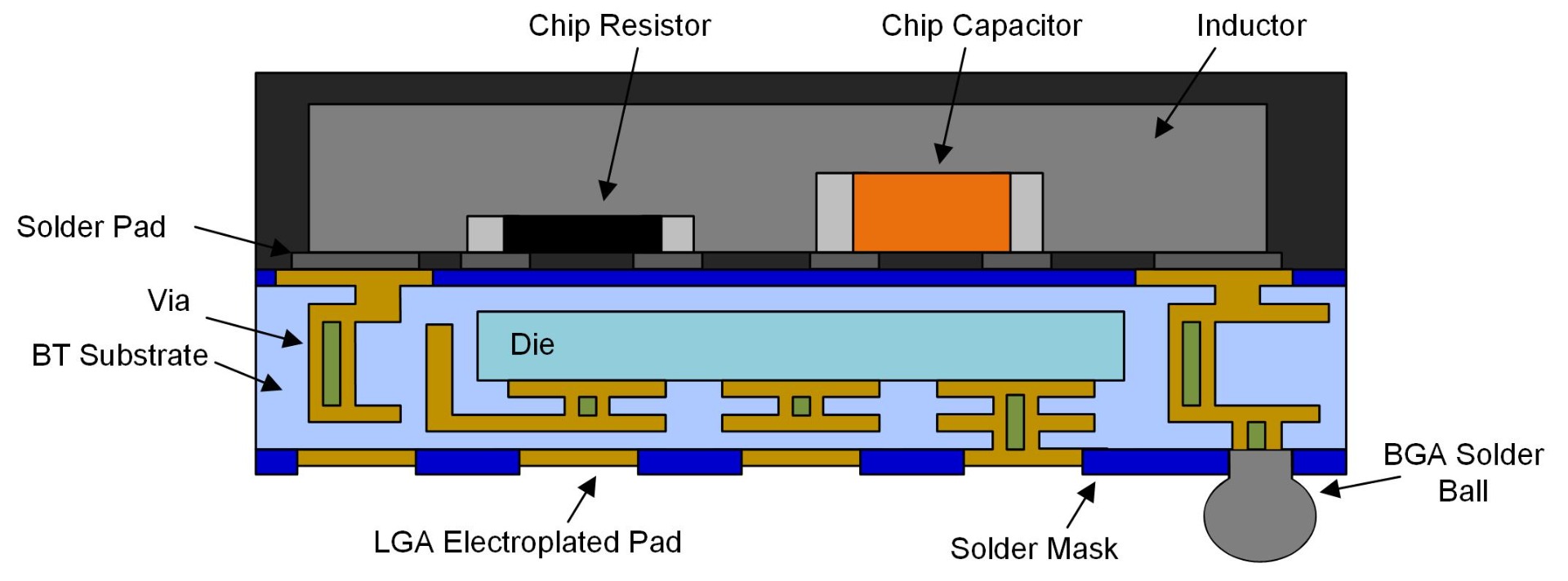

MPM54304 最大限度地减少了外部元器件的使用数量，并采用节省空间的 LGA（7mmx7mmx2mm）封装。

产品特性和优势

宽输出电压范围：

I2C 可编程：0.55V 至 5.4V
外部电阻分压器：0.6V 至 7V 或当 VIN< 7V 时为 VINx DMAX

I2C 和可配置的参数包括：

通道 1 和 2 可以并联
通道 3 和 4 可以并联
开关频率
输出电压
过流保护和过压保护阈值
上下电时序
强制 PWM 模式或自动 PWM/PFM 模式

工作输入电压范围：4V 至 16V
通道 1 和 2：3A 连续电流；通道 3 和 4：2A 连续电流
交错并联工作
可配置多功能 GPIO 引脚

正在供货产品型号

MPM54304GMN-xxxx MPM54304GMN-0000 MPM54304GMN-0001 MPM54304GMN-0002 MPM54304GMN-0003 MPM54304GMN-0004

相关产品

EVM54304-MN-01A 集成 I2C 接口和 MTP 的 4V 至 16V 输入、四通道输出电源模块评估板

EVM54304-MN-01A 是一套用于演示 MPM54304 产品性能的评估板，MPM54304 是一款集成 I2C 接口的四通道输出电源模块。
通道 1 和 2 可提供高达 3A（或共享 6A）的连续输出电流。
通道 3 和 4 可提供高达 2A（或共享 4A）的连续输出电流。
MPM54304 集成了四个高效降压 DC/DC 变换器、四个电感和一个 I2C 接口。
通道 1 和 2 并联可实现高达 6A 的输出电流。
通道 3 和 4 并联可实现高达 4A 的输出电流。

MPM54304 采用恒定导通时间（COT）控制模式可提供快速负载瞬态响应。输出电压（VOUT）可通过 I2C 总线配置，也可通过可多次编程的（MTP）的电熔丝（可编程 2 次）预设。VOUT 也可通过外部电阻分压器进行调节。通过电阻分压器设置 VOUT 时，每个通道的软启动时间相同。启动和关断序列可通过 MTP 进行配置。

MPM54304 最大限度地减少了外部部件的使用数量并采用节省空间的 LGA（7mmx7mmx2mm）封装

¥181.25
+ 税

Virtual Bench Pro 4.0

由 MPS 支持的图形用户界面（GUI），用于通过 I2C 接口配置和监控多个 MPS 数字电源解决方案
