MP8795H

MP8795H

16V、20A、同步降压变换器，具有可调限流值、可调频率和电压追踪功能

Datasheet

详情

MP8795H是一款全集成高频同步降压变换器。该器件提供了非常紧凑的解决方案，在宽输入电压范围内可实现高达 20A 的输出电流，同时具有出色的负载和线性调整率。MP8795H在宽输出电流负载范围内实现高效率工作。

MP8795H采用具有内部补偿功能的恒定导通时间（COT）控制模式，可提供快速瞬态响应，并使环路更易稳定。

通过MODE引脚配置，MP8795H的工作频率可轻松设置为 600kHz、800kHz 或1000kHz；且无论输入和输出电压如何，工作频率始终保持恒定。

其输出电压启动斜坡由内部 1ms 定时器控制，也可通过在 REF/TRK上添加一个电容来提高斜率。MP8795H采用开漏电源正常信号（PGOOD）来指示输出电压是否在标称电压范围内。当输入电源无法为MP8795H供电时，PGOOD 将通过外部上拉电压钳位在 0.7V 上下。

MP8795H全面的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。

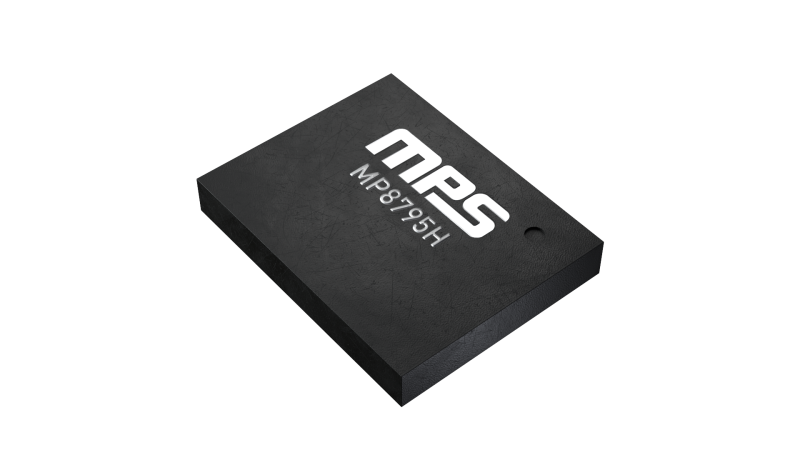

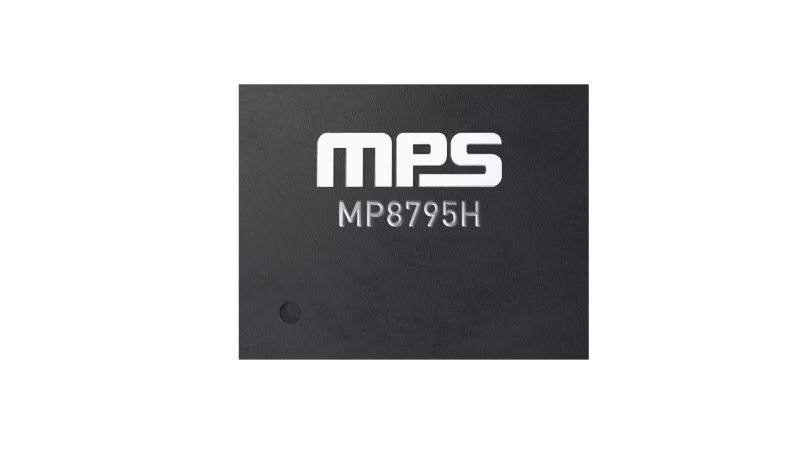

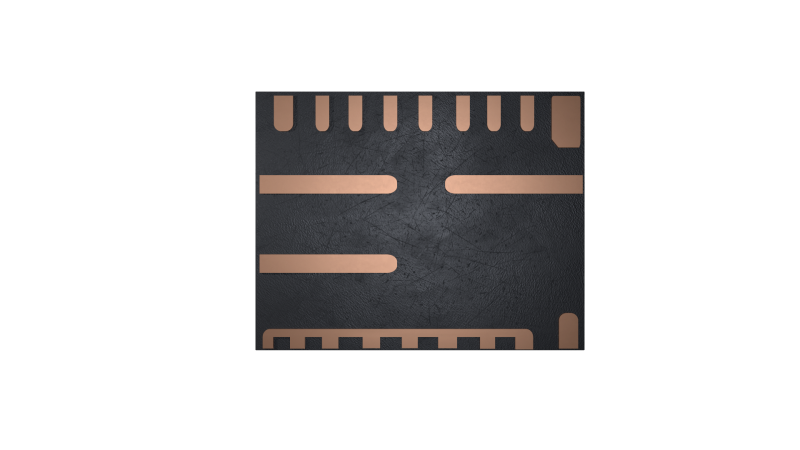

该器件最大限度地减少了现有标准外部元器件的使用，并采用 QFN-21 (3mmx4mm)封装。

产品特性和优势

宽输入电压范围
- 2.7V 至 16V，外部 3.3V VCC 偏置
- 4V 至 16V，内部偏置或外部3.3V VCC 偏置
差分输出电压远端采样
可调精确限流水平
20A输出电流
低导通阻抗集成功率 MOSFET
用于实现超快速瞬态响应的自适应恒定导通时间（COT）控制
采用 Zero ESR 输出电容可稳定工作
强制 CCM模式
出色的负载调整率
输出电压追踪功能
断电期间 PGOOD 低电平有源钳位
可调软启动时间，最小为 1ms
预偏置启动
可选开关频率：600kHz、800kHz 和 1000kHz
非锁存过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）、欠压锁定保护（UVLO）和过温关断保护
输出电压可调范围为：0.6V 至 90% * V_IN，最高可达 5.5V
采用 QFN-21 (3mmx4mm)封装

正在供货产品型号

MP8795HGLE-Z MP8795HGLE-P

P&Z的含义

相关产品

EV8795H-LE-00A 16V、20A、高效率同步降压变换器评估板

EV8795H-LE-00A 是用于展示 MP8795H 功能的评估板。MP8795H是一款单片高效率同步降压变换器，它在宽工作输入电压 (V_IN) 范围内可提供高达 20A 的连续负载电流，并可实现宽输出电流 (I_OUT) 范围内的高效率。

MP8795H 采用的内部补偿恒定导通时间 (COT) 控制能够提供快速瞬态响应，并使环路更易稳定。EV8795H-LE-00A 可以通过接地参考的远程开/关使能 (EN) 输入开启或关断。该输入兼容常见的逻辑设备。

MP8795H 采用 QFN-21 (3mmx4mm) 封装。
