MCS1806

耐压达3kV_RMS 的隔离式霍尔效应电流传感器，工作电压为 500V_RMS, 精度为 ±2.5%

Datasheet

详情

MCS1806 是一款用于交流或直流电流采样的线性霍尔效应电流传感器。其霍尔阵列为差分式，可以抵消任何杂散磁场。

MCS1806的原边导体具有低电阻，允许电流在包含高精度霍尔效应传感器的 IC附近流动。该电流产生的磁场由集成的霍尔效应传感器在两个不同的点进行采样，随后这两点之间的磁场差被转换为与施加电流成比例的电压。其间采用了旋转电流技术以实现稳定的低偏移。

MCS1806 可实现原边导电路径引脚和传感器引线之间的电流隔离，因此可取代光隔离器和其他隔离器件。

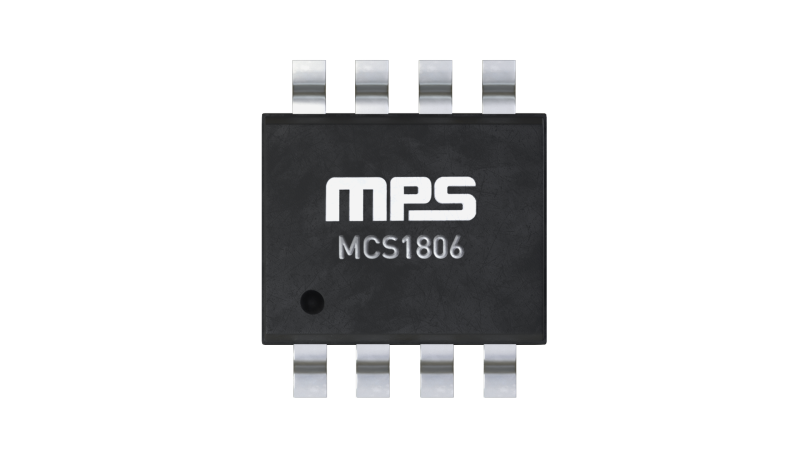

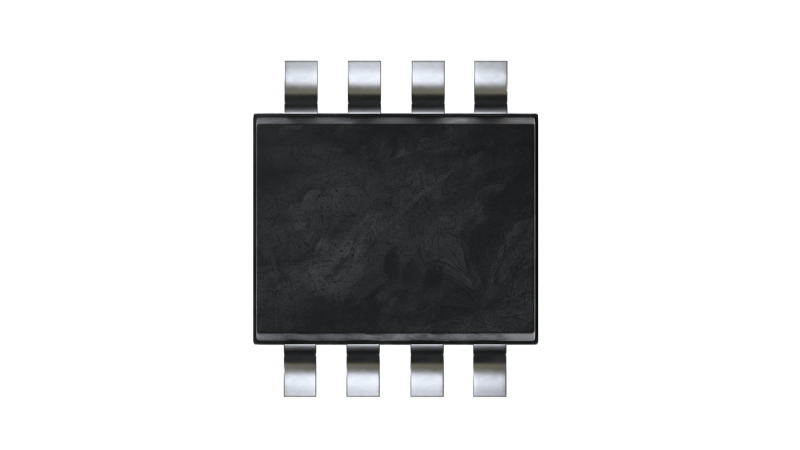

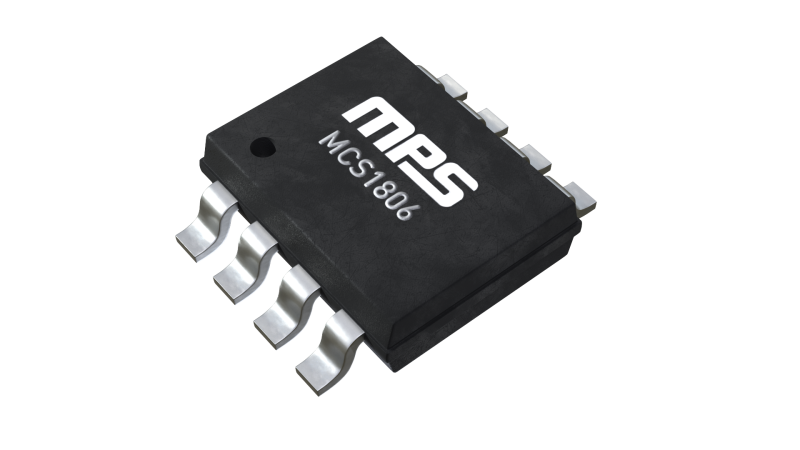

MCS1806 最大限度地减少了现有标准外部元器件的使用，它采用小尺寸 SOIC-8 封装，可节省电路板面积，非常适合空间受限的应用。

产品特性和优势

3.3V 或 5V 单电源供电选项
通过差分采样避免外部磁场影响
3kV_RMS最小隔离电压
500V_RMS最大工作电压
总精度为±5%
0.9mΩ 内部导通电阻
±5A 至 ±50A双向电流范围
高达 100kHz的可调带宽
电源电压按比率输出
输出与交流或直流电流成正比
精度由工厂校准
无磁滞
采用 SOIC-8 封装

正在供货产品型号

MCS1806GS-3-05-Z MCS1806GS-3-05-P MCS1806GS-3-10-Z MCS1806GS-3-10-P MCS1806GS-3-20-Z MCS1806GS-3-20-P MCS1806GS-3-30-Z MCS1806GS-3-30-P MCS1806GS-3-40-Z MCS1806GS-3-40-P MCS1806GS-3-50-Z MCS1806GS-3-50-P MCS1806GS-5-05-Z MCS1806GS-5-05-P MCS1806GS-5-10-Z MCS1806GS-5-10-P MCS1806GS-5-20-Z MCS1806GS-5-20-P MCS1806GS-5-30-Z MCS1806GS-5-30-P MCS1806GS-5-40-Z MCS1806GS-5-40-P MCS1806GS-5-50-Z MCS1806GS-5-50-P

P&Z的含义

相关产品

EVCS1806-S-X-Y-00A 3kV_RMS 隔离式霍尔效应电流传感器评估板

EVCS1806-S-X-Y-00A 是用于演示 MCS1806GS-X-Y 系列产品功能的评估板。该系列产品是用于交流或直流电流采样的高精度线性霍尔效应电流传感器。其霍尔阵列为差分式，可以抵消任何杂散磁场。MCS1806GS-X-Y 系列提供两种电源选项（3.3V 或 5V）和 6 个 5A 至 50A 的全电流范围，可在不同应用中实现精度的优化。

该系列产品的输出电压 (V_OUT) 与流过原边导体的施加电流成正比。其原边导电路径引脚和传感器引线之间可实现电流隔离，因此可取代光隔离器或其他昂贵的隔离设备。

¥72.40
+ 税
