MPX2003

频率高达 140kHz 的一体化反激式控制器,集成原边控制电路和副边同步整流驱动器

Shopping Cart购买

MPX2003

频率高达 140kHz 的一体化反激式控制器,集成原边控制电路和副边同步整流驱动器

详情

MPX2003 是一款一体化反激式控制器,它集成了原边驱动电路、副边控制器、同步整流驱动器和符合安全标准的反馈电路。该器件同时具备原边调节 (PSR) 和副边调节 (SSR) 的优点。

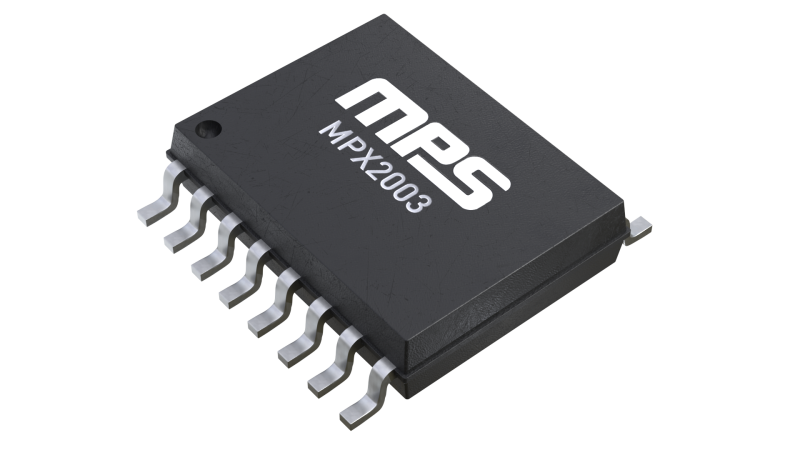

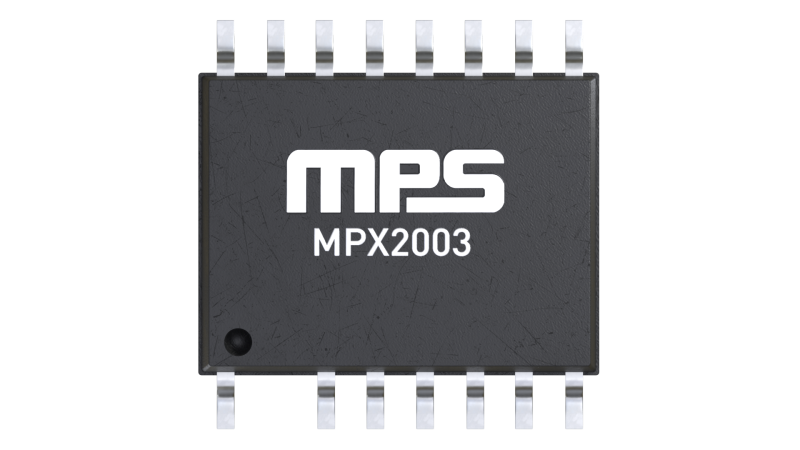

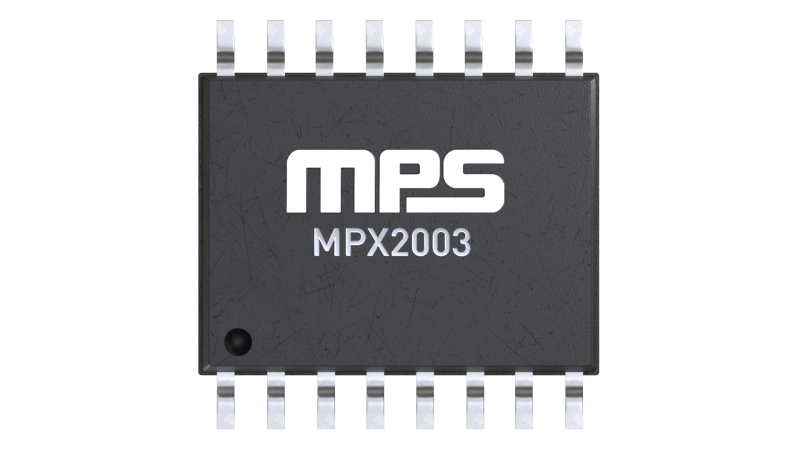

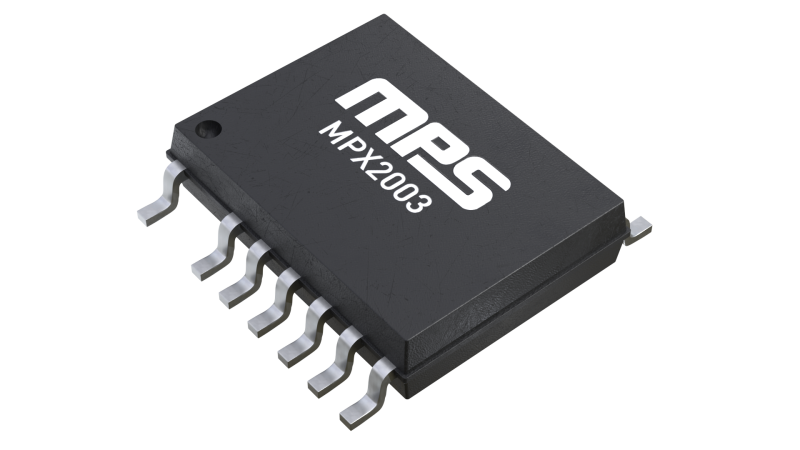

MPX2003 采用 SOICW-16封装和 TSOICW16-15 封装。

产品特性和优势

  • 隔离电压 > 3750VAC
  • 100% 通过生产 HIPOT 合规性测试
  • 符合 UL1577 和 IEC62368 安全认证,DIN VDE V 0884-17 认证正在进行中
  • 集成多模式:断续导通模式 (DCM)、准谐振 (QR) 模式和连续导通模式 (CCM)
  • 反激式控制器、原边同步整流器 (SR) 采样/驱动电路和符合安全标准的反馈链路
  • 集成 650V 原边电流源和 150V 副边电流源
  • 待机模式功耗小于 30mW
  • 经过优化的 SR 控制可实现可靠运行和更高效率
  • VCC 过压保护 (OVP)、原边过流保护 (POCP)、副边采样输出过载保护 (OLP)、内部欠压保护/开启(B/I 和B/O )、短路保护( SCP)、电流采样短路保护(SSP)、电流采样开路保护(SOP)、SR栅极开路和短路保护(SGOP和SGSP)、SRD异常保护(SRDP)、FB OVP和欠压保护(UVP) 、内部过温关断保护、欠压锁定 (UVLO) 保护和外部触发保护 (Ext.P)
  • 采用 TSOICW16-15 封装和 SOICW-16 封装
显示更多 显示较少 Show more

正在供货产品型号

MPX2003GY-Z MPX2003GY-P MPX2003GYT-Z MPX2003GYT-P

P&Z的含义 显示更多

相关产品

EVX2003-Y-00D 65W、高频、USB Type-C PD 适配器评估板

EVX2003-Y-00D 是专为65W USB Type-C PD 3.0适配器 -MPX2003设计的一款评估板。该电路板外形尺寸小但功率密度高,电气规格非常适合手机和电脑电源适配器。

该板还具有超低空载功耗 (<40mW),其高整体效率符合 DOE VI 级和CoC 2级要求。

¥362.50
+ 税

MPX2003 Resources

设计资源

元件库,封装库和 3D 模型
30种以上格式 Show more
Cad Symbols 元件库 (36)
Cad Footprints 封装库 (34)
Cad 3D Models 3D 模型 (15)

直接从MPS购买

标准定价


有货

MPX2003GYT-Z MPX2003GYT-P
  • 包: SOICW-16, TSOICW16-15

1,000每卷

现货价格 ¥13.99 1K

  • 数量 单价
  • 1
    ¥29.87
  • 10
    ¥26.83
  • 100
    ¥21.97
  • 250
    ¥20.88
  • 500
    ¥18.71
  • 1K
    ¥13.99
量大请询价 询价
库存: 50,000

现在下单,可于2025 年 4 月 11 日前发货,库存达50,000片

更多数量的交货时间

更多数量预计于2025 年 7 月 27 日前发货


1,000每卷

3-10个工作日内到货。 每单运费仅为 5 美元。


创建myMPS+账号申请免费样品
MPX2003GY-Z MPX2003GY-P
  • 包: SOICW-16, TSOICW16-15

1,000每卷

现货价格 ¥13.92 1K

  • 数量 单价
  • 1
    ¥29.87
  • 10
    ¥26.83
  • 100
    ¥21.97
  • 250
    ¥20.88
  • 500
    ¥18.71
  • 1K
    ¥13.92
量大请询价 询价
库存: 50,000

现在下单,可于2025 年 4 月 11 日前发货,库存达50,000片

更多数量的交货时间

更多数量预计于2025 年 7 月 27 日前发货


1,000每卷

3-10个工作日内到货。 每单运费仅为 5 美元。


创建myMPS+账号申请免费样品
质量方针和证书
所有 MPS 产品都保证无铅,无卤素,并且遵守 RoHS 规范。详情请见“环境认证”。
