MPQ7930-AEC1

基于MPSafe^TM 开发流程的5.5V 电源管理IC，集成6 个降压变换器，符合 AEC-Q100 认证

Datasheet

详情

MPQ7930 是一款电源管理 IC (PMIC)，它适用于各种安全相关汽车系统，可满足系统处理器的电源管理要求。

该器件集成了6 个同步降压变换器，并可配置为 3 个双相变换器或 6 个单相变换器。通过动态电压缩放，每个变换器的输出电压（V_OUT）都可以在正常运行期间改变。MPQ7930还提供带数据包错误检查 (PEC)功能的数字接口，并集成内存以实现高度可配置性。

该器件的6个使能引脚可让每个稳压器都独立排序，从而实现灵活的时序控制，满足各种排序要求。

为防止启动期间产生过冲，每个变换器都具备软启动功能，而且可通过内存配置斜率。

MPQ7930的2MHz 固定频率脉宽调制 (PWM) 控制可调节 V_OUT，不仅提供快速瞬态响应性能，而且可以显著降低外部电感和电容。此外，该器件还通过频谱扩展 (FSS) 功能以降低 EMI 噪声。

MPQ7930全面的保护功能包括了欠压锁定 (UVLO)保护、过流保护 (OCP)、欠压保护 (UVP)、过压保护 (OVP) 和过温关断保护。

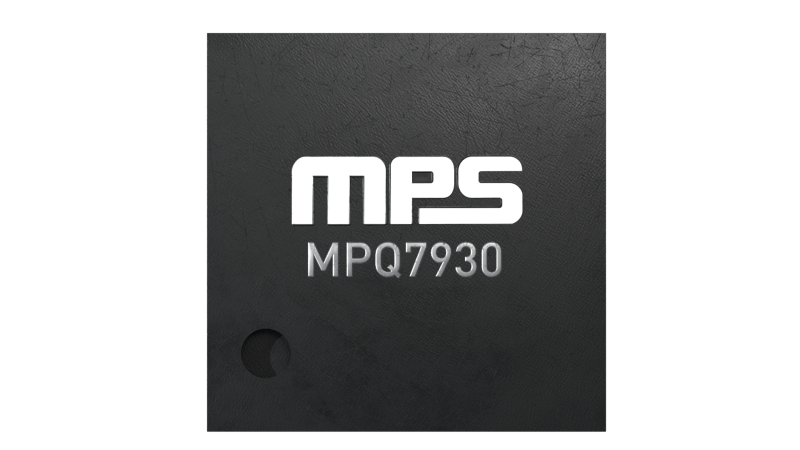

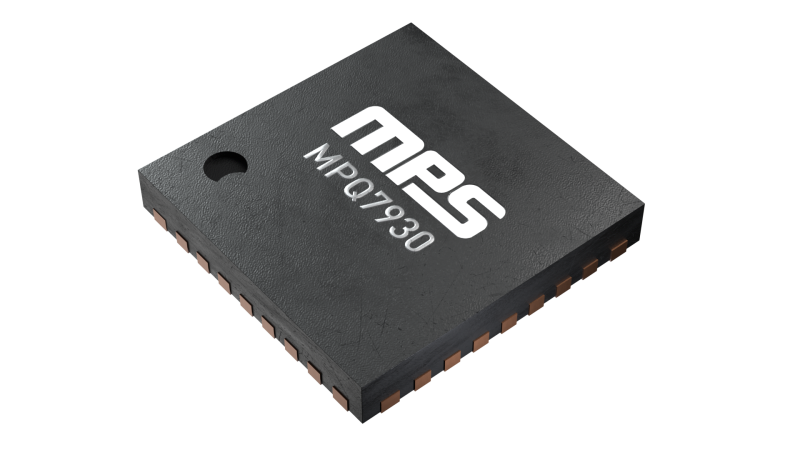

MPQ7930 采用 TQFN-32 (5mmx5mm) 封装，并符合 AEC-Q100 认证。

产品特性和优势

专为汽车应用设计：
- 2.7V 至 5.5V 输入电压 (V_IN) 范围
- -40°C 至 +150°C 额定结温 (T_J) 范围
小尺寸与小BOM：
- 6个同步降压变换器（独立或多相操作）：两个 4A、两个 3A 和两个 1A
- 每个降压变换器都集成了可调补偿网络
- 动态电压缩放
- 带数据包错误检查 (PEC) 功能的数字接口
针对 EMC/EMI 进行了优化：
- Buck 1、3 和 6，以及Buck 2、4 和 5 之间均有 180° 相移
- 2MHz 开关频率 (f_SW)
- 频谱扩展 (FSS)功能
附加功能：
- 存储功能
- 可调时序
- 电源正常 (PG) 输出
- ALERT指示器
- 具有打嗝模式的过流保护 (OCP)、过压保护 (OVP) 和欠压保护 (UVP)
- 采用侧面镀锡的 TQFN-32 (5mmx5mm) 封装
- 符合 AEC-Q100 等级1认证
