详情
MPQ4488B 是一款单片降压型开关变换器，具有 2 个 USB 电流限开关以及充电端口识别电路。在 6V 至 36V 宽输入电压（VIN）范围内，MPQ4488B 可以实现高达 6A 的输出电流（IOUT），且具有极好的负载和线性调整率。
每个 USB 开关输出为电流限值。USB 端口支持符合电池充电规范 BC1.2 的 DCP 方案、Apple 3A Divider 模式、1.2V/1.2V 模式和 USB Type-C 5V @ 3A DFP 模式。无需用户从外部进行干预。

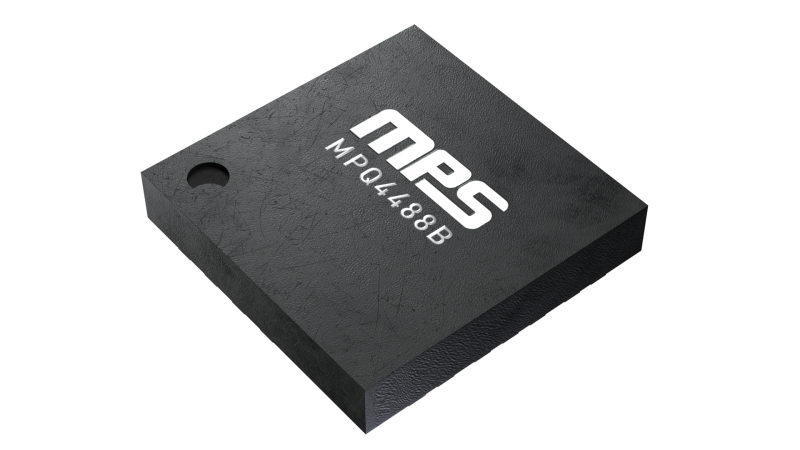

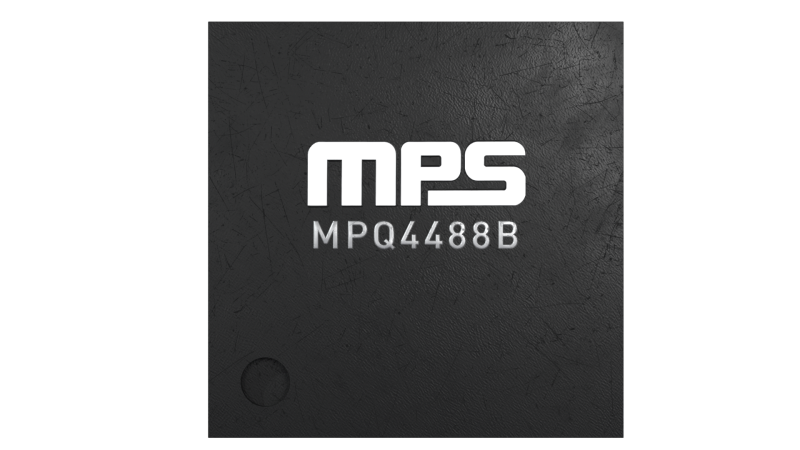

全方位保护包括带打嗝保护模式的电流限制、输出过压保护（OVP）和过温关断保护。MPQ4488B 最大限度地减少了现有标准外部部件的使用，采用节省空间的 QFN-26（5mmx5mm）封装。
-
显示更多
显示较少
产品特性和优势
- 6V 至 36V 宽工作输入电压（VIN）范围
- 通过 Apple MFI R33 认证测试
- 通过 USB-IF Type-C 认证测试（TID：3133）
- +135°C 降负荷入口温度
- 支持符合 BC1.2 规范的 DCP 方案、Apple 3A Divider 模式和 1.2V/1.2V 模式
- 5.1V、5.17V 或 5.3V 可选输出电压（VOUT）
- 100mV 线路压降补偿
- 精确的 USB1/USB2 输出电流限制
- 18mΩ/15mΩ、低导通阻抗<210></210>内部降压功率 MOSFET
- 18mΩ/18mΩ、低导通阻抗<232></232>内部 USB1/USB2 功率 MOSFET
- 250kHz 至 2.2MHz 可调开关频率（fSW）
- MPQ4488BGU-FD-AEC1 版本支持频谱扩展（FSS）
- 强制连续导通模式（FCCM）
- 带打嗝保护模式的电流限值，同时用于降压和 USB
- 支持 USB Type-C 5V @ 3A DFP 模式

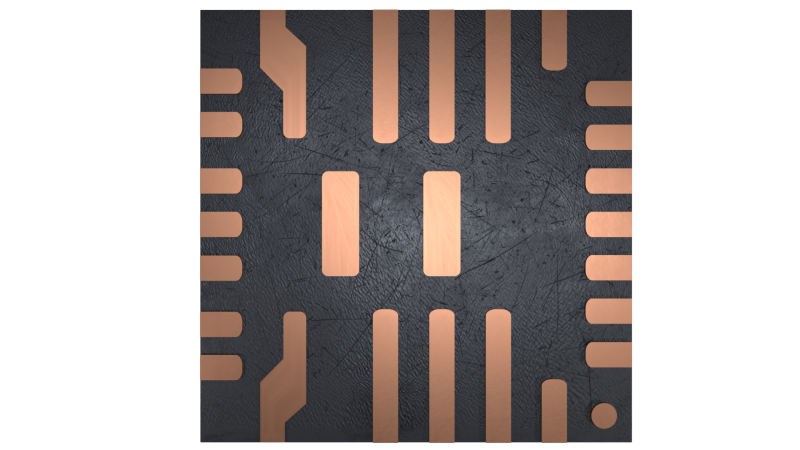

- 采用 QFN-26（5mmx5mm）封装
- 符合 AEC-Q100 1 级认证
正在供货产品型号
MPQ4488BGU-AEC1-Z MPQ4488BGU-AEC1-P MPQ4488BGU-FD-AEC1-Z MPQ4488BGU-FD-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
