MPQ4322-AEC1
Session textval
Session Titefor popup
详情
MPQ4322 是一款频率可调（350kHz 至 2.5MHz）的同步降压开关变换器，它集成了内部上下管功率 MOSFET（分别为 HS-FET 和 LS-FET），采用峰值电流模式控制，可提供高达 2A 的高效率输出电流 (IOUT)。
其 3.3V 至 36V 的宽输入电压 (VIN) 范围和 42V 负载突降容限可适用于汽车输入环境中的各种降压应用。而其1μA 的关断电流 (ISD) 则使器件适用于电池供电应用。通过在轻载条件下按比例降低开关频率 (fSW) 以减少开关和栅极驱动损耗，可实现整个负载范围内的高功率转换效率。
MPQ4322 提供开漏电源正常 (PG) 信号，用于指示输出是否在其标称电压的 94.5% 至 105.5% 范围内。其频率折返叠功能有助于防止启动期间电感电流 (IL) 的失控。过温关断保护则提供了可靠的容错操作。该器件还为汽车冷启动条件提供高占空比和低压差 (LDO) 模式。

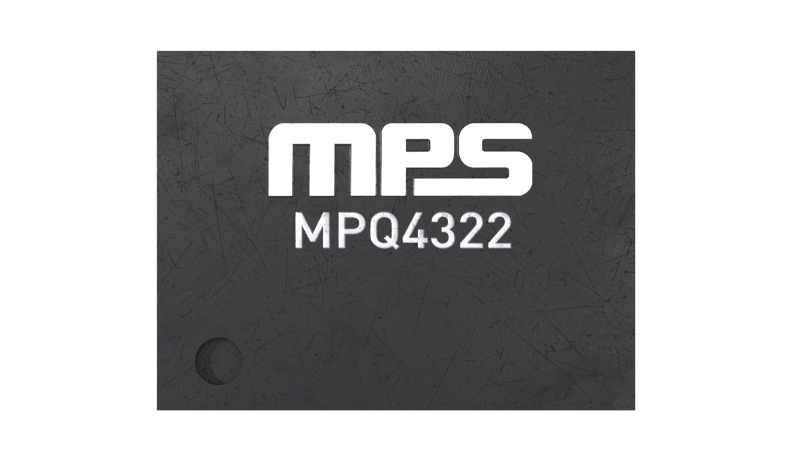

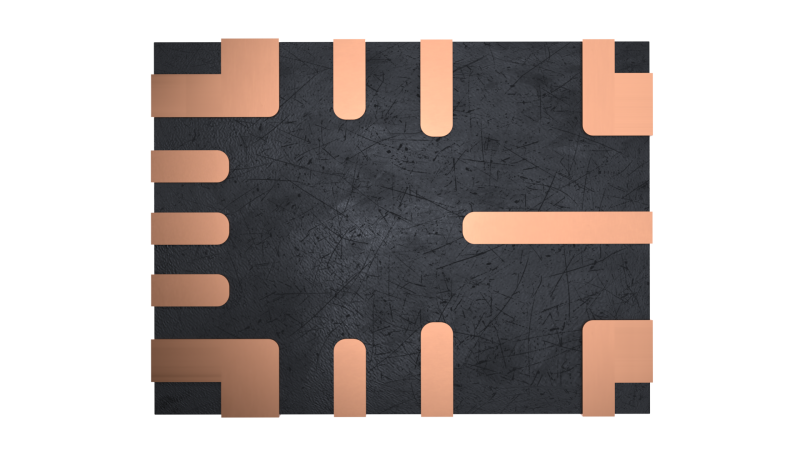

MPQ4322 采用 QFN-12 (2mmx3mm) 和 QFN-12 (3mmx4mm) 封装，符合 AEC-Q100 认证。
-
显示更多
显示较少
产品特性和优势
- 为汽车应用而设计：
- 42V 负载突降容限
- 支持 3.1V 冷启动条件
- 高达 2A 的连续输出电流 (IOUT)
- 高达 36V 的连续运行耐受电压
- -40°C 至 +150°C 结温 (TJ) 范围
- 可延长电池寿命：
- 1μA 关断电源电流 (ISD)
- 20μA 睡眠模式静态电流 (IQ)
- 高级异步调制 (AAM) 模式可提高轻载效率
- 可改善散热的高性能：
- 集成 70mΩ/50mΩ MOSFET
- 65ns 最小导通时间 (tON_MIN)
- 50ns 最小关断时间 (tOFF_MIN)
- 针对 EMC/EMI 进行了优化：
- 频谱扩展 (FSS) 调制
- 对称 VIN 引脚排布
- 符合 CISPR25 Class 5 标准
- 350kHz 至 2.5MHz 可调开关频率 (fSW)
- MeshConnectTM 倒装芯片封装
- 附加功能：
- 电源正常 (PG) 输出指示
- 低压差 (LDO) 模式
- 固定输出选项：1V、1.8V、2.5V、3V、3.3V、3.8V、5V
- 带打嗝模式的过流保护 (OCP)
- 采用侧面镀锡的 QFN-12 (2mmx3mm) 封装或QFN-12 (3mmx4mm) 封装
- 符合 AEC-Q100 等级 1 认证
正在供货产品型号
MPQ4322GDE-AEC1-Z MPQ4322GDE-AEC1-P MPQ4322GLE-AEC1-Z MPQ4322GLE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
