MPQ4321-AEC1

42V 负载突降容限、1A、超紧凑、低静态电流、同步降压变换器，符合 AEC-Q100 认证

Datasheet

详情

MPQ4321 是一款频率可调（350kHz 至 2.5MHz）的同步降压开关变换器，它内部集成上下管功率 MOSFET（分别为 HS-FET 和 LS-FET），并采用峰值电流模式控制，可实现高达 1A 的高效率输出电流 (I_OUT)。

该器件具有3.3V 至 36V 的宽输入电压 (V_IN) 范围和 42V 负载突降容限，可适应汽车输入环境中的各种降压应用。其1μA 的关断模式静态电流使该器件可用于电池供电应用。

MPQ4321通过在轻载条件下降低开关频率 (f_SW) 来减少开关和栅极驱动器损耗，从而实现宽负载范围内的高功率转换效率。MPQ4321还提供开漏电源正常 (PG) 信号，用于指示输出是否在其标称电压的 94.5% 至 105.5% 范围内。

MPQ4321的频率折返功能可以防止启动期间电感 (I_L) 电流的失控；过温关断保护功能则提供了可靠的容错操作。MPQ4321还为汽车冷启动条件提供高占空比和低压差模式。

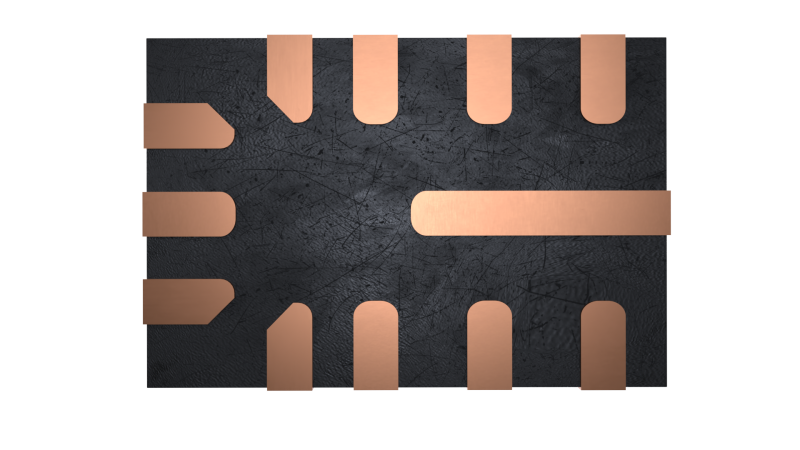

MPQ4321 采用 QFN-12 (2mmx3mm) 封装或侧面镀锡的 QFN-12 (3mmx4mm) 封装。

专为汽车应用而设计：
- 42V 负载突降容限
- 支持3.1V冷启动
- 低压差模式
- 1A 连续输出电流 (I_OUT)
- 连续工作电压高达 36V
- -40°C 至 +150°C 工作结温 (T_J)范围
- 150°C 绝对最大 T_J
- 65ns 最短导通时间 (t_{ON_MIN})
- 50ns 最短关断时间 (t_{OFF_MIN})
可延长电池寿命：
- 1μA 关断电流
- 20μA 睡眠模式静态电流
- 高级异步调制 (AAM) 模式可实现轻载下的高效率
可改善散热性能：
- 集成 70mΩ 上管 MOSFET (HS-FET) 和 50mΩ 下管 MOSFET (LS-FET)
针对 EMC/EMI 进行了优化：
- 频谱扩展调制
- 对称 VIN 引脚排布
- 符合 CISPR25 5 类标准
- 350kHz 至 2.5MHz 的可调开关频率 (f_SW)
- MeshConnect^TM 倒装芯片封装
附加功能：
- 电源正常 (PG) 输出
- 带打嗝模式的过流保护 (OCP)
- 采用 QFN-12 (2mmx3mm) 封装或侧面镀锡的 QFN-12 (3mmx4mm) 封装
- 符合 AEC-Q100 等级1认证

MPQ4321GDE-AEC1-Z MPQ4321GDE-5-AEC1-Z MPQ4321GLE-AEC1-Z MPQ4321GDE-AEC1-P MPQ4321GDE-5-AEC1-P MPQ4321GLE-AEC1-P

P&Z的含义
