详情
MPM3807是一款易于使用的全集成同步降压电源模块。它内置电感和功率MOSFET，可实现高达 2A 的连续输出电流 (IOUT)，并具有出色的负载和线性调整率。
该器件采用恒定导通时间 (COT) 控制，可提供快速瞬态响应并使环路更易稳定。其故障保护功能包括逐周期电流限制和过温关断保护。它同时提供开漏电源正常 (PG) 信号，用于指示输出电压 (VOUT) 是否超过其标称电压的 90%。
MPM3807应用范围广泛，包括高性能数字信号处理器 (DSP)、高级驾驶辅助系统 (ADAS) 传感器、便携式和移动设备，以及其他空间受限的低功耗系统。

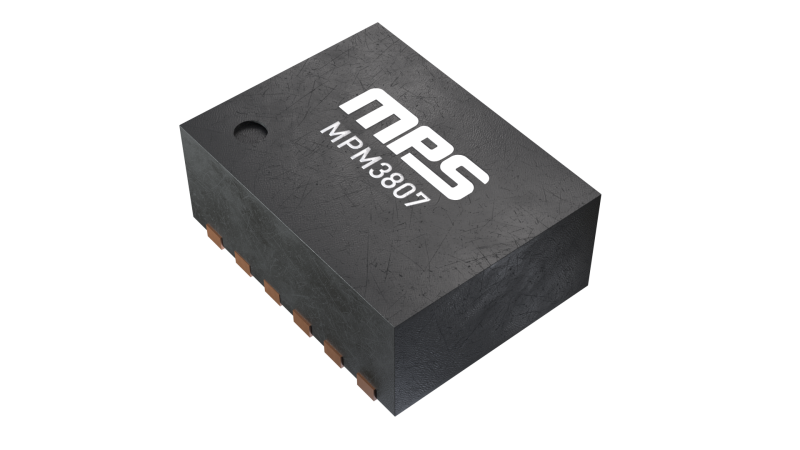

MPM3807最大限度地减少了现有标准外部元器件的使用，并采用小尺寸 QFN-15 (3mmx4mmx1.6mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 专为汽车应用而设计：
- 2.5V 至 5.5V 的宽工作输入电压 (VIN) 范围
- 高达 2A 的输出电流 (IOUT)
- 1% 反馈 (FB) 精度
- -40°C 至 +150°C 工作结温 (TJ) 范围
- 符合 AEC-Q100 等级1认证
- 可延长电池寿命：
- 休眠模式下21μA静态电流 (IQ)
- 先进的异步调制（AAM）模式可提高轻载效率
- 增强的散热性能：
- 集成70mΩ 和 40mΩ内部功率 MOSFET
- 针对 EMC 和 EMI 降低进行了优化：
- 2.4MHz 开关频率 (fSW)
- MeshConnectTM 倒装芯片封装
- 针对电路板尺寸和 BOM 进行了优化：
- 集成内部功率 MOSFET
- 集成补偿网络
- 采用 QFN-15 (3mmx4mmx1.6mm) 封装
- 固定输出选项：0.8V、1V、1.1V、1.2V、1.25V、1.5V、1.8V、2.5V、2.8V 和 3.3V
- 其他功能：
- 用于实现电源时序的使能 (EN)引脚
- 电源正常 (PG)指示
- 100% 占空比操作
- 外部软启动 (SS) 控制
- 输出放电功能
- 过压保护 (OVP)和带打嗝模式的短路保护 (SCP)
- 采用侧面镀锡封装
正在供货产品型号
MPM3807GLE-AEC1-Z MPM3807GLE-AEC1-P MPM3807GLE-12-AEC1-Z MPM3807GLE-12-AEC1-P MPM3807GLE-18-AEC1-Z MPM3807GLE-18-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
