MP6951
Session textval
Session Titefor popup
详情

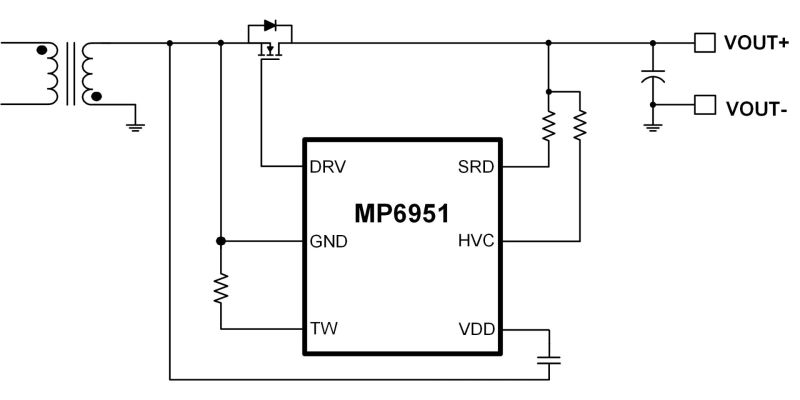

MP6951 是一款采用倒装芯片组装技术的副边同步整流驱动器，可用于高频反激式变换器，最高可支持高达 1MHz 的反激式变换器。
-
显示更多
显示较少
产品特性和优势
- 支持断续导通模式 (DCM)、连续导通模式 (CCM)、准谐振 (QR)、零电压开关 (ZVS)、有源钳位反激和混合反激 (HFB) 拓扑
- 高达 1MHz 的开关频率 (fSW)
- 低至 0V 的宽输出电压 (VOUT) 范围
- 无需辅助绕组即可实现高边或低边整流
- VDS 振铃检测可防止 DCM、QR 和 ZVS 操作期间的误触发
- 可与逻辑电平 MOSFET（GaN 和 SiC）配合使用
- 快速关断和导通延迟
- 低于 300μA 的静态电流 (IQ)
- 支持高边和低边整流
- 采用 TSOT23-6 封装
正在供货产品型号
MP6951GJ-Z MP6951GJ-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
