MP4583
Session textval
Session Titefor popup
详情
MP4583是一款具有8μA 静态电流 (IQ) 的同步降压变换器。它集成了上管和下管MOSFET（分别为 HS-FET 和 LS-FET），支持高达 3A 的输出电流 (IOUT)，并具有内部补偿功能。
MP4583通过节能模式 (PSM) 和轻载条件下的低 IQ 来降低开关和栅极驱动损耗，从而实现宽负载范围内的高功率转换效率。该器件还可将 MODE/SYNC 引脚拉高以将器件设置为强制连续导通模式 (FCCM)，从而实现轻载条件下的小输出纹波。在所有负载条件下，该器件始终具有400kHz的固定频率。
MP4583还提供全面的保护功能，包括过流保护 (OCP)、带打嗝模式的短路保护 (SCP)、输入和输出过压保护 (OVP) 以及过温保护 (OTP)。

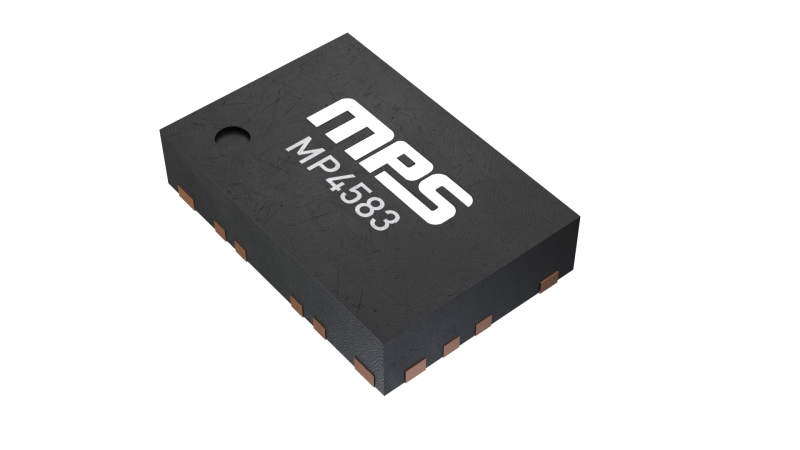

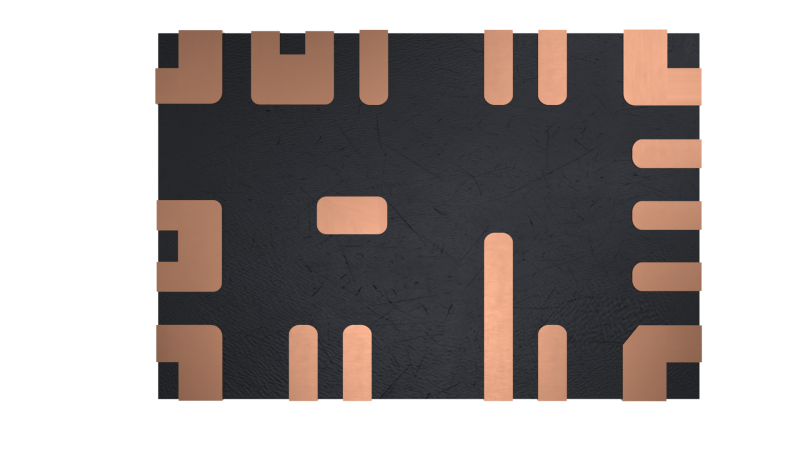

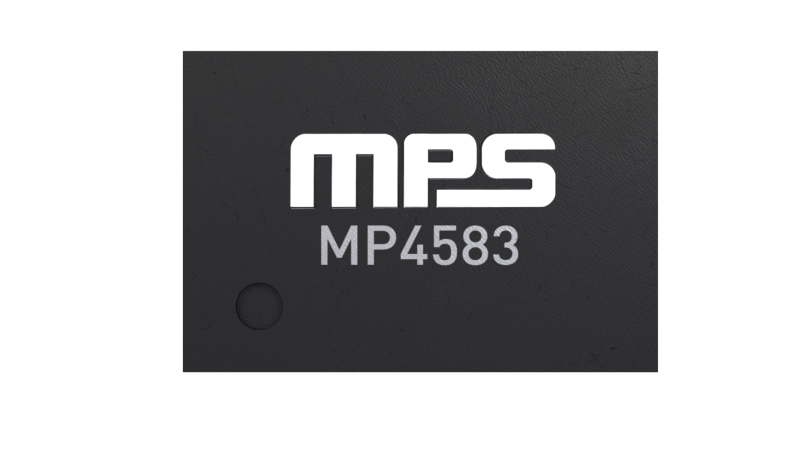

该器件采用 QFN-19 (3mmx5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 4.5V 至 100V 输入电压 (VIN) 范围
- 8μA 静态电流 (IQ)
- 400kHz 固定开关频率 (fSW)
- 可选节能模式 (PSM) 或强制连续导通模式 (FCCM)
- 0.8V 至 35V 输出电压 (VOUT) 范围
- 170mΩ/80mΩ 内部 MOSFET
- 电源正常 (PG) 指示
- 附加 BIAS 引脚用于实现高效率 VCC 电压 (VCC)
- 内部环路补偿和软启动 (SS)
- 采用 QFN-19 (3mmx5mm) 封装
正在供货产品型号
MP4583GQVE-Z MP4583GQVE-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
