详情

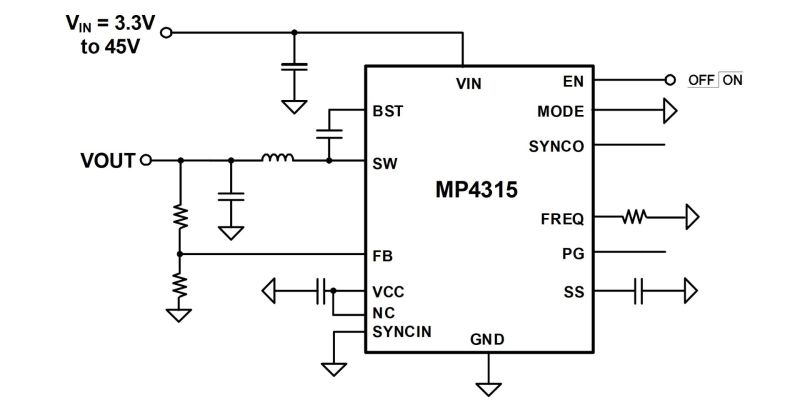

MP4315 是一款内部集成了上管 MOSFET（HS-FET）以及下管 MOSFET（LS-FET）的频率可配置同步降压开关变换器。该器件采用电流控制模式，可以提供高达 5A 的高效输出电流（IOUT），具有快速环路响应。3.3V 至 45V 的宽输入电压（VIN）范围使其适用于汽车输入环境中的各种降压应用。MPQ4315 具有 1.7μA 低关断模式静态电流（IQ），使其非常适用于电池供电应用。
通过在轻载条件下降低开关频率（f<55>SW</55>）以降低开关和栅极驱动损耗，可在宽负载范围内实现高转换效率。漏级开路结构的电源正常输出指示（PG）引脚，可指示输出电压是否在正常范围的 93% 至 106% 内。频率折叠有助于防止启动时电感电流失控。过温关断保护确保了工作的稳定性和可靠性。它针对冷车启动情况提供了高占空比和低压差模式。
MP4315 采用 QFN-20（4mmx4mm）侧面镀锡封装。
-
显示更多
显示较少
产品特性和优势
- 3.3V 至 45V 宽工作输入电压（VIN）范围
- 5A 连续输出电流（IOUT）
- 1.7μA 低关断供电电流
- 18μA 休眠模式静态电流（IQ）
- 内部 48mΩ 上管 MOSFET（HS-FET）和 20mΩ 下管 MOSFET（LS-FET）
- 350kHz 至 1000kHz 可配置开关频率（fSW），适合汽车电池供电应用
- 可与外部时钟同步
- 异相同步时钟输出
- 用于低 EMI 的频谱扩展（FSS）功能
- 对称的 VIN，用于实现低 EMI
- 电源正常（PG）输出指示引脚
- 外部软启动（SS）功能
- 最小导通时间为 100ns（tON）
- 可选的高级异步模式（AAM）或者强制连续导通工作模式（FCCM）
- 低压差模式
- 过流保护自动恢复功能（OCP）
- 采用 QFN-20（4mmx4mm）封装
- 采用侧面镀锡封装
正在供货产品型号
MP4315GRE-Z MP4315GRE-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
