MP3326A
Session textval
Session Titefor popup
详情
MP3326A 是一款 16 通道 LED 驱动器，可在 4.5V 至 16V 的宽输入电压 (VIN) 范围内工作。 MP3326A 为每个 LED 灯串端子提供1 个内部电流源。每个通道的 LED 电流 (ILED) 都由外部电流设置电阻设置，每通道最大电流为80mA。
MP3326A 集成了一个数字接口，并通过外部电阻提供最多 10 个可配置的数字接口地址；MP3326A 因此可支持多达 10 个IC级联来驱动 LED 阵列。每个通道都可以通过数字接口启用或禁用。
MP3326A 为每个 LED 通道提供单独的12 位脉宽调制 (PWM) 调光和6 位模拟调光，并支持可配置 ILED 斜率和相移以降低 EMI。
MP3326A 可以通过 RFSH/FLT 引脚输出刷新信号，刷新信号频率 (fREFRESH) 可通过数字接口设置。
MP3326A提供全面的保护功能，具体包括 LED 开路保护、LED 短路保护和过温保护 (OTP)。 该器件还提供故障指示器。一旦触发保护，RFSH/FLT 引脚将被拉低，并设置相应的故障寄存器。

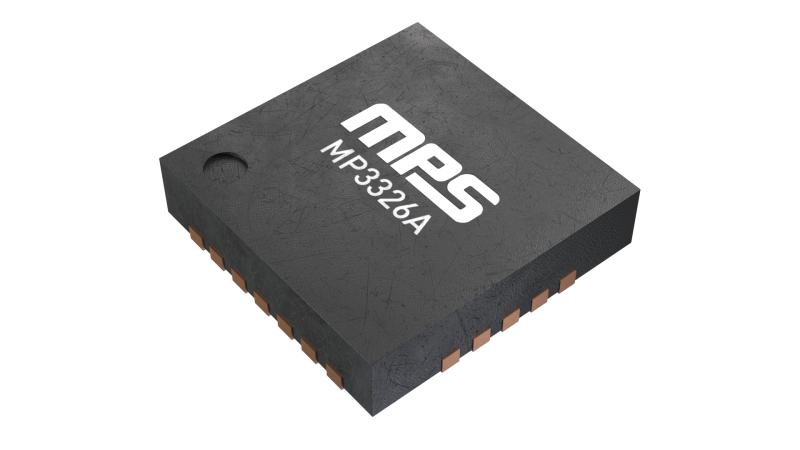

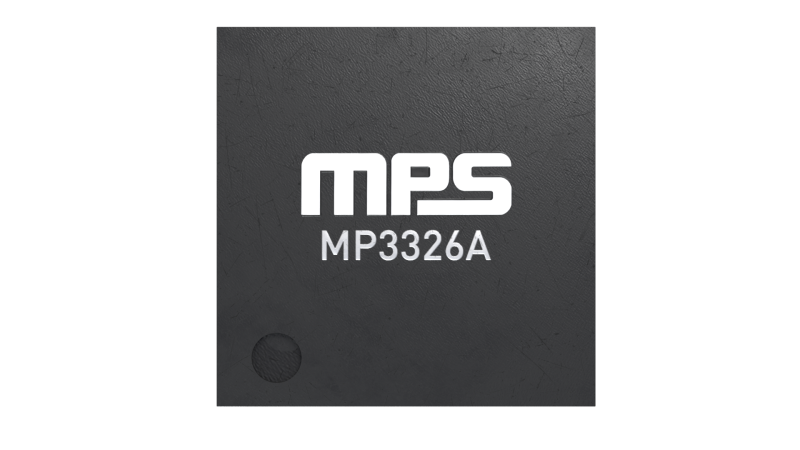

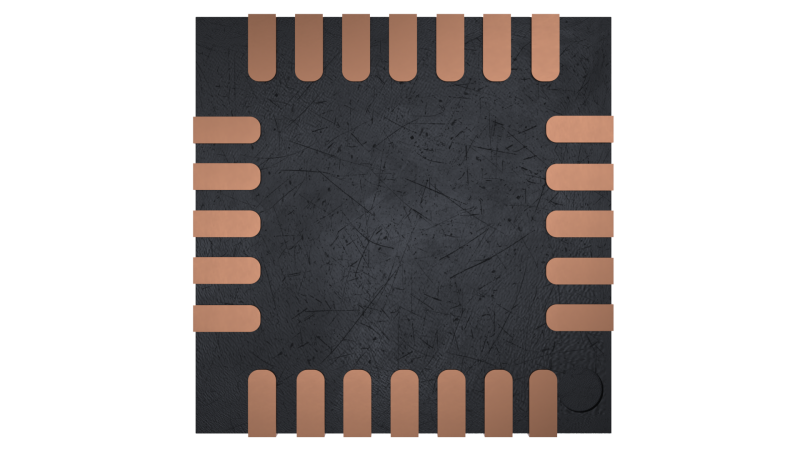

MP3326A 采用 QFN-24 (4mmx4mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 4.5V 至 16V 宽输入电压 (VIN) 范围
- 16 通道，最大 80mA/通道
- 通过外部电阻配置 LED 电流 (ILED)
- 每个通道 6 位模拟调光
- 每个通道 12 位脉宽调制 (PWM) 调光
- 可选 220Hz、250Hz、280Hz 或 330Hz PWM 调光频率 (fPWM)
- 刷新信号输出
- 数字接口
- 可通过外部电阻配置 10 个地址
- 可配置 ILED 斜率
- 40μs 相移
- 故障指示器
- LED 开路保护
- 具有可配置阈值的 LED 短路保护
- 欠压锁定 (UVLO) 保护
- 过温保护 (OTP)
- 采用 QFN-24 (4mmx4mm) 封装
- 采用侧面镀锡封装
正在供货产品型号
MP3326AGRE-Z MP3326AGRE-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
