MP6543

支持 ENBL 和 PWM 输入的 12V/2A 3 相功率级

Datasheet

详情

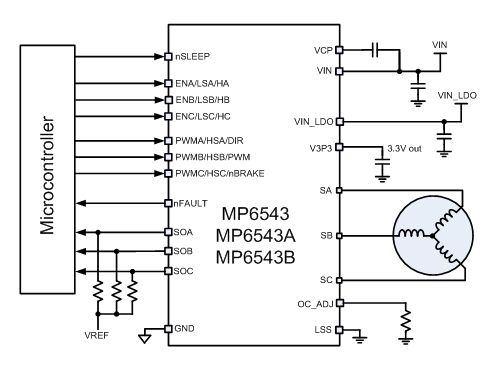

MP6543 系列产品均为 3 相无刷直流电机驱动器，集成了 3 个半桥（由 6 个 N 通道功率 MOSFET 构成）、预驱动、栅极驱动电源和电流采样放大器MP6543 的每个半桥都有使能（ENABLE）和 PWM 输入功能。MP6543A 具有独立的高侧和低侧输入，MP6543B 具有霍尔元件输入。其他部分大体相同。除非另有说明，本文对 MP6543 的引用同样适用于其他产品。

MP6543 可提供高达 2A 的连续电流（根据环温和 PCB 散热条件而定），具有可调过流保护阈值。它使用内部充电泵为高侧 MOSFET 栅极驱动供电，使用涓流充电电路来维持足够的栅极驱动电压，以便能在 100% 占空比下工作。内部安全特性有过温保护、欠压锁定（UVLO）保护和过流保护（OCP）。

MP6543、MP6543A 和 MP6543B 采用带散热焊盘的 24 引脚 3mmx4mm QFN 封装。

产品特性和优势

3V 至 12V 工作电压范围
3 个集成半桥驱动
2A 连续输出电流
MOSFET 管内阻:每个 FET 110mΩ
MP6543：ENBL 和 PWM 输入
MP6543A：LS 和 HS 输入
MP6543B：霍尔信号输入
内置 3.3V/100mA LDO 调节器
内部充电泵支持 100% 占空比工作
自动同步整流功能
欠压锁定保护（UVLO）和过温关断保护
阈值可调的过流保护（OCP）
集成双向电流采样放大器
采用 QFN-24（3mmx4mm）封装

正在供货产品型号

MP6543GL-P MP6543GL-Z

P&Z的含义

相关产品

EV6543-L-01A 3V 至 12V, 3 相直流无刷电机驱动评估板

EV6543-L-01A 是 3 相直流无刷电机驱动器 MP6543GL 的评估板。

EV6543-L-01A 的最大工作电压为 12V。它集成了由 6 个 N 通道功率 MOSFET 组成的 3 个半桥。由装在电机内部的霍尔传感器提供转子位置信息，由外部控制器（例如 MCU 或 FPGA）生成驱动控制信号。

¥434.40
+ 税

设计资源

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

Package Options

数量

了解更多我们的评估板套件

技术论坛

MPS 工程师24小时内回复您！

MP6543 电流采样问题咨询

芯片手册中关于电流采样计算公式：VSOUT = VREF + (RREF * ILOAD) / 4000 其中VREF可否为0，直接接地？还有手册中电流采样部分这样的描述以及EV6543-L-01A DEMO板中电路是什么意思？ To terminate the outputs when usin...

电机驱动器/传感器

Latest activity 6 months ago

MP6570+MP6543的Iq计算

MP6570中关于Iq公式描述：图片关于gain_ad公式描述：图片 MP6543中关于Current-sense ratio是1/4000 图片问：上拉电阻Rpull是1K时，gain_ad=1000/(1/4000)=4000000?还是gain_ad=1000/4000=1...

电机驱动器/传感器

Latest activity 3 years ago

MP6543A工作不正常

nSleep已经通过1k电阻上拉。不管控制管脚状态如何，SA、SB、SC电压常为0.4V。 VIN电压5V，逻辑电压0-3.3V。请问会是什么原因呢？ image

电机驱动器/传感器

Latest activity 7 months ago
