MID3W2424A
Session textval
Session Titefor popup
详情

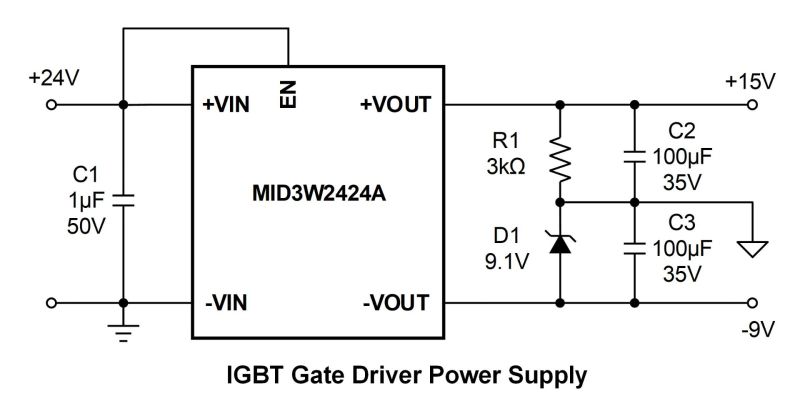

MID3W2424A是一款带集成变压器的3W、24V 输入、3kVRMS 、隔离式 DC/DC 电源模块。该解决方案非常适合用作偏置功率晶体管（如碳化硅、硅 FET 和 IGBT）的隔离电源。MID3W2424A支持高达 3W 的输出功率 (POUT)、24V 输入电压 (VIN) 和 -40°C 至 105°C 的工作环境温度 (TA)。

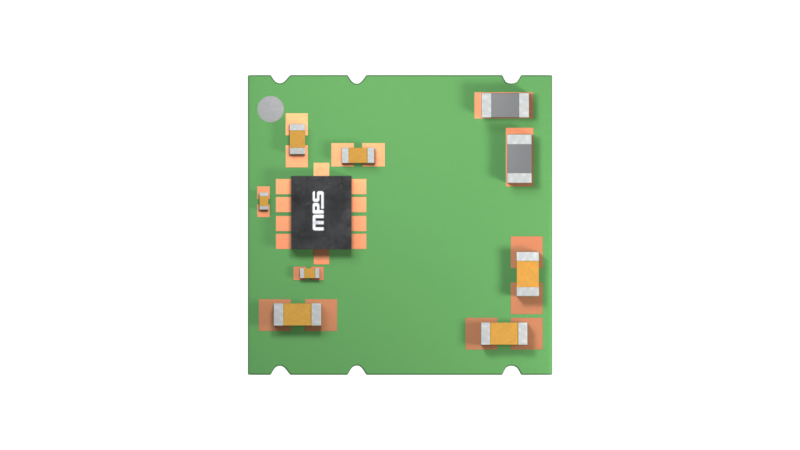

MID3W2424A将控制、开关功率级、保护电路、变压器和其他无源元件集成在一个封装中，从而简化了隔离偏置电源的设计。与传统的系统级封装 (SIP) 隔离电源模块相比，MID3W2424A能够提供超小解决方案尺寸和高度可靠的操作。
MID3W2424A提供多种保护功能，例如过压保护 (OVP)、过流保护 (OCP) 和过温保护 (OTP)。它还采用软开关拓扑来提高 EMI 性能。

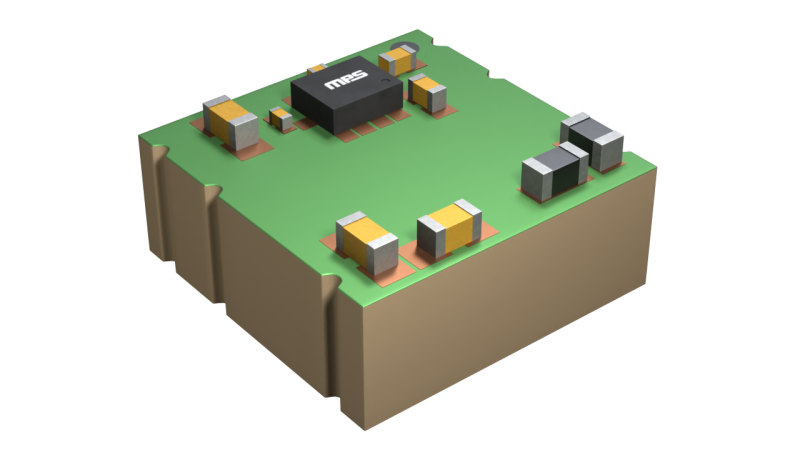

MID3W2424A最大限度减少了所需的标准外部元器件，并采用薄型 LGA (10mmx10mmx4.8mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 专门针对 24V ±10% 输入电压 (VIN) 进行了优化
- 1:1 VIN/输出电压 (VOUT) 比
- 高达 3W 的输出功率 (POUT)
- 500kHz 开关频率 (fSW)
- 超薄尺寸，高度<5mm
- 经过3kVRMS 隔离测试电压耐压测试
- 软启动 (SS)
- 过流保护 (OCP)
- 输入过压保护 (OVP)
- 过温保护 (OTP)
- -40°C 至 +105°C 工作环境温度 (TA) 范围
- 符合 EN62368-1 标准
正在供货产品型号
MID3W2424AGO-3U-T
