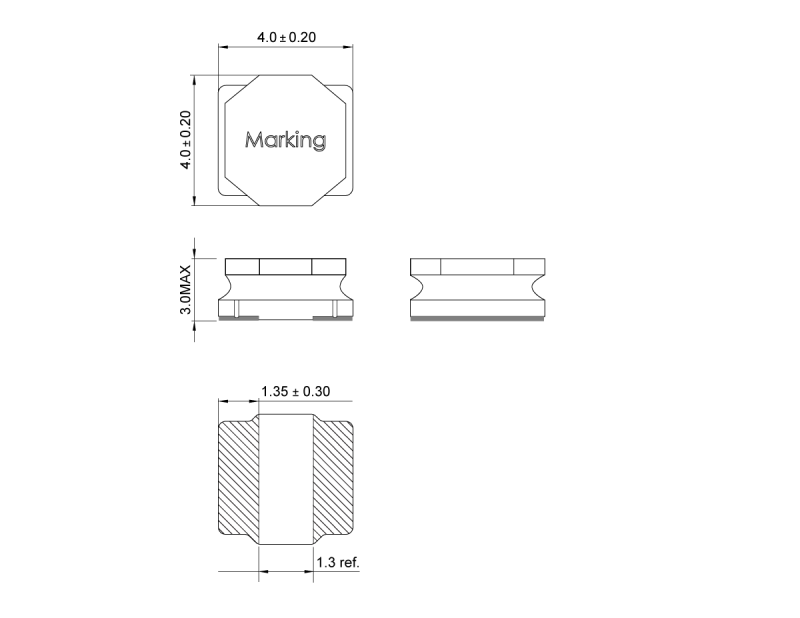

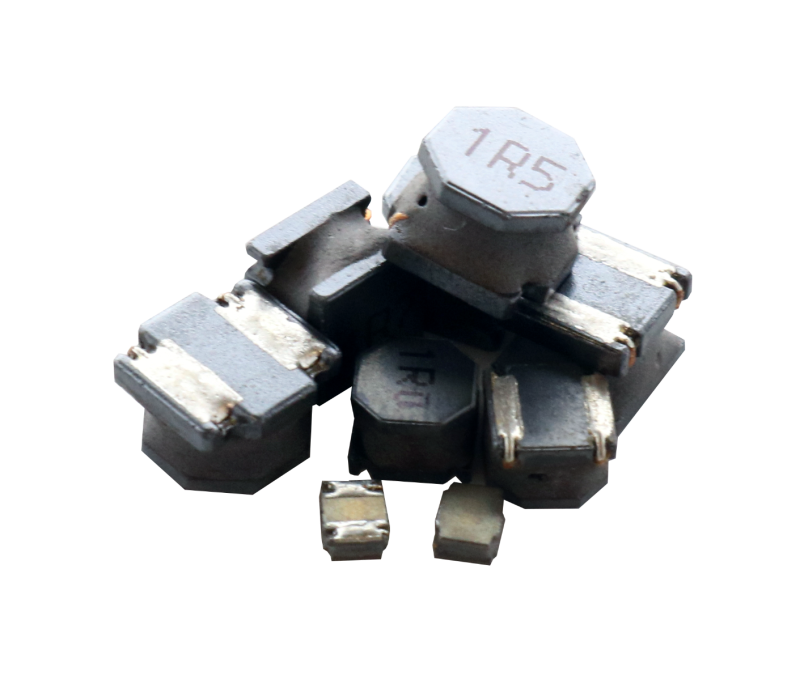

电感是DC / DC电源中的重要组成部分。选择电感需要考虑很多因素，例如电感值、DCR、尺寸和饱和电流。电感的饱和特性常会被人们误解而带来麻烦。本文将探讨电感如何达到饱和、饱和如何影响电路，以及检测电感饱和的方法。 请参见图1和下面的电感饱和步骤，来了解电感是如何达到饱和的： 图2从另一个角度表达了电感的饱和，并通过方程式显示了系统的磁通密度（B）和磁场强度（H）如何影响电感。 当磁通密度达到BM时，磁通密度不再随磁场强度的增强而增加，此时电感达到饱和。 再看电感和磁导率（μ）之间的关系。当电感饱和后，磁导率将大幅减小，从而导致电感大幅降低，并失去抑制电流的能力。 在实际应用中判断电感饱和的方法分为两大类：理论计算和实验测试。图3总结了这些方法。 理论计算需要计算最大磁通密度或最大电感电流，而实验测试则主要集中在观察电感电流波形和其他的初...

对DC/DC 电源的电感底部是否应该铺铜这个问题，工程师们常常意见分歧。 一种观点认为，在电感下方铺铜会在接地面上产生涡流；涡流会影响功率电感的电感量并增加系统损耗，而接地面噪声会影响其他高速信号。 另一种观点则认为，完整的铜平面可以降低 EMI 并改善散热。 本文将首先介绍电感的分类，然后进行一个电感下方铺铜的实验。最后，我们将解释铺设铜层的益处，然后再对 DC/DC 电源下方铺铜是否有益这个问题做出结论。在解决铺铜争论之前，我们首先需要了解电感通常是如何分类的。简而言之，电感可分为三类：非屏蔽电感的磁路的核心由空气组成，这意味着它的磁力线完全暴露在空气中，没有任何磁屏蔽。半屏蔽电感是在非屏蔽电感的基础之上，将磁屏蔽材料结合在电感外围。 由于导磁材料的磁阻小，磁力线基本上被锁定在材料中。 只有一小部分磁场会从气隙中溢出。因此，这种电感的外部漏磁极小。一体成型电感将绕组和磁性材料一次浇筑...
