购买MEZS7-1S-4SPDCharger
MEZS7-1S-4SPDCharger continues to be in production for existing customers. Please consider this alternative for new designs:
MEZS7-PDCharger-MP2760

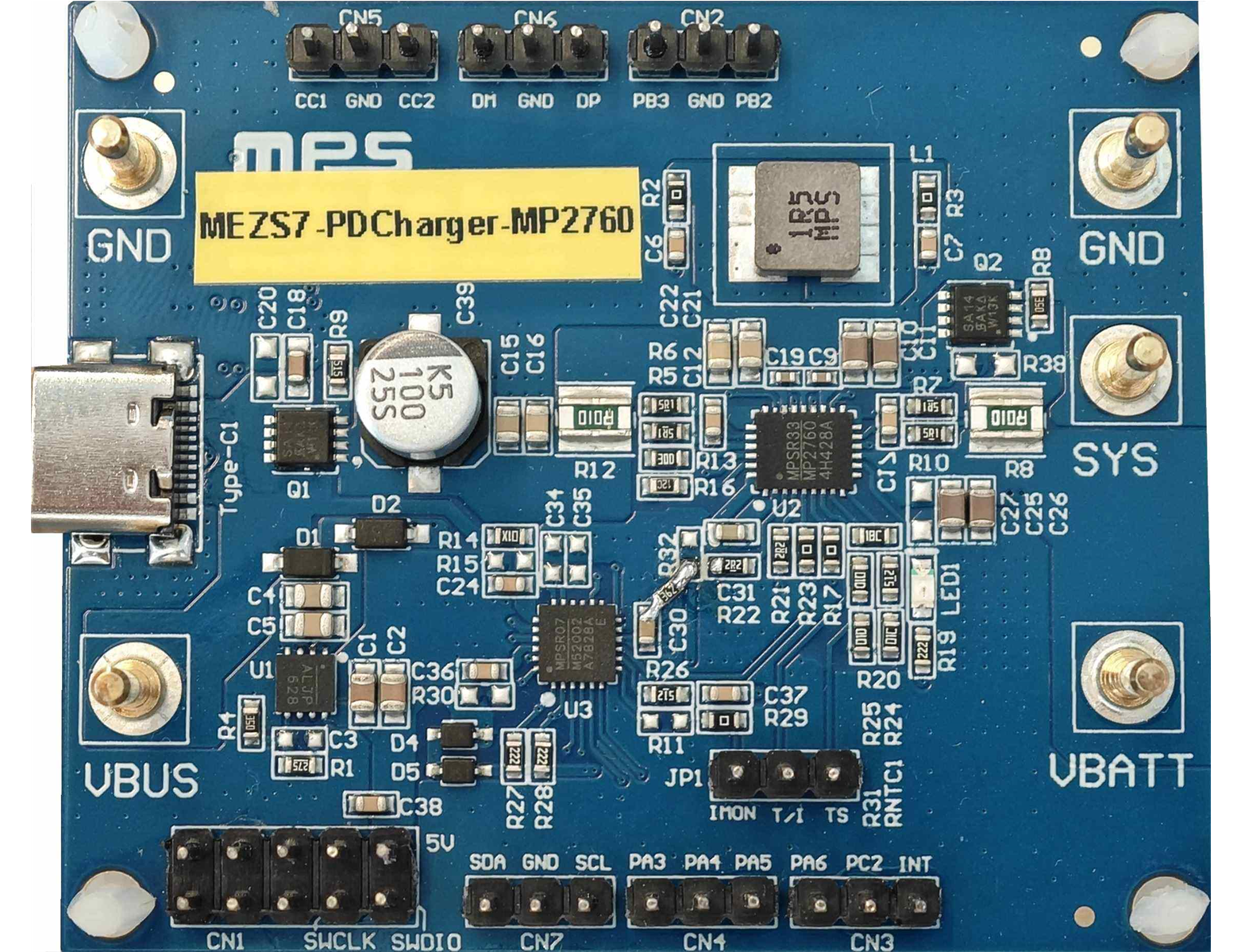

MEZS7-PDCharger-MP2760
具有全集成升降压充电器IC并适用于 2 至 4 节串联电池的600kHz 、双向 PD 充电器解决方案评估板
Features & Benefits
- 适用于 2 至 4 节串联电池组的升降压充电器IC
- 4V 至 22V 输入电压 (VIN)范围
- 高达 26V 的耐受电压（采用外部 MOSFET 时可高达 28V）
- 高效率、6A、600kHz 充电器IC
- 支持 USB 2.0、USB 3.0、USB 3.1、USB 3.2、USB Type-C 和 USB PD 3.0
- 3V 至 21V 源模式输出，电池兼容 USB PD3.0
- 电池放电电流高达 12.75A
- 窄电压直流 (NVDC) 电源路径管理即时启动，适用于无电池或深度放电电池
- 电池补充模式下的理想二极管操作
- 通过I2C端口可实现灵活的系统参数设置和状态报告
- 高精度：
- ±0.5% 充电电压调整率
- ±5% 充电电流调整率
- ±3% 升压模式输出调整率
- 安全性：
- 可配置 JEITA 电池温度保护
- 电池充电安全定时器
- 温度调节和过温关断
- 输入/系统/电池过压保护 (OVP)
- 充电模式系统短路保护 (SCP)
- 源模式输出 SCP
- 电池侧温度保护
- 充电操作指示器
… and many more!
正在供货产品型号
MEZS7-1S-4SPDCharger
相关产品
MP2760GVT 集成 NVDC 电源路径管理的1-4节电池升降压充电IC
MP2760是一款专为 1-4 节串联电池包应用而设计的升降压充电 IC。它支持4V 至 22V 的宽输入电压 (VIN) 范围，可为电池充电。由于采用升降压拓扑，其电池电压可高于或低于VIN 。
当接入输入源时，MP2760工作在充电模式。它的电池电压测量和充电分四个阶段：恒流涓流充电、恒流预充电、恒流快充和恒压充电，其他功能包括充电截止和自动充电。 MP2760 还集成了输入电流(IIN)限和VIN限，以避免输入电源过载。同时它还兼容USB PD协议。
MP2760 提供窄直流电压 (NVDC) 电源路径管理。电池 FET (BATFET) 控制外部 N 沟道 MOSFET 以调节系统的最小电压并提供电池补充功能。当源模式启用时，可通过 IN 引脚提供 3V - 21V 的宽范围电压。 MP2760 在源模式下还具有高达 6A 的输出电流 (IOUT) 限，符合 USB PD 规范。
MP2760可以配置充放电参数（例如 IIN 限制、VIN 限制、充电电流、电池满电调节电压、输出电压 (VOUT) 和源模式下的 IOUT），还能提供状态和故障信息。
为保证安全工作，IC 会将Die的温度限制在可配置的阈值。其他安全功能包括输入过压保护 (OVP)、电池 OVP、系统 OVP、热关断和可配置定时器，以防止对电量耗尽的电池进行长时间充电。
MP2760采用TQFN-30 (4mmx5mm) 封装。
