购买MPQ5029-C-AEC1
详情
MPQ5029-C 是一款兼容传统 USB Type-A 端口的全集成 USB Type-C 端口控制器。它集成了低导通电阻 (RDS(ON)) USB 限流开关和充电端口识别电路，并且支持高达 3A 的连续输出电流 (IOUT)。
MPQ5029-C 提供充电下行端口（CDP）模式和专用充电端口（DCP）方案，支持电池充电规范 (BC1.2)、divider 模式、1.2V/1.2V 模式和快充规范 (QC3.0)，而且无需外部用户交互。另外该器件还支持 USB Type-C 5V @ 3A DFP 模式。
其全面的保护功能包括打嗝模式限流保护、输入过压保护 (OVP) 、过温关断保护和电池短路保护。

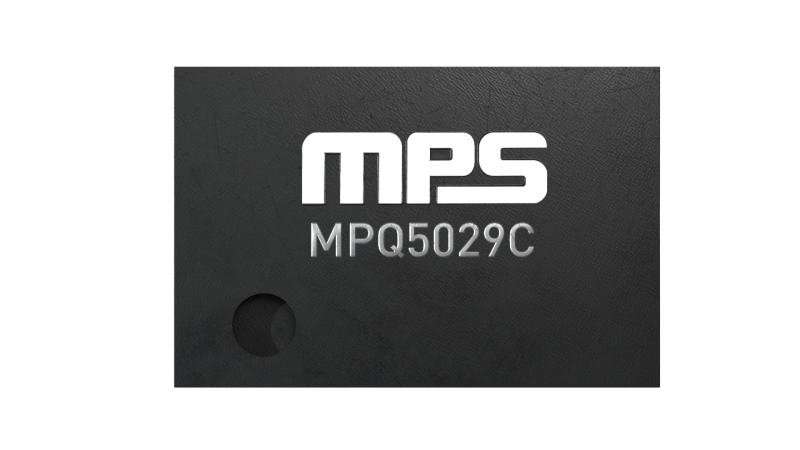

MPQ5029-C 最大限度地减少了现有标准外部元器件的使用数量，实现了 USB 开关和充电模式自动检测解决方案。MPQ5029-C 采用 QFN-14 (2mmx3mm) 封装。
产品特性和优势
- 高达 22V 的输入和输出额定电压
- 支持 BC1.2 充电下行端口（CDP）模式
- 支持 BC1.2、Divider 模式和 1.2V/1.2V 模式的 5V 专用充电端口 (DCP) 方案
- 支持 QC3.0 模式（3.6V 至 12V 输出）
- 支持 USB Type-C 5V @ 3A DFP 模式
- I/O 引脚（DP、DM、CC1 和 CC2）支持电池短路保护
- VBUS 启用时提供 OUT 电池短路保护
- 5V 输出的线路压降补偿
- 25mΩ 低导通电阻 (RDS(ON)) 功率 MOSFET
- 用于配置充电模式的 MODE 引脚
- 智能降负荷 vs. 温度功能
- 过流 (OC)、输入过压 (OV)、过温关断和电池短路的故障指示
- 过流保护（OCP）
- 过压保护 (OVP)
- 过温保护 (OTP)
- 输入过压放电
- USB-IF USB Type-C 认证
- CC1、CC2、OUT 到 GND 具有 ±8kV HBM ESD 额定值
- DM、DP 到 GND 具有 ±2.5kV HBM ESD 额定值
- 1W VCONN 电源
- 采用侧面镀锡的 QFN-14 (2mmx3mm) 封装
- 符合 AEC-Q100 等级 1 认证
显示更多
显示较少
正在供货产品型号
MPQ5029GD-C-AEC1-Z MPQ5029GD-C-AEC1-P
