MPQ6539-AEC1
Session textval
Session Titefor popup
详情
MPQ6539-AEC1 是一款专为三相无刷直流 (BLDC) 电机驱动器应用设计的栅极驱动器 IC。该器件能够驱动由六个80V N 沟道功率 MOSFET 组成的三个半桥。
MPQ6539-AEC1 通过自举 (BST) 电容(CBST) 为上管MOSFET (HS-FET) 驱动器提供电源电压。如果输出需要长时间保持高电平，则由内部电荷泵来维持上管 (HS) 栅极驱动器。
该器件还提供全面的保护功能，包括可配置过流保护 (OCP)、可调死区时间控制、欠压锁定 (UVLO)保护和过温关断保护。

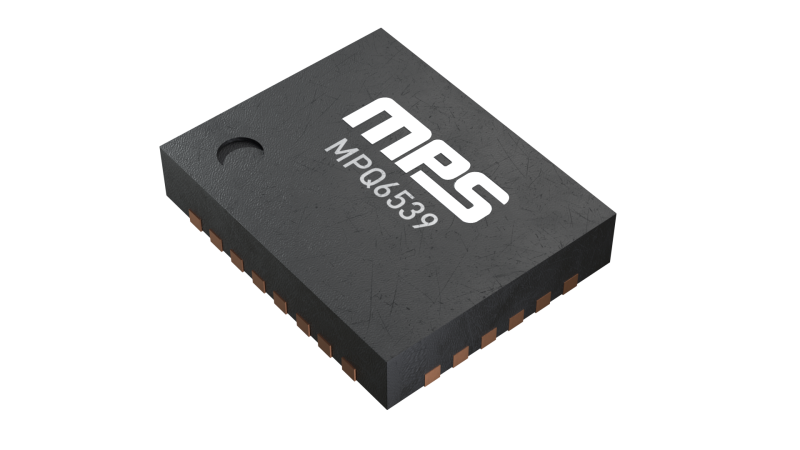

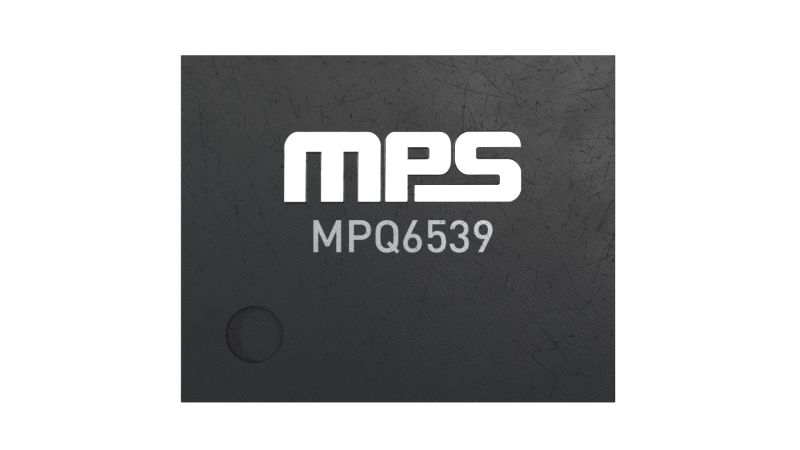

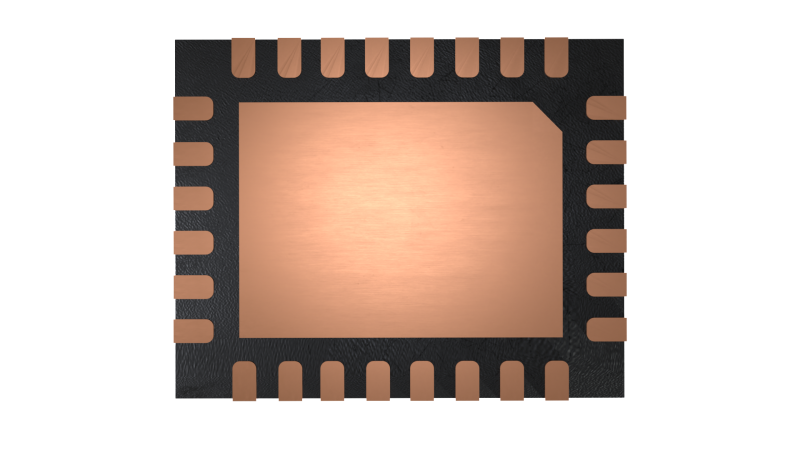

MPQ6539-AEC1 采用带散热焊盘、侧面镀锡的 QFN-28 (4mmx5mm) 封装，并符合 AEC-Q100 认证。
-
显示更多
显示较少
产品特性和优势
- 支持高达 80V 的工作电压
- 100V 最大自举 (BST) 电压 (VBST)
- 内部低压差稳压器 (LDO) 支持外部 NPN，以满足大电流驱动需求
- 集成电流采样 (CS) 放大器
- 适用于电池供电应用的低功耗睡眠模式
- 用于外部 MOSFET的可配置过流保护 (OCP)
- 可调死区时间控制，可防止击穿
- 过温关断保护和欠压锁定 (UVLO) 保护
- 故障指示输出
- 采用散热增强型、侧面镀锡、表面贴装 QFN-28 (4mmx5mm) 封装
- 符合 AEC-Q100 等级1认证
正在供货产品型号
MPQ6539GVE-AEC1-Z MPQ6539GVE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
