本用例将介绍 MP5493、MP5042 和 MIE1W0505BGLVH 在智能电表中的应用。

MPS 提供的 MP5493、MP5042 和 MIE1W0505BGLVH 可控制电表中的电涌、电压瞬变和突然断电。

智能电表广泛应用于住宅和商业建筑、能源系统、制造和充电基础设施中，用于测量电力消耗的关键参数。随着能源效率和节能工作的不断加强，设计人员也将节能组件集成到电表中，例如电源管理 IC (PMIC)、稳压器、低功耗微控制器和模拟前端 (AFE) 电路。然而，这些节电组件处理电压波动的能力较低，会影响整体供电的稳定性。MPS 提供的 MP5493、MP5042 和 MIE1W0505BGLVH 则可以控制电表中的电涌、电压瞬变和突然断电。

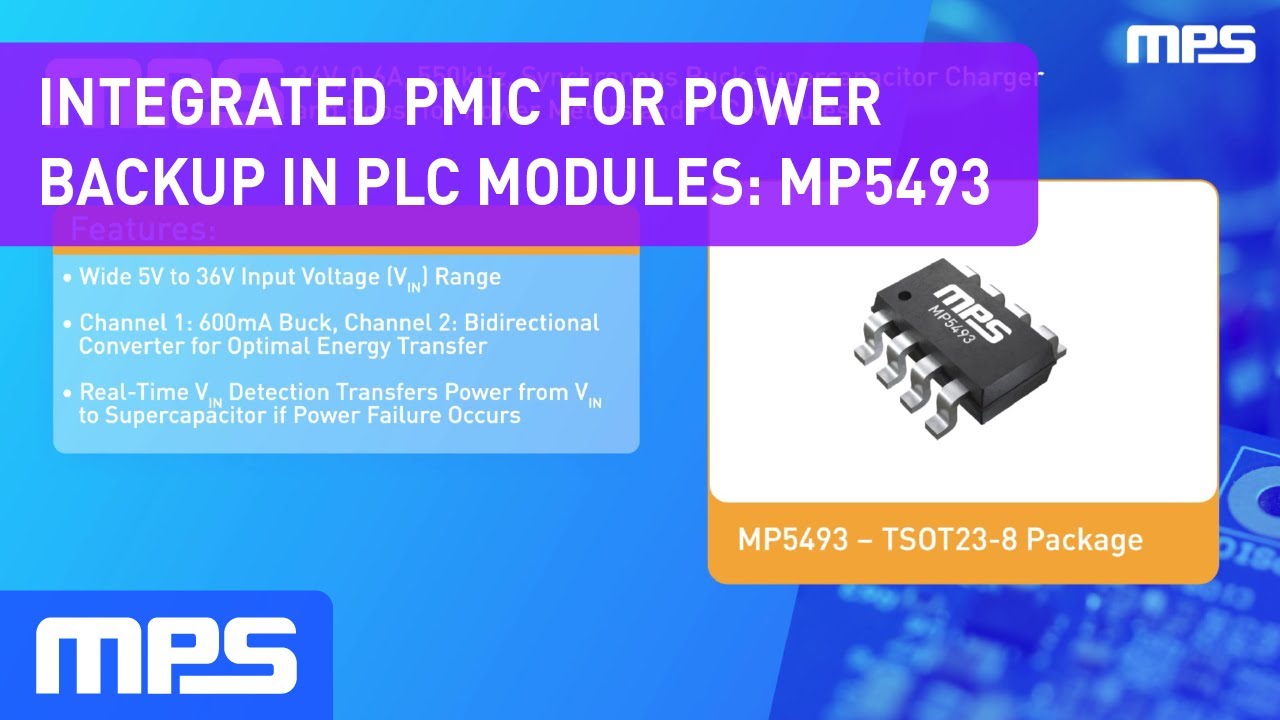

MP5493 是一款能量备份与管理产品。它结合了一个 DC/DC 变换器和一个支持超级电容充电及升压拓扑的双向 DC/DC 变换器。该器件能为功率计中的电力线载波 (PLC) 提供能源管理解决方案，可在突然停电时实现不间断供电。此外，MP5493 的双向变换器可实现更优能量传输，从而提供最具成本效益的储能解决方案。

MP5493 具备以下附加功能：

• 5V 至 36V 宽输入工作电压 (V_IN) 范围
• 实时输入关断检测以启用升压模式
• 降压变换器：
• 600mA 连续输出电流 (I_OUT)
• 600mΩ/320mΩ 内部功率 MOSFET
• 用于超级电容充电及升压拓扑的双向变换器：
• 600mΩ/320mΩ 内部功率 MOSFET
• 用于超级电容充电器的最低 1.2V 可调输出
• 采用 TSOT23-8 封装

MP5042 是一款具有可调电流限的电熔丝。该器件可保护输出电路免受输入瞬变的影响，并保护输入电路免受输出短路和瞬变的影响。如果发生过流或电涌，MP5042 会自动中断电流，以防止损坏组件或设备。MP5042 还提供打嗝模式过流保护 (OCP)、闭锁保护、过温关断和自动重试等保护功能。

MP5042 具有以下附加功能：

• 4.2V 至 28V 宽工作 V_IN 范围
• 200μA 低静态电流 (I_Q)
• 集成 115mΩ MOSFET
• 25mA 至 2A 可调电流限 (I_LIMIT) 或 260mA 固定 I_LIMIT（ILIMIT 引脚浮空）
• 兼容 3.3V 和 5V 逻辑电源
• 通过 DV/DT 引脚可配置软启动时间 (t_SS)
• 260mA 时 I_LIMIT 精度为 ±10%
• Available in a TSOT23-6 Package

MIE1W0505BGLVH 是一款超小尺寸、高可靠性且高性价比的隔离式 DC-DC 电源模块。该器件可为 MP27631 提供直流偏置，以满足功率计组件所需的电压水平。MIE1W0505BGLVH 具备出色的负载和线性调整率，并采用超小尺寸 LGA (4mmx5mm) 封装。

MIE1W0505BGLVH 具备以下附加功能：

• 3V 至 5.5V V_IN 范围
• 可选 5V 和 3.3V 输出
• 2.5k_VRMS 隔离电压
• 1W 最大输出功率 (P_OUT)
• 符合 EN55032 B 级排放标准

MPS 提供多种可用于电表的产品（见表 1）。

表1: 可用于电表的MPS产品

如需了解更多信息，请参阅 MPS 的电源管理 IC、USB 开关以及隔离式DC/DC变换器和模块产品。
