MPQ9840-AEC1
Session textval
Session Titefor popup
详情
MPQ9840 是一款内置功率 MOSFET 的高频同步整流降压开关变换器。它提供了非常紧凑的解决方案，在 3.3V 至 36V 的宽输入电源范围内可实现 3.5A 的连续输出电流，具有极好的负载和线性调整率。开关频率可在 350kHz 至 2.5Mhz 范围内编程或与外部时钟同步。同步操作和超低的 14μA 休眠模式静态电流可在输出电流负载范围内提供高效率，因此 MPQ9840 适合汽车输入环境中的多种降压应用和电池供电应用。峰值电流控制模式提供快速瞬态响应，并使环路更易稳定。
MPQ9840 具备出色的低压差性能，适用于高占空比应用。全方位保护功能包括过流保护（OCP）、短路保护（SCP）和过温关断保护。漏级开路结构的电源正常输出指示（PG）引脚，可指示输出电压是否在正常范围的 10% 内。

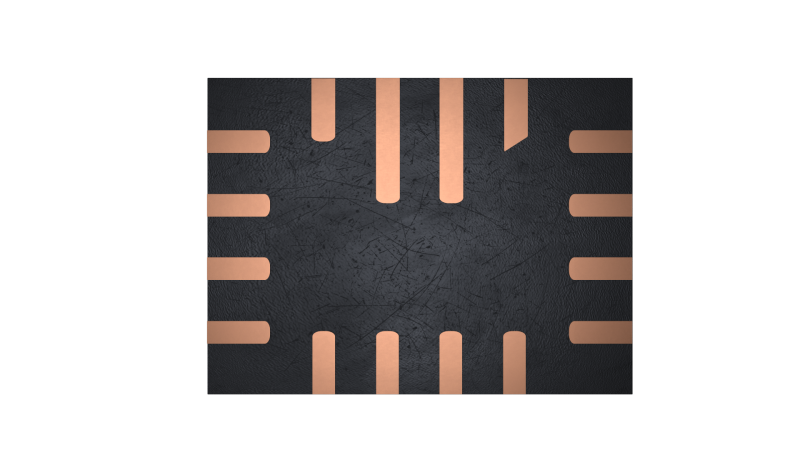

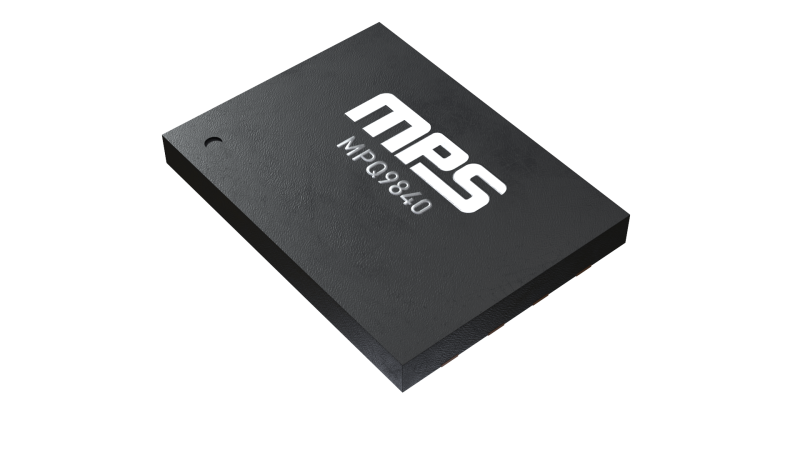

MPQ9840 采用节省空间的 QFN-16（3mmx4mm）封装。
-
显示更多
显示较少
产品特性和优势
- 2μA 低关断供电电流
- 14μA 空载静态电流
- 内部集成 125mΩ 上管和 55mΩ 下管 MOSFET
- 350kHz 至 2.5MHz 可编程开关频率
- 电源正常（PG）输出指示引脚
- 外部软启动（SS）功能
- 最小导通时间为 80ns
- 强制 CCM 和 AAM 可选
- 打嗝过流保护（OCP）功能
- 符合 AEC-Q100 -1 级认证
- 采用 QFN-16（3mmx4mm）封装
正在供货产品型号
MPQ9840GL-P MPQ9840GL-Z MPQ9840GL-AEC1-P MPQ9840GL-AEC1-Z MPQ9840GLE-AEC1-P MPQ9840GLE-AEC1-Z MPQ9840GLE-33-AEC1-P MPQ9840GLE-33-AEC1-Z MPQ9840GLE-5-AEC1-P MPQ9840GLE-5-AEC1-Z
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
