MPQ8643
Session textval
Session Titefor popup
详情
MPQ8643 是一款全集成高频同步降压变换器。它提供了一种非常紧凑的解决方案，可在宽输入电压 (VIN) 范围内实现高达 20A 的输出电流 (IOUT)，并具有出色的负载和线性调整率。MPQ8643 可实现宽输出电流（IOUT）负载范围内的高效率运行。
MPQ8643采用内部补偿恒定导通时间 (COT) 控制，可实现快速瞬态响应并使环路更易稳定。通过配置 MODE 引脚，可配置开关频率 (fSW) 为 600kHz、800kHz 或 1000kHz；因此无论输入电压（VIN ）和输出电压 (VOUT) 为何，fSW都能保持恒定。
启动期间，MPQ8643利用内部软启动定时器 (tSS) (1ms) 以受控方式提升 VOUT 。通过在 TRK/REF 引脚上添加电容可以增加 tSS。MPQ8643还利用开漏电源正常 (PG) 信号来指示 VOUT 是否在其标称电压范围内。如果输入无法向 MPQ8643 供电，则外部上拉电压会将PG 电压 (VPG)钳位在 0.7V 左右。
MPQ8643还提供全集成的保护功能，包括过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和过温保护 (OTP)。

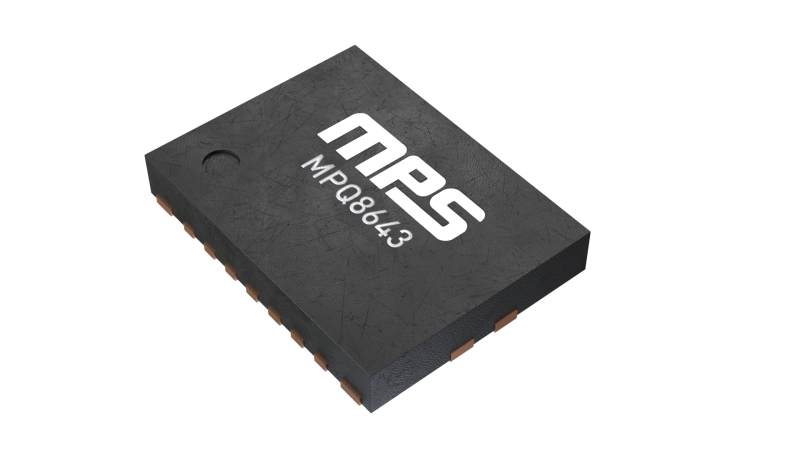

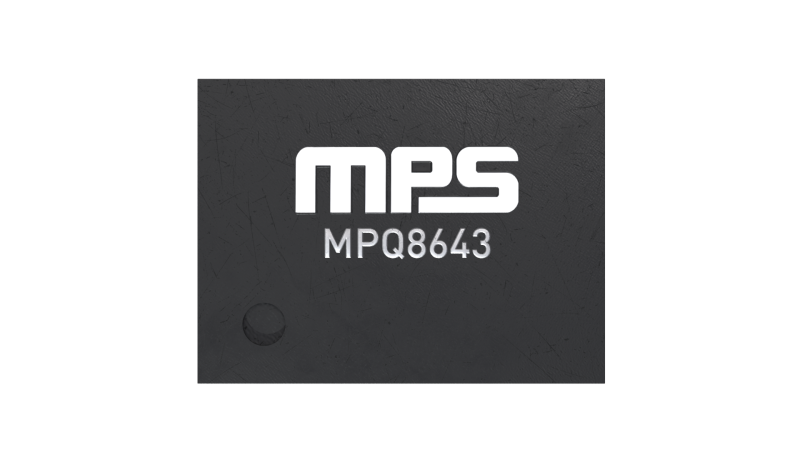

MPQ8643 最大限度地减少了所需的现有标准外部元器件，它采用 QFN-21 (3mmx4mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 宽输入电压 (VIN) 范围：
- 2.7V 至 16V，带外部 3.3V 偏置
- 4V 至 16V，带内部偏置或外部 3.3V 偏置
- 差分输出远程采样
- 精确的可配置电流限制 (ILIMIT)
- 20A 输出电流 (IOUT)
- 集成低 RDS(ON) 功率 MOSFET
- 专有开关损耗降低技术
- 自适应恒定导通时间 (COT) 控制可实现超快速瞬态响应
- 采用零 ESR 输出电容可保持稳定工作
- 参考电压 (VREF) 精度：
- 0°C 至 70°C 范围内的 VREF精度为 0.5%
- -40°C 至 +125°C 范围内的 VREF精度为 1%
- 可选跳频模式 (PSM) 或强制连续导通模式 (FCCM)
- 出色的负载调整率
- 输出电压 (VOUT) 跟踪和放电
- 电源故障期间 PGOOD 被钳位为低电平
- 最低1ms的可配置软启动时间 (tSS)
- 预偏置启动
- 600kHz、800kHz 或 1000kHz 可选开关频率 (fSW)
- 非锁存过流保护 (OCP)、欠压保护 (UVP)、欠压锁定 (UVLO) 保护和过温关断保护
- 带闭锁模式的过压保护 (OVP)
- 可调输出范围：0.6V 至 90%的VIN（最大值 5.5V）
- 采用 QFN-21 (3mmx4mm) 封装
正在供货产品型号
MPQ8643GLE-Z MPQ8643GLE-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
