MPQ7228-AEC1

16 通道灌电流 LED 驱动器,带自适应反馈控制 (AFC) 和 UART 接口,符合 AEC-Q100 标准

Shopping Cart购买

MPQ7228-AEC1

16 通道灌电流 LED 驱动器,带自适应反馈控制 (AFC) 和 UART 接口,符合 AEC-Q100 标准

详情

MPQ7228-AEC1 是一款 16 通道的灌电流 LED 驱动器。该器件每通道额定电流高达 200mA,16 个 IC 可以级联在一起以创建 256 通道解决方案。

MPQ7228-AEC1 专门针对动画或动态照明应用进行了优化。它为每个通道提供 12 位脉宽调制 (PWM) 调光和 6 位模拟调光寄存器,并可对每个通道进行单独控制。 MPQ7228-AEC1 采用通用异步接收器-发送器 (UART) 通信协议,可实现与主机微控制器 (MCU) 之间稳健的通信。

MPQ7228-AEC1 具有自适应反馈控制 (AFC) 功能,可最大限度地提高系统效率。预稳压器(例如降压稳压器)的输出电压可实时调整,以使通道电压保持最小值(200mA 时通常具有 300mV 净空电压)。

MPQ7228-AEC1提供频谱扩展 (FSS)功能以优化 EMC 性能。其LED 电流的斜率和通道之间的相移也可以进行数字配置。MPQ7228-AEC1 还通过故障安全 (/FS) 指示器助力实现功能安全的系统设计。该器件完善的保护功能包括了 LED 开路/短路保护、ISET 引脚开路/短路保护和过温关断保护。一旦发生故障情况,故障指示器将被拉低,同时相应的故障寄存器也会被设置。

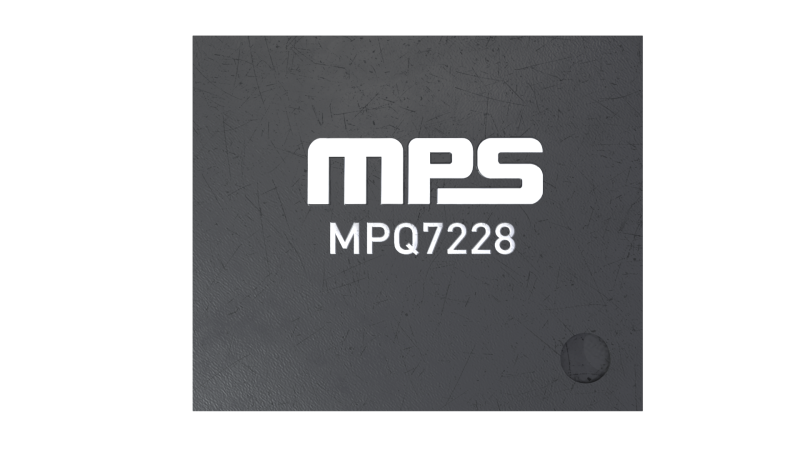

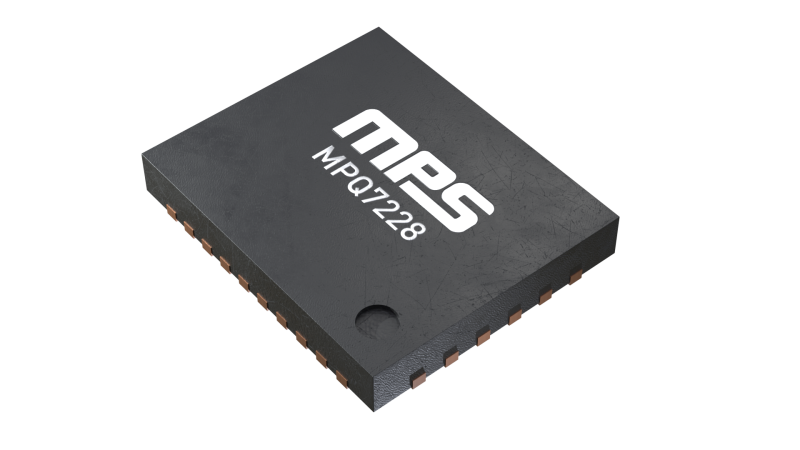

MPQ7228-AEC1 采用 QFN-32 (5mmx6mm) 封装,并符合 AEC-Q100 认证。

  • 显示更多 显示较少 Show more

产品特性和优势

  • 可扩展性:
    • 16 通道,200mA最大电流/通道
    • 可级联多达 16 个 IC,最多 256 个通道
    • 引脚可配置器件地址
  • 专为汽车应用而设计:
    • 支持2.5V冷车启动
    • -40°C 至 +150°C 工作结温 (TJ) 范围
  • 更低热量生成及优化的效率:
    • 自适应反馈控制 (AFC) 可动态优化预稳压器输出
    • 200mA 时灌电流净空电压为 300mV
    • 多个 IC 的净空电压优化
  • 强大的通信能力:
    • 兼容2Mbps UART 接口
    • 每通道具备 12 位脉宽调制 (PWM) 调光或 6 位模拟调光
  • 专门针对 EMI/EMC 降低进行了优化:
    • 可配置相移和斜率
    • 频谱扩展 (FSS)(内部时钟)
    • 可选 PWM 调光频率
    • 符合 CISPR25 5 类标准
  • 附加功能:
    • 提供功能安全文档用于支持系统满足 ASIL 要求
    • 用于系统保护和诊断的故障安全 (/FS) 引脚和故障寄存器:
      • LED 短路(接地和接电池)
      • LED开路
      • 过温警告和关断
      • ISET 引脚开路/短路
    • 一次性可编程 (OTP) 存储器

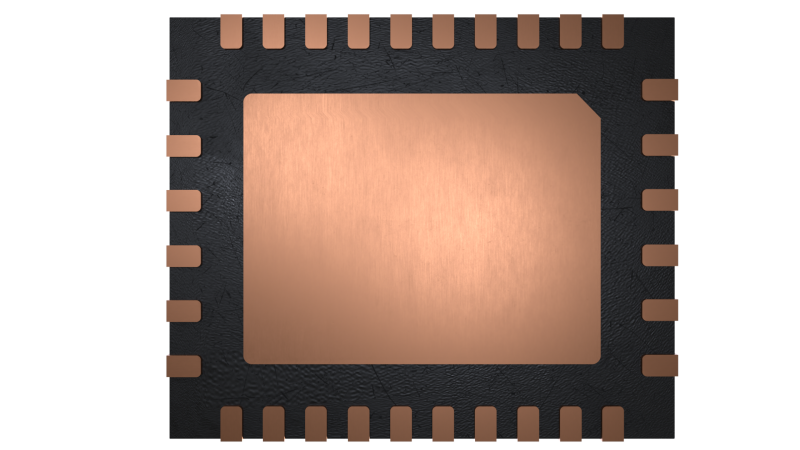

    • 采用侧面镀锡的 QFN-32 (5mmx6mm) 封装
    • 符合 AEC-Q100 等级1认证
显示更多 显示较少 Show more

正在供货产品型号

MPQ7228GQJE-xxxx-AEC1-Z MPQ7228GQJE-xxxx-AEC1-P MPQ7228GQJE-0000-AEC1-Z MPQ7228GQJE-0000-AEC1-P

P&Z的含义 显示更多

相关产品

EVQ7228-QJ-00A 带自适应反馈控制 (AFC) 的16 通道灌电流 LED 驱动器评估板,符合 AEC-Q100 认证

EVQ7228-QJ-00A是用于演示MPQ7228-AEC1功能的评估板。MPQ7228-AEC1 是一款 16 通道的灌电流 LED 驱动器。该器件每通道额定电流高达 200mA,16 个 IC 可以级联在一起以创建 256 通道解决方案。

MPQ7228-AEC1 专门针对动画或动态照明应用进行了优化。它为每个通道提供 12 位脉宽调制 (PWM) 调光和 6 位模拟调光寄存器,并可对每个通道进行单独控制。 MPQ7228-AEC1 采用多帧通用异步接收器-发送器 (UART) 通信协议,可实现与主机微控制器 (MCU) 之间稳健的通信。

MPQ7228-AEC1 具有自适应反馈控制 (AFC) 功能,可最大限度地提高系统效率。预稳压器(例如降压稳压器)的输出电压可实时调整,以使通道电压保持在最小值(300mV 最小净空电压)。

MPQ7228-AEC1 采用侧面镀锡的 QFN-32 (5mmx6mm) 封装,并符合 AEC-Q100 等级1认证。

¥362.50
+ 税

MPQ7228-AEC1 Resources

设计资源

元件库,封装库和 3D 模型
30种以上格式 Show more
Cad Symbols 元件库 (36)
Cad Footprints 封装库 (34)
Cad 3D Models 3D 模型 (15)

直接从MPS购买

标准定价


有货

MPQ7228GQJE-0000-AEC1-Z MPQ7228GQJE-0000-AEC1-P
  • 包: QFN-32 (5x6)

5,000每卷

现货价格 ¥18.85 1K

  • 数量 单价
  • 1
    ¥39.59
  • 10
    ¥35.38
  • 100
    ¥29.73
  • 250
    ¥28.28
  • 500
    ¥24.72
  • 1K
    ¥18.85
量大请询价 询价
库存: 7,787

现在下单,可于2025 年 4 月 4 日前发货,库存达7,787片

更多数量的交货时间

更多数量预计于2025 年 7 月 22 日前发货


5,000每卷

3-10个工作日内到货。 每单运费仅为 5 美元。



创建myMPS+账号申请免费样品
MPQ7228GQJE-xxxx-AEC1-Z MPQ7228GQJE-xxxx-AEC1-P
  • 包: QFN-32 (5x6)

5,000每卷

现货价格 ¥18.85 1K

  • 数量 单价
  • 1
    ¥39.59
  • 10
    ¥35.38
  • 100
    ¥29.73
  • 250
    ¥28.28
  • 500
    ¥24.72
  • 1K
    ¥18.85
量大请询价 询价
库存: 1,000

现在下单,可于2025 年 4 月 4 日前发货,库存达1,000片

更多数量的交货时间

更多数量预计于2025 年 7 月 22 日前发货


5,000每卷

3-10个工作日内到货。 每单运费仅为 5 美元。



创建myMPS+账号申请免费样品
质量方针和证书
所有 MPS 产品都保证无铅,无卤素,并且遵守 RoHS 规范。详情请见“环境认证”。
