详情
MPQ7210-AEC1 是一款同步双路降压 LED 驱动器，它可以作为恒流源驱动两个独立 LED 通道。该器件支持高达 2A 的每通道输出电流 (IOUT)，也可以并联两个通道以支持高达 4A 的电流。
MPQ7210-AEC1 支持4.5V 至 60V 的输入电压 (VIN) 范围，并允许每通道串联最多 12 个 LED。与矩阵管理器配合使用时，它是驱动自适应远光灯或矩阵大灯的理想选择。
MPQ7210-AEC1提供全套安全保护功能，包括用于报告故障的/FS引脚，以及过流保护 (OCP)、欠压锁定 (UVLO)保护、早期温度告警和过温关断保护。该器件通过这些保护功能来确保系统满足功能安全要求。
此外，MPQ7210-AEC1还集成10 位模数转换器 (ADC) 以监控 VIN、输出电压 (VOUT)、VCC 电压 (VCC) 和结温 (TJ)，并将数据记录在内部寄存器中。微控制器 (MCU) 通过串行外设接口 (SPI)可以读取这些诊断信息。MPQ7210-AEC1通过SPI还可以预设寄存器内的调光配置文件并屏蔽故障 (/FS) 引脚上的干扰信号。

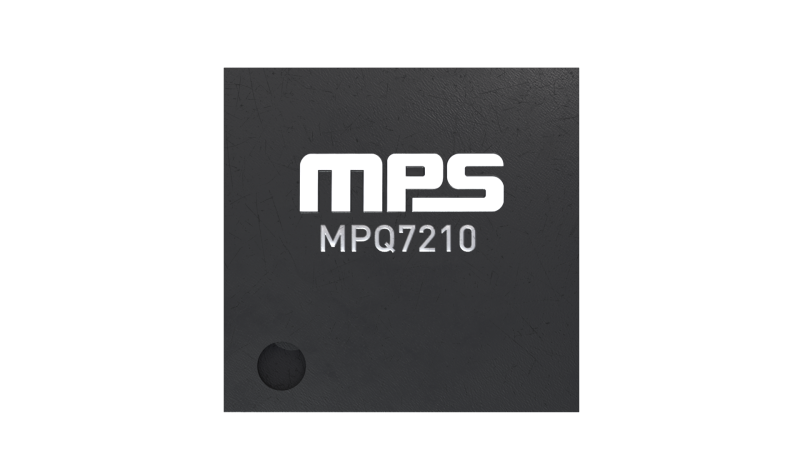

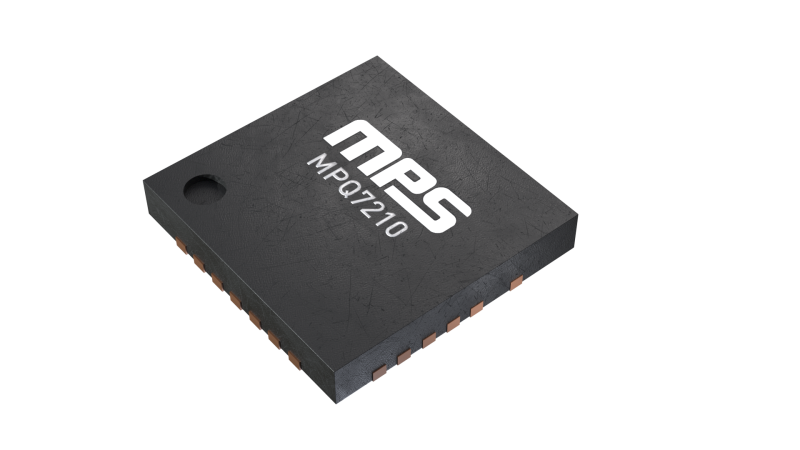

MPQ7210-AEC1 最大程度降低了对外部元件的需求，它采用 QFN-26 (5mmx5mm) 封装并符合 AEC-Q100 等级1认证。
-
显示更多
显示较少
产品特性和优势
- 专为汽车 LED 应用而设计：
- 4.5V 至 60V 宽输入电压 (VIN) 范围
- 2A 双通道降压
- 4A 单通道降压
- ±3% LED 电流精度
- -40°C 至 +150°C 工作结温 (TJ)范围
- 8 位模拟调光
- 12 位脉宽调制 (PWM) 调光
- 专门针对 EMC/EMI 进行了优化：
- 220kHz、420kHz、1.1MHz 和 2.3MHz 可选开关频率 (fSW)
- 频谱扩展功能 (FSS)
- 兼容CISPR 25 Class 5安全标准
- 全套安全保护功能：
- 用于监控 VIN、VOUT、VCC和TJ的模数转换器 (ADC)
- 故障安全 (/FS) 引脚和寄存器
- 输出欠压保护 (UVP)
- 过流保护(OCP)
- 早期过温告警
- 过温关断保护
- 具有可配置功能的串行外设接口 (SPI)
- 电流限制
- 其他功能：
- 多页一次性可编程 (OTP) 存储器

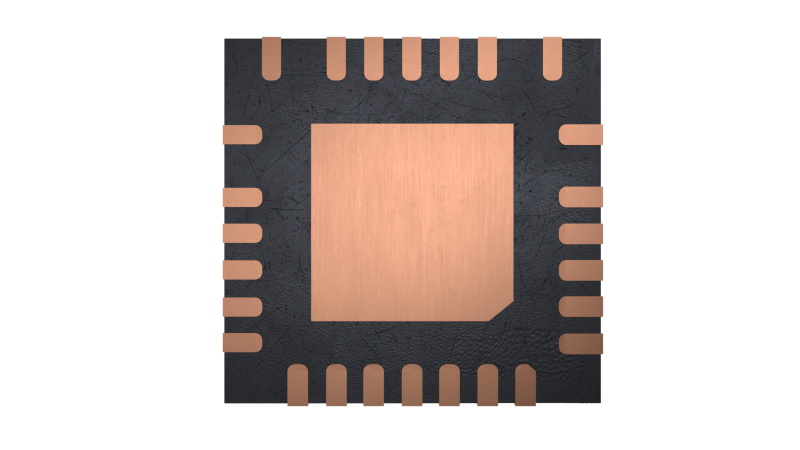

- 采用侧面镀锡的 QFN-26 (5mmx5mm) 封装
- 符合 AEC-Q100 等级1认证
正在供货产品型号
MPQ7210GUE-0000-AEC1-Z MPQ7210GUE-0000-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
