MPQ6541-AEC1

MPQ6541-AEC1

支持 PWM 和 ENBL 输入的 40V、8A、三相功率级，符合 AEC-Q100 认证

Datasheet

详情

MPQ6541-AEC1 是一款三相直流无刷 (BLDC) 电机驱动器。该器件集成了由 6 个 N 沟道功率 MOSFET 组成的 3 个半桥，还集成了 6 个预驱动器、2 个栅极驱动电源和 3 个电流采样放大器。

MPQ6541-AEC1 为每个半桥提供集成使能 (ENBL) 和脉宽调制 (PWM) 输入，MPQ6541A-AEC1 则提供独立的高端 (HS) 输入和低端 (LS) 输入。除此以外，MPQ6541-AEC1 与 MPQ6541A-AEC1 完全相同，对 MPQ6541-AEC1 的说明同样适用于 MPQ6541A-AEC1，除非另有说明。

MPQ6541-AEC1 可在 1 秒内提供高达 12A 的峰值输出电流 (I_OUT)，以及高达 8A 的连续 I_OUT （具体取决于散热条件和 PCB 布局）。它采用内部电荷泵为上管 MOSFET (HS-FET) 生成栅极驱动电源电压，并利用涓流充电电路来维持足够的栅极驱动电压，以实现 100% 占空比运行。

MPQ6541-AEC1 的内部安全功能包括过温关断保护、欠压锁定 (UVLO) 保护和过流保护 (OCP)。

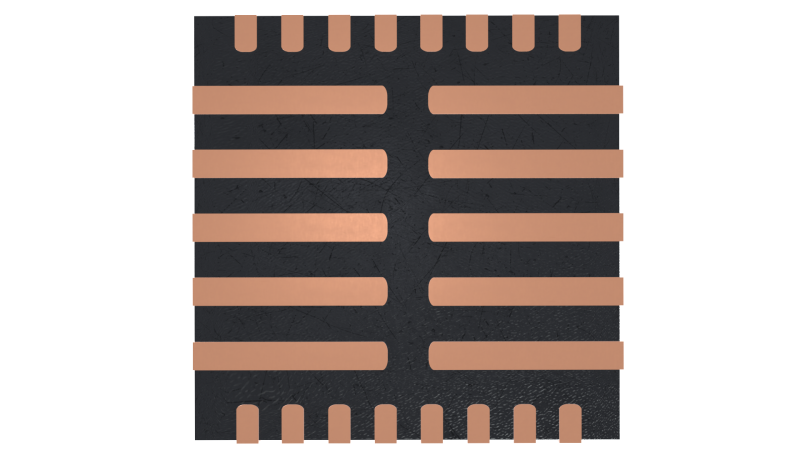

MPQ6541-AEC1 采用 TQFN-26 (6mmx6mm) 封装。

产品特性和优势

4.75V 至 40V 工作电源电压
3 个集成半桥驱动器
高达 8A 的连续输出电流 (I_OUT)
每个 MOSFET 都具有15mΩ导通电阻 (R_DS(ON))
MPQ6541-AEC1: 支持 PWM 和 ENBL 输入
MPQ6541A-AEC1: 支持 HS 和 LS 输入
内部电荷泵支持 100% 占空比运行
自动同步整流
欠压锁定 (UVLO) 保护和过压保护 (OVP)
过温关断保护
过流保护 (OCP)
集成双向电流采样放大器
采用侧面镀锡 TQFN-26 (6mmx6mm) 封装
符合 AEC-Q100 等级 1 认证

正在供货产品型号

MPQ6541GQKTE-AEC1-Z MPQ6541GQKTE-AEC1-P

P&Z的含义

相关产品

MPQ6541AGQKTE-AEC1 支持 HS 和 LS 输入的 40V、8A、三相功率级，符合 AEC-Q100 认证

MPQ6541A-AEC1 是一款三相无刷直流 (BLDC) 电机驱动器。该器件集成了由 6 个 N 沟道功率 MOSFET 组成的 3 个半桥，还集成了 6 个预驱动器、2 个栅极驱动电源和 3 个电流采样放大器。

MPQ6541A-AEC1 集成了独立的高端 (HS) 输入和低端 (LS) 输入，而 MPQ6541-AEC1 则为每个半桥提供集成使能 (ENBL) 和脉宽调制 (PWM) 输入。除此以外，MPQ6541A-AEC1 与 MPQ6541-AEC1 完全相同，对 MPQ6541A-AEC1 的说明同样适用于 MPQ6541-AEC1，除非另有说明。

MPQ6541A-AEC1 可在 1 秒内提供高达 12A 的峰值输出电流 (I_OUT)，以及高达 8A 的连续 I_OUT （具体取决于散热条件和 PCB 布局）。它采用内部电荷泵为上管 MOSFET (HS-FET) 生成栅极驱动电源电压，并利用涓流充电电路来维持足够的栅极驱动电压，以实现 100% 占空比运行。

MPQ6541A-AEC1 的内部安全功能包括过温关断保护、欠压锁定 (UVLO) 保护和过流保护 (OCP)。

MPQ6541-AEC1 采用 TQFN-26 (6mmx6mm) 封装。

¥77.18
+ 税
