- MPQ5852-AEC1
MPQ5852-AEC1
Session textval
Session Titefor popup
详情

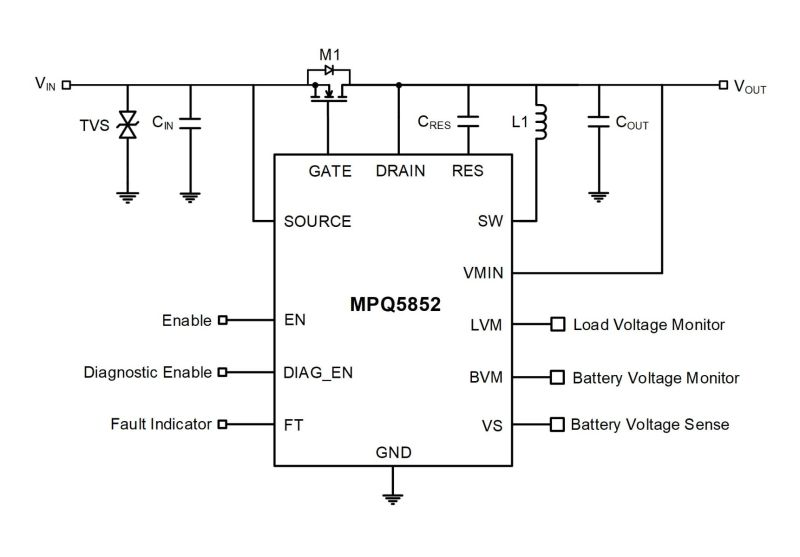

MPQ5852-AEC1 是一款智能二极管控制器,它可以取代肖特基二极管驱动外部 N-MOSFET ,实现反向输入保护。该器件具有20mV 超低压差,可最大限度地降低功耗并实现较低的最小输入电压 (VIN)。其 4μA 待机电流使其成为电池供电应用的理想选择,超快速瞬态响应则确保该器件能够对高达 100kHz 的交流频率进行整流。
MPQ5852-AEC1 集成了一个内部升压器,即使在低 VIN条件下,也能提供升压电压用于导通外部 N 沟道 MOSFET。该器件具有极低的欠压 (UV) 阈值,因此可提供宽工作电压范围,以满足 ISO16750 中规定的恶劣启动条件。该器件还支持低至 0V 的冷启动电压。
除了防反保护和反向脉冲保护外,MPQ5852-AEC1 还可在欠压(UV)、过压 (OV) 和过温 (OV)等故障条件下为汽车电子控制单元 (ECU) 提供多种诊断功能。

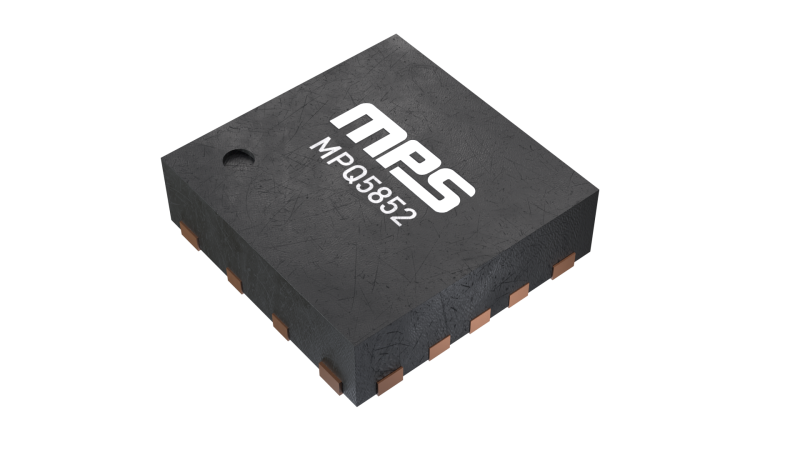

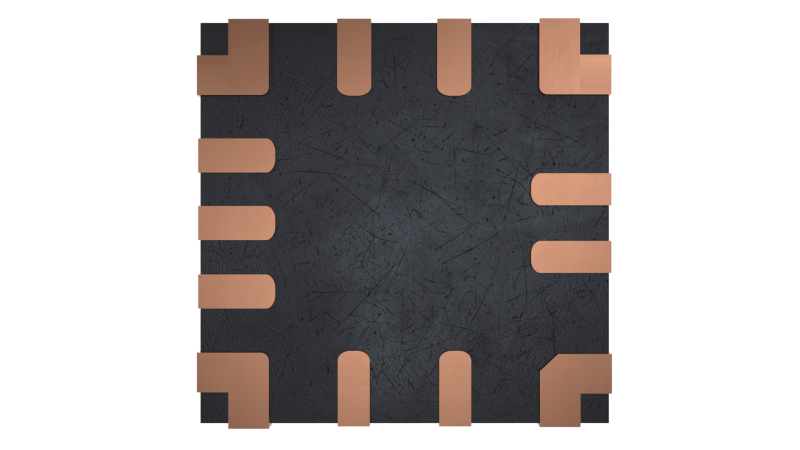

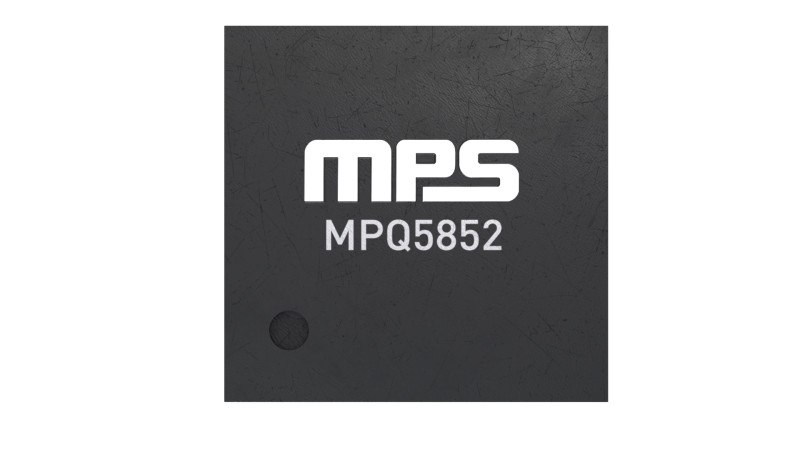

MPQ5852-AEC1 采用 QFN-13 (3mmx3mm) 封装。
- 显示更多 显示较少
产品特性和优势
- 专为应对严苛的汽车瞬态条件并满足 AEC-Q100 要求而设计:
- 高达 42V的负载突降容限
- -40V 防反电压
- 支持低至 0V的冷启动
- 整流交流频率可高达 100kHz
- 符合AEC-Q100 等级1认证
- 更低热量产生:
- 栅极驱动能力强,开关损耗小
- 20mV 超低压差
- 可延长汽车电池寿命:
- 待机期间具有4μA低静态电流 (IQ)
- 整流模式下具有30μA低 IQ
- DIAG_EN 引脚可禁用诊断功能以实现低 IQ操作
- 占板尺寸小:
- 采用 QFN-13 (3mmx3mm) 封装
- 提供侧面镀锡封装
- 强大的保护和诊断功能:
- 电池和负载的欠压 (UV) 和过压 (OV) 监控
- 电池电压 (VBATT) 采样
- 过温 (OT) 警告
- 通过 FT 引脚提供故障指示
- 功能安全系统设计能力:
- 兼容MPSafeTM:提供功能安全支持文档
正在供货产品型号
MPQ5852GQE-xxxx-AEC1-Z MPQ5852GQE-xxxx-AEC1-P MPQ5852GQE-0000-AEC1-Z MPQ5852GQE-0000-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
