详情
MPQ5476 是一款完整的电源管理 IC (PMIC)，它集成了四个高效率降压 DC/DC 变换器，并采用恒定导通时间 (COT) 控制来提供快速瞬态响应。其1000kHz 的开关频率 (fSW) 极大地减小了所需的外部电感和电容尺寸。
MPQ5476 通过脉冲频率调制 (PFM) 模式实现高轻载效率，还通过 I2C 接口支持动态电压调节 (DVS)、强制放电模式、电源正常 (PG) 模式和关断模式。该器件还支持默认电压设置模式。输出电压（VOUT）可通过I2C总线调节或通过存储器预设。
MPQ5476 通过在线 I2C 总线或存储器控制具有软启动功能和延迟时间的上电顺序。

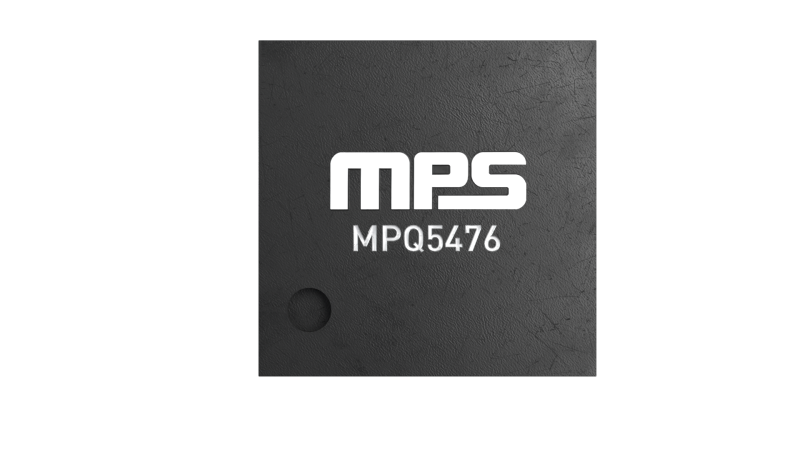

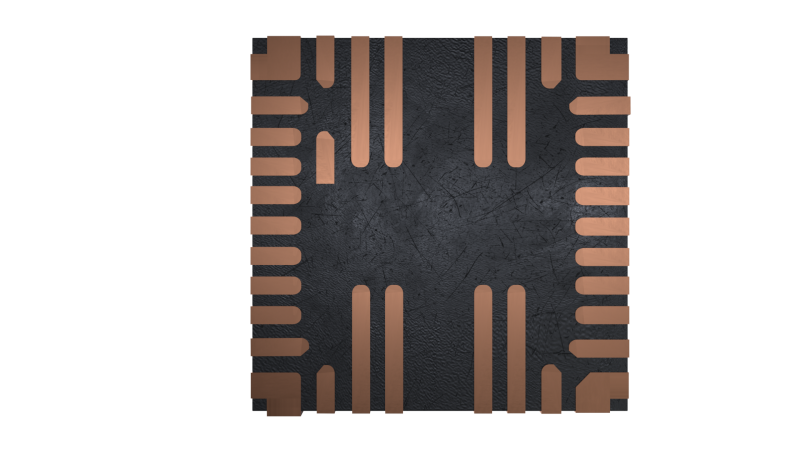

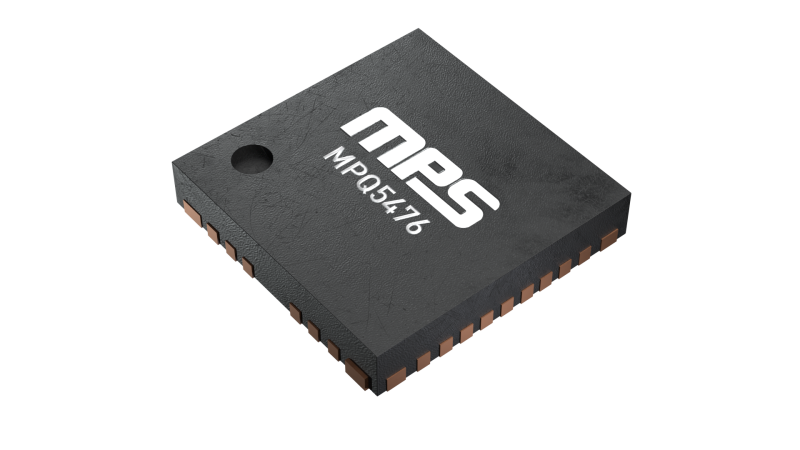

MPQ5476 最大限度减少了所需的外部元器件，并采用节省空间的 QFN-35 (5mmx5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 5.75V 至 15V 宽输入电压 (VIN) 范围
- 自适应恒定导通时间 (COT) 控制可实现超快瞬态响应
- 4个高效率降压稳压器：
- Buck 1：6A、0.5V 至 2.75V、10mV 步进值
- Buck 2：6A、0.5V 至 2.75V、10mV 步进值
- Buck 3：6A、0.5V 至 2.75V、10mV 步进值
- Buck 4：6A、0.5V 至 2.75V、10mV 步进值
- 全集成 MOSFET
- I2C接口控制：
- 动态电压调节 (DVS) 和通道输出电压 (VOUT) 关断
- 自动脉宽调制 (PWM)/脉冲频率调制 (PFM) 模式或强制 PWM 模式
- 下拉模式强制所有通道放电
- 支持可调放电电阻
- Buck 1/Buck 2 在并联模式下支持高达 12A 的连续电流
- 开漏电源正常 (PG) 指示
- 过流保护 (OCP)
- 欠压锁定 (UVLO)保护
- 欠压保护 (UVP)
- 过压保护 (OVP)
- 过温关断保护
- 采用 QFN-35 (5mmx5mm) 封装
正在供货产品型号
MPQ5476GU-0000-Z MPQ5476GU-0000-P MPQ5476GU-0001-Z MPQ5476GU-0001-P MPQ5476GU-xxxx-Z MPQ5476GU-xxxx-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
