- MPQ5077A-AEC1
MPQ5077A-AEC1
Session textval
Session Titefor popup
详情
MPQ5077A 是一款可配置负载开关,可在 1.2V 至 5.5V 输入电压 (VIN) 范围内提供高达 7A 的负载保护。该器件采用超小尺寸封装,并具有低导通电阻 (RDS(ON) ),可为汽车信息娱乐系统、仪表盘和高级驾驶辅助系统 (ADAS) 等应用提供高效率、小尺寸的解决方案。
MPQ5077A 利用软启动 (SS) 功能来避免电路启动期间的浪涌电流,同时还提供可配置软启动时间 (tSS)、输出放电功能、过流保护 (OCP) 和过温关断保护。
MPQ5077A利用采样 MOSFET 拓扑实现输出源最大负载的限流功能,限流幅度由 ILIM 引脚与地之间的外部电阻控制。它还利用内部电荷泵来驱动功率器件栅极,因此可采用仅 10mΩ 的超低 RDS(ON) DMOS 功率 MOSFET。

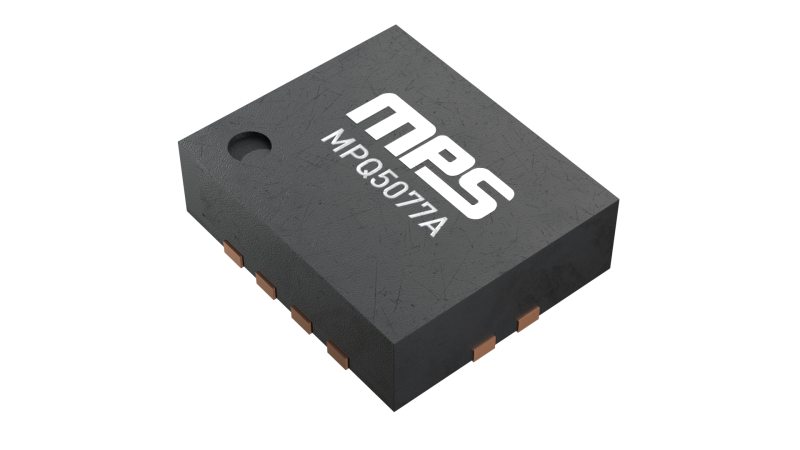

MPQ5077A 采用超小尺寸 QFN-13 (2.5mmx3mm) 封装,并符合 AEC-Q100 认证。
- 显示更多 显示较少
产品特性和优势
- 符合工业/汽车应用温度范围
- 集成 10mΩ低导通电阻 (RDS(ON)) MOSFET
- 可调启动斜率
- 1.2V 至 5.5V 宽输入电压 (VIN) 范围
- 关断电流<1μA
- 可配置 7A 电流限制 (ILIMIT)
- 输出放电
- 使能 (EN) 引脚
- 短路保护 (SCP) 响应<200ns
- 推挽式电源正常 (PG) 指示器
- 过温保护

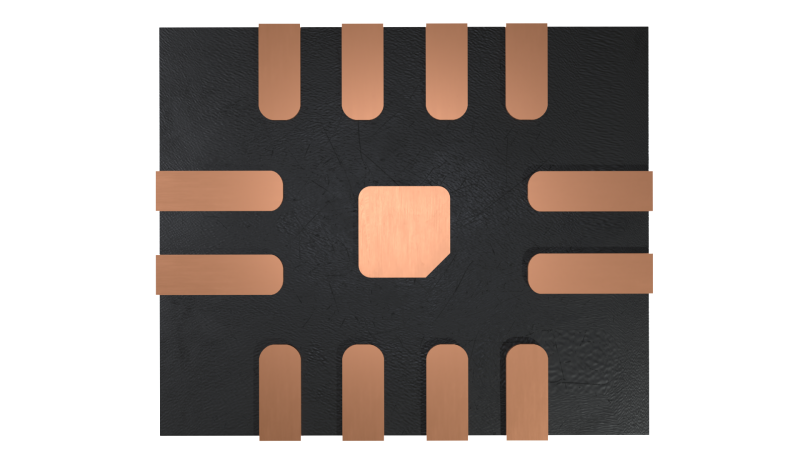

- 采用小尺寸、节省空间的 QFN-13 (2.5mmx3mm) 封装
- 符合AEC-Q100 等级1认证
正在供货产品型号
MPQ5077AGQBE-AEC1-Z MPQ5077AGQBE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
