购买- MPQ4483-AEC1
MPQ4483-AEC1
Session textval
Session Titefor popup
详情
MPQ4483 是一款高频、同步整流、降压开关模式变换器。它在宽输入电压 (VIN) 范围内可实现高达 3A 的输出电流 (IOUT)，同时具有出色的负载和线性调整率。该器件采用同步模式以在整个输出负载范围内实现更高效率。
MPQ4483 通过两个可调 CC 限制阈值为输出提供恒流 (CC) 限制功能。该器件还支持 BC 1.2 专用充电端口 (DCP) 模式和充电下行端口 (CDP) 模式。
其故障条件保护功能包括打嗝模式的电流限制、过压保护 (OVP)、电池接地短路保护和过温关断保护。

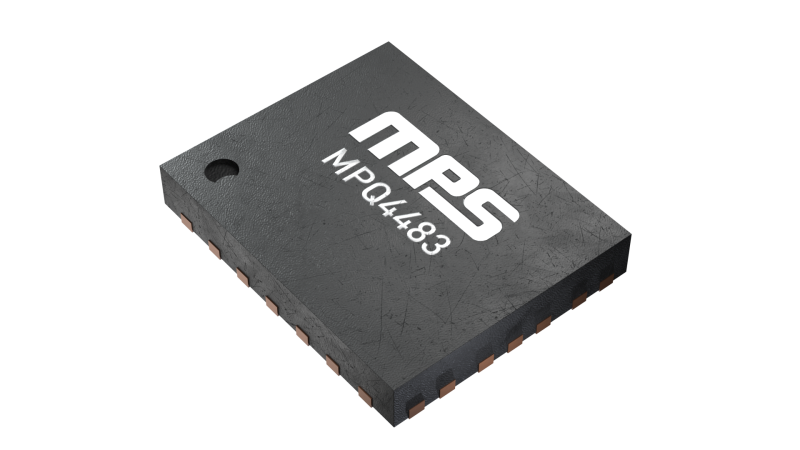

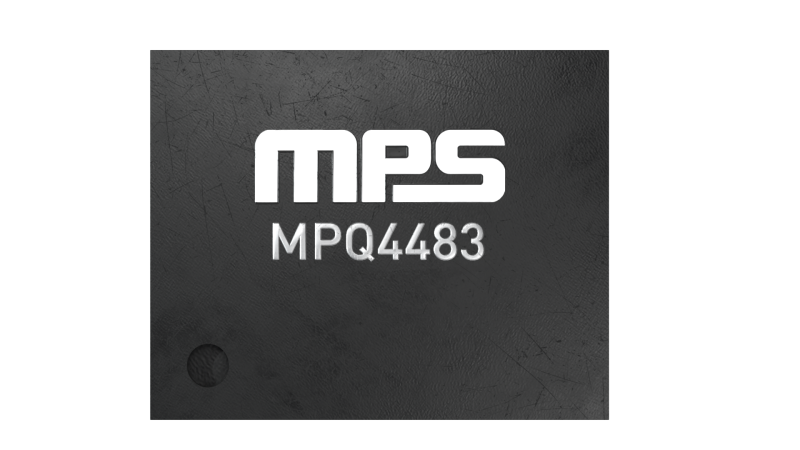

MPQ4483只需少量的现有标准外部元器件，并采用 QFN-25 (4mmx5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 支持 BC 1.2 充电下行端口 (CDP) 模式
- 支持 BC 1.2 专用充电端口 (DCP) 模式、Apple Divider模式和 1.2V/1.2V 模式
- 支持双向 USB 2.0 高速数据切换
- 4.2V 至 36V的工作输入电压 (VIN) 范围
- 高达 3A 的输出电流 (IOUT)
- 内部自动使能 (EN) 上拉
- 25mΩ 和 20mΩ 低导通电阻 (RDS(ON))内部降压功率 MOSFET
- 集成 4mΩ 接地采样电阻
- 200kHz 至 2.2MHz 的可调频率
- 可调两级恒流 (CC) 限制
- 强制脉宽调制 (PWM) 模式
- 200kHz 至 2.2MHz 的同步频率
- 450kHz 开关频率 (fSW) 的频谱扩展选项
- EN 关断放电功能
- 低压差 (LDO) 模式
- 电池接地短路保护驱动器
- 输出过压保护 (OVP)
- 可调线路压降补偿
- 支持 1V 至 20V 可调输出

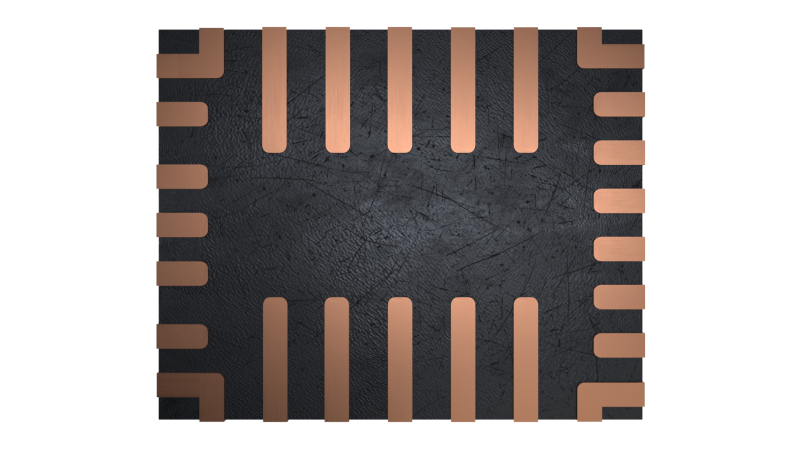

- 采用侧面镀锡 QFN-25 (4mmx5mm) 封装
- 符合AEC-Q100 等级1认证
正在供货产品型号
MPQ4483GV-AEC1-Z MPQ4483GV-AEC1-P MPQ4483GV-FD-AEC1-Z MPQ4483GV-FD-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
