购买- MPQ4425C-AEC1
MPQ4425C-AEC1
Session textval
Session Titefor popup
详情
MPQ4425C 是一款具有内部集成功率 MOSFET的高频同步整流、降压开关模式白光 LED (WLED) 驱动器。它提供了一种紧凑的解决方案，可在 4V 至 36V 的宽输入电压 (VIN) 范围内实现高达 1.5A 的连续输出电流 (IOUT)，同时具备出色的负载和线性调整率。
MPQ4425C采用同步模式操作，可在整个 IOUT 负载范围内实现高效率。其电流模式控制则提供了快速瞬态响应并使环路更加稳定。该器件还提供全面的保护功能，包括过流保护 (OCP) 和过温关断保护。

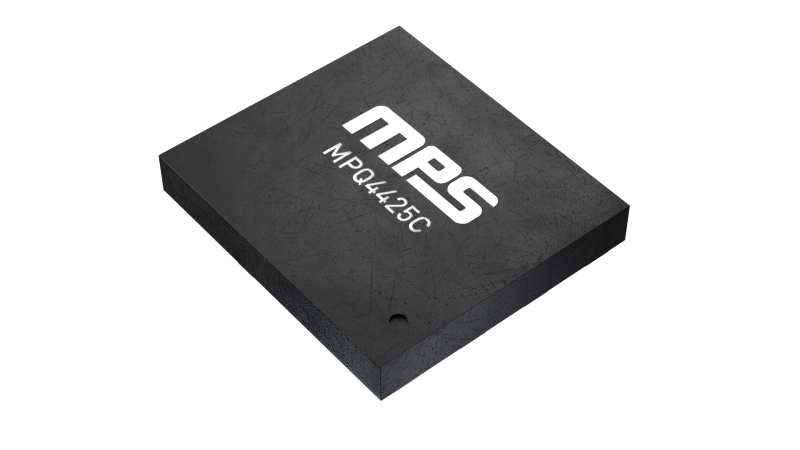

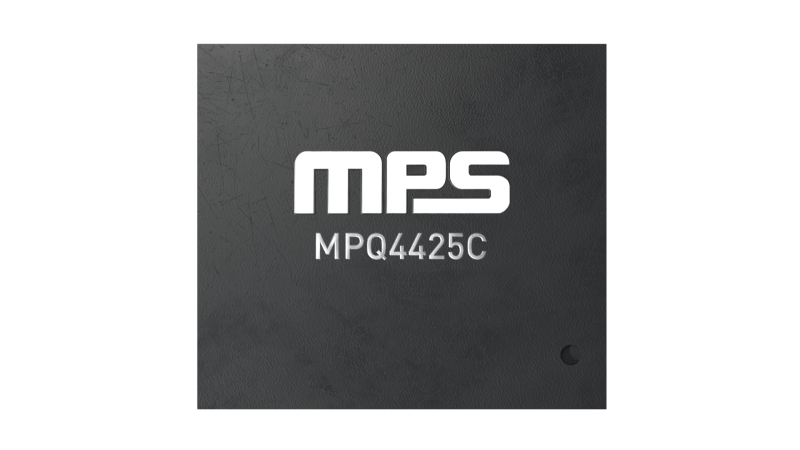

MPQ4425C只需很少数量的现有标准外部元器件，它采用节省空间的 QFN-13 (2.5mmx3mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 专为各种汽车LED 应用而设计：
- 4V 至 36V 宽工作输入电压 (VIN) 范围
- 高达5A 的连续 LED 电流 (ILED)
- 以最小 100Hz 调光频率 (fDIM) 实现脉宽调制 (PWM) 调光
- 可提高散热性能的高性能：
- 90mΩ/60mΩ 低导通电阻 (RDS(ON) 内部功率 MOSFET
- 0.195V 参考电压 (VREF)
- 高效率同步模式
- 优化EMC 和 EMI：
- 2MHz 默认开关频率 (fSW)
- 全面的保护功能：
- LED 短路、LED 开路和过温关断故障指示
- 具有谷值电流检测功能的过流保护 (OCP)
- 过温关断保护
- 附加功能：
- 强制连续导通模式 (FCCM)
- 内部软启动 (SS)
- 符合 CISPR25 5 类标准

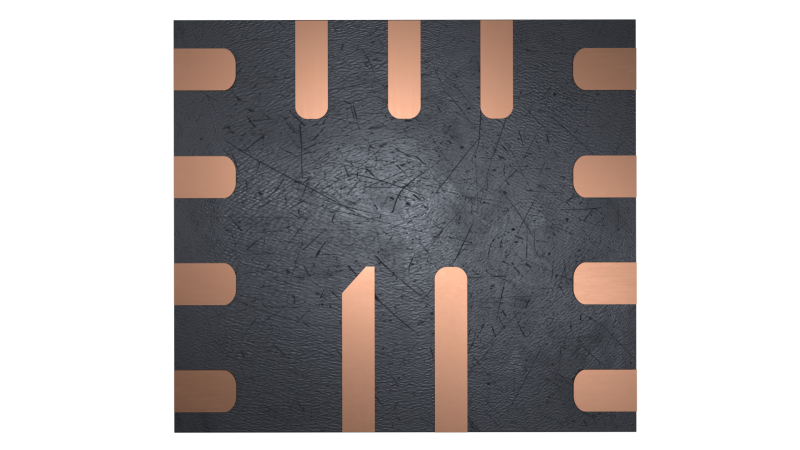

- 采用 QFN-13 (2.5mmx3mm) 封装
- 采用侧面镀锡封装
- 符合 AEC-Q100 等级1认证
正在供货产品型号
MPQ4425CGQBE-AEC1-Z MPQ4425CGQBE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
