详情
MPQ4346 是一款频率可调（350kHz 至 2.5MHz）的同步降压开关稳压器。它集成了内部上/下管功率 MOSFET（分别为 HS-FET 和 LS-FET），可提供高达 3A 的高效率输出电流 (IOUT)，同时具有固定频率和零延迟脉宽调制 (PWM) 控制以实现快速瞬态响应。
该器件具有3.3V 至 36V 的宽输入电压 (VIN) 范围和 42V 负载突降容限，适用于汽车输入环境中的各种降压应用。停机模式下具有 1μA 低静态电流 (IQ) ，因此还适用于电池供电应用。
MPQ4346在轻载条件下可降低开关频率 (fSW) 以减少开关和栅极驱动器损耗，从而实现宽负载范围内的高功率转换效率。其开漏电源正常 (PG) 信号可指示输出是否在其标称电压的 94% 至 106% 范围内。
MPQ4346提供过温关断保护以实现可靠的容错操作。它还为汽车冷车启动提供高占空比和低压差模式。

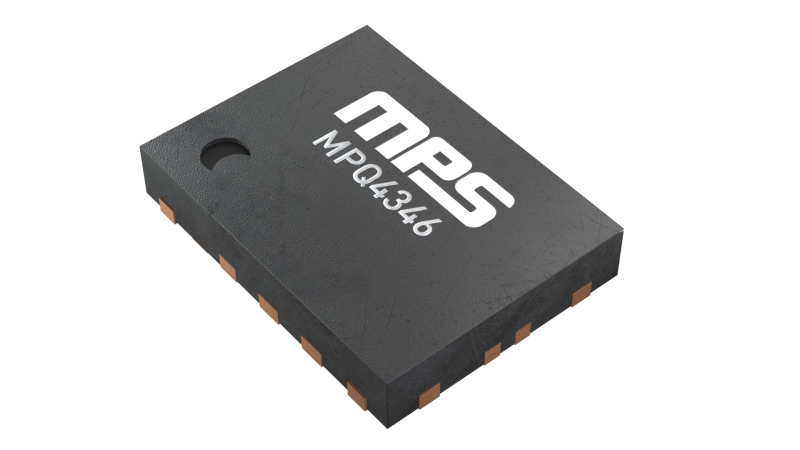

MPQ4346 采用 QFN-17 (3mmx4mm) 封装，符合 AEC-Q100 认证。
-
显示更多
显示较少
产品特性和优势
- 专为汽车应用设计：
- 42V 负载突降容限
- 支持 3.1V 冷车启动
- 低压差模式
- 3A 连续输出电流 (IOUT)
- 高达 36V的连续运行耐受电压
- 零延迟脉宽调制 (PWM) 控制
- 20ns 最小导通时间
- -40°C 至 +150°C 工作结温范围
- 符合 AEC-Q100 等级1认证
- 可延长电池寿命：
- 低至1μA的停机电源电流
- 3μA 睡眠模式静态电流 (IQ)
- 高级异步调制 (AAM) 模式可提高轻载效率
- 可改善散热的高性能：
- 内部 60mΩ 上管 MOSFET (HS-FET) 和 35mΩ 下管 MOSFET (LS-FET)
- 针对 EMC/EMI 降低进行了优化：
- 350kHz 至 2.5MHz 可调开关频率 (fSW)
- 对称 VIN 引脚分配
- 频谱扩展(FSS) 调制
- 符合 CISPR25 5 类标准
- MeshConnectTM 倒装芯片封装
- 附加功能：
- 固定输出选项：1V、1.1V、1.8V、2.5V、3V、3.3V、3.7V、3.8V 和 5V
- 电源正常 (PG) 输出
- 外部时钟同步
- 同步时钟输出
- 外部软启动 (SS)
- 带打嗝模式的过流保护 (OCP)
- 采用 QFN-17 (3mmx4mm) 封装
显示更多
显示较少
正在供货产品型号
MPQ4346GLE-5-AEC1-Z MPQ4346GLE-5-AEC1-P MPQ4346GLE-33-AEC1-Z MPQ4346GLE-33-AEC1-P MPQ4346GLE-37-AEC1-Z MPQ4346GLE-37-AEC1-P
