MPQ4262-AEC1

MPQ4262-AEC1

集成下管 MOSFET 和 I²C接口的汽车级36V、100W 升降压变换器，符合 AEC-Q100 认证

Datasheet

详情

MPQ4262-AEC1 是一款集成两个下管功率 MOSFET (LS-FET) 的升降压变换器。该器件可在特定输入电压 (V_IN) 电源范围内提供高达 100W 的峰值输出功率 (P_OUT)，且效率极高。

MPQ4262-AEC1 适用于 USB 供电 (PD) 应用。它可以通过I²C接口与外部USB PD控制器配合使用。I²C接口和一次性可编程 (OTP) 存储器实现了灵活的参数配置。

该器件的故障保护功能包括 CC 电流限制、输出过压保护 (OVP) 和过温关断 (TSD)保护。

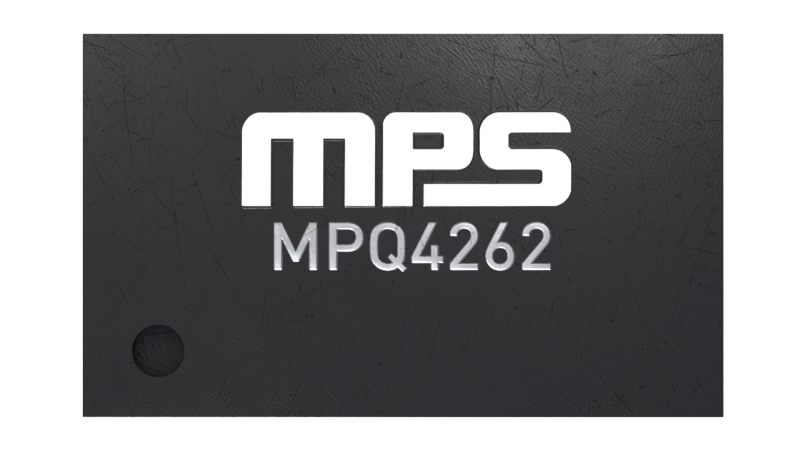

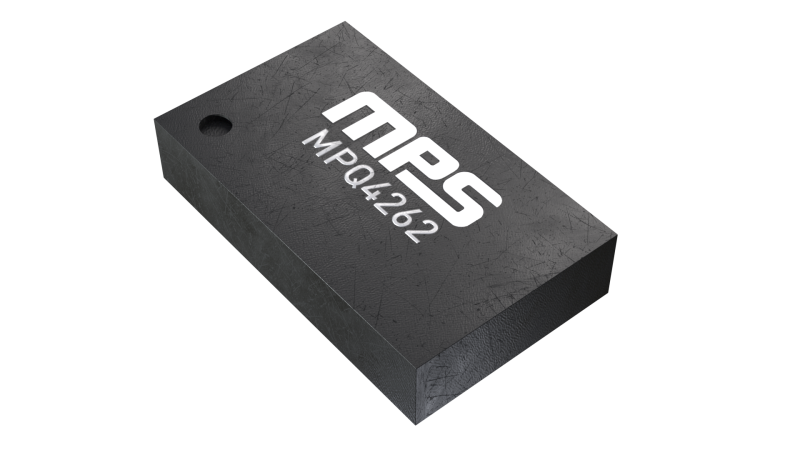

MPQ4262-AEC1 最大限度减少了所需的现有标准外部元器件。它采用 QFN-20 (3mmx5mm) 封装，符合 AEC-Q100 等级1 认证。

产品特性和优势

集成下管 MOSFET (LS-FET) 的 100W升降压变换器
集成栅极驱动器用于上管功率 MOSFET (HS-FET)
3.6V 至 36V 启动输入电压 (V_IN) 范围
当输出电压 (V_OUT) > 3.5V 时支持 2.8V 低 V_IN
1V 至 36V V_OUT范围
高达 5A 的输出电流 (I_OUT)
峰值效率高达 98%
通过I²C可配置参考电压 (V_REF) 范围：0.1V 至 2.147V，分辨率为 1mV
输出 CC 限流精度：±5%
符合 USB 供电 (PD) 3.0 和 PPS 规范
280kHz、420kHz 或 580kHz 可选开关频率 (f_SW)
可选强制脉宽调制 (PWM) 模式或自动脉冲频率调制 (PFM)/PWM 模式
输出偏置 VCC 低压差 (LDO) 可实现更高效率
电池接地短路保护
通过 R_SENS进行线路压降补偿
I²C、告警和一次性可编程 (OTP) 存储器
启用 (EN) 关断被动放电
输出过流保护 (OCP)、过压保护 (OVP) 和过温关断保护

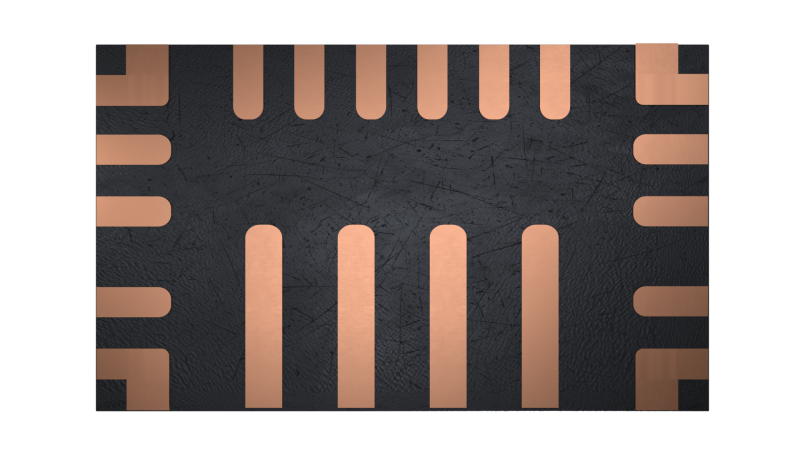

采用侧面镀锡的 QFN-20 (3mmx5mm) 封装
符合AEC-Q100 等级1认证

正在供货产品型号

MPQ4262GQVE-0000-AEC1-P MPQ4262GQVE-0000-AEC1-Z MPQ4262GQVE-0001-AEC1-P MPQ4262GQVE-0001-AEC1-Z MPQ4262GQVE-0002-AEC1-P MPQ4262GQVE-0002-AEC1-Z MPQ4262GQVE-xxxx-AEC1-P MPQ4262GQVE-xxxx-AEC1-Z

P&Z的含义

相关产品

EVQ4262-QVE-00A 集成两个LS-FET和 I²C接口的36V、100W 升降压变换器评估板，符合 AEC-Q100 认证

EVQ4262-QVE-00A 是用于演示 MPQ4262功能的评估板。MPQ4262 是一款集成了两个下管功率 MOSFET (LS-FET) 的升降压变换器。它可以在其输入电源范围内提供高达 100W 的峰值输出功率 (P_OUT)，且效率极高。

MPQ4262 专为 USB 供电 (PD) 应用而设计。它通过 I²C接口与外部 USB PD 控制器配合使用，并通过 I²C接口和一次性可编程 (OTP) 存储器实现灵活的配置。其完整的保护功能包括恒流限制、输出过压保护 (OVP) 和过温关断保护。

MPQ4262 最大限度减少了所需的现有标准外部元器件，并采用 QFN-20 (3mmx5mm) 封装。
