- MPQ4241-AEC1
MPQ4241-AEC1
Session textval
Session Titefor popup
详情
MPQ4241 是用于USB Type-C 端口的全集成解决方案。它具有带集成电源开关和 USB PD 控制器的降压变换器，可在宽输入电源电压 (VIN) 范围内实现高达 65W 的连续输出功率 (POUT)，并具有出色的负载和线性调整率。
MPQ4241 提供高精度的恒流 (CC) 过流保护 (OCP)。它专为 USB Type-C 端口设计，同时兼容传统的 USB Type-A 端口。Type-C 端口支持带可编程电源 (PPS)的USB 供电 (PD) R3.1，并向后兼容电池充电规范 (BC1.2)、Apple Divider模式和 1.2V/1.2V 模式的专用充电端口 (DCP) 方案，并且无需用户外部交互。该器件还支持QC4+和华为快充协议（FCP）模式。
MPQ4241提供可配置的 PDP管理状态机，以应对电池电压 (VBATT) 过低或过温的情况。当两个 MPQ4241器件用作双 PD 端口时，其内部功率共享逻辑能够智能分配总功率。MPQ4241还提供多种故障保护功能，包括固定供电输出 (PDO)、OCP、DP/DM/CCx 过压保护 (OVP)、输出 OVP 和过温关断保护。

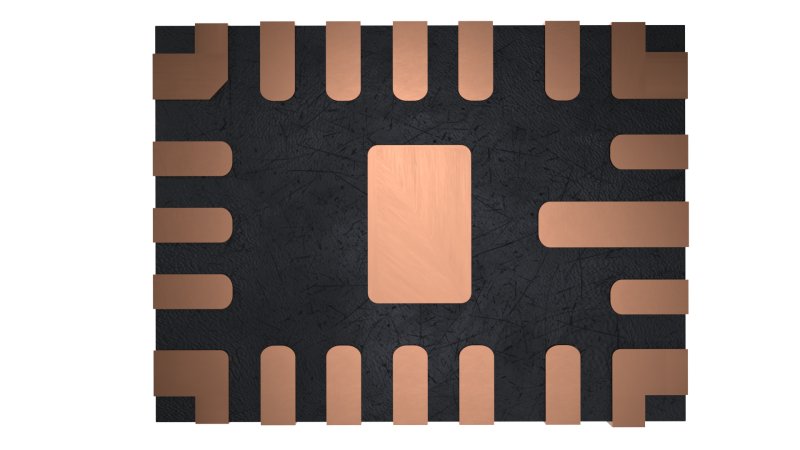

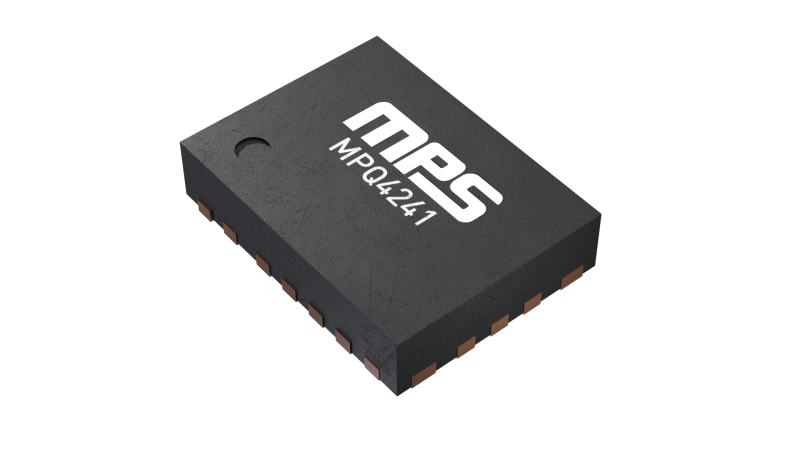

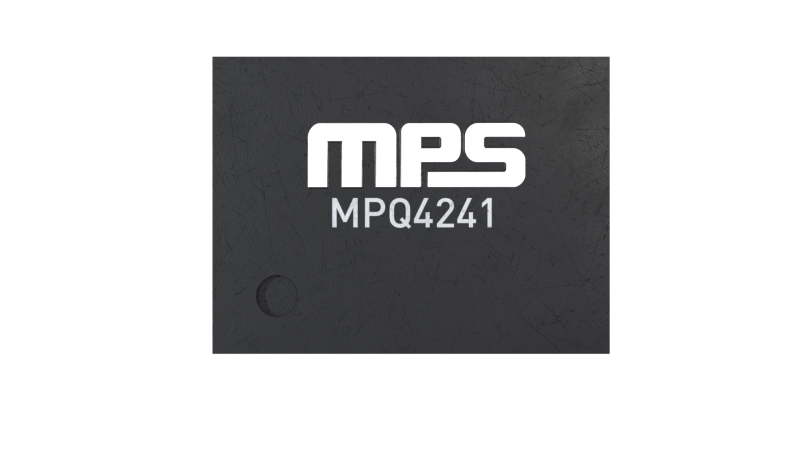

MPQ4241 最大限度减少了所需的现有标准外部元器件，它采用侧面镀锡的 QFN-21 (3mmx4mm) 封装，并符合 AEC-Q100 认证。
-
显示更多
显示较少
产品特性和优势
- 集成高效率降压变换器和供应商用供电 (PD) 控制器
- 4.5V 至 24V 的宽输入工作电压 (VIN) 范围
- 36V 耐受 VIN
- 3.3V 至 21V 的输出电压 (VOUT) 范围
- 高达 21V/65W 的输出功率 (POUT)
- 精确的内部输出恒流 (CC) 电流限制
- 具有内部 30mΩ/18mΩ 低 RDS(ON) MOSFET 的集成降压变换器
- 支持99.6%高占空比的低压差模式
- USB Type-C 独立模式下具备低静态电流 (IQ)
- 带抖动功能的 250kHz、420kHz 或 2.2MHz 开关频率 (fSW)
- 支持fSW 同步
- 支持USB Type-C V2.1
- 支持 USB PD R3.1 和可编程电源 (PPS)
- 支持QC4+规范和华为FCP
- 支持USB3.1集线器应用
- 支持 BC1.2、Apple 3A Divider模式和 1.2V/1.2V 模式的 DCP 方案
- CC/DP/DM 到 VBUS (14V) 的短路保护
- I2C接口
- 集成 1W VCONN 开关
- 输出线路压降补偿
- 输出过压保护 (OVP)
- 强制连续导通模式 (FCCM) 或自动脉冲频率调制 (PFM)/脉宽调制 (PWM) 模式
- 高温下自动功率降额
- 电池电量低时自动功率降额
- 采用侧面镀锡的 QFN-21 (3mmx4mm) 封装
- 符合 AEC-Q100 等级1认证
正在供货产品型号
MPQ4241GLE-0000-AEC1-Z MPQ4241GLE-0000-AEC1-P MPQ4241GLE-0001-AEC1-Z MPQ4241GLE-0001-AEC1-P MPQ4241GLE-xxxx-AEC1-Z MPQ4241GLE-xxxx-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
