MPQ4214-AEC1

MPQ4214-AEC1

40V 同步升降压控制器，带数字接口并可通过 IPWM 调节 OCP，符合 AEC-Q100 认证

Datasheet

详情

MPQ4214-AEC1 是一款同步、4开关升降压控制器，它能够调节不同的输出电压，并具有宽输入电压 (V_IN) 范围和高效率。MPQ4214-AEC1 提供数字接口以支持可调输出电压 (V_OUT)、V_OUT斜率控制和恒定输出电流限制。该器件适用于 USB Type-C 电源中的 USB 供电 (PD) 设计。

MPQ4214-AEC1 在降压模式下采用谷值电流控制，在升压模式下采用峰值电流控制，能够实现快速负载瞬态响应和平滑的升降压模式瞬态。MPQ4214-AEC1 还提供强制连续导通模式 (FCCM) 和可调平均电流限制，可以针对不同应用进行灵活设计。

该器件还提供打嗝模式过流保护 (OCP)、自动重试过压保护 (OVP)、可调软启动和可调欠压锁定 (UVLO) 等保护功能。

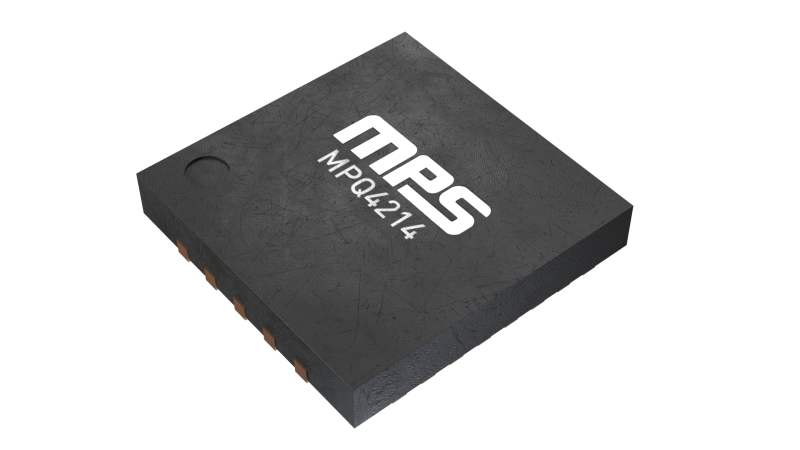

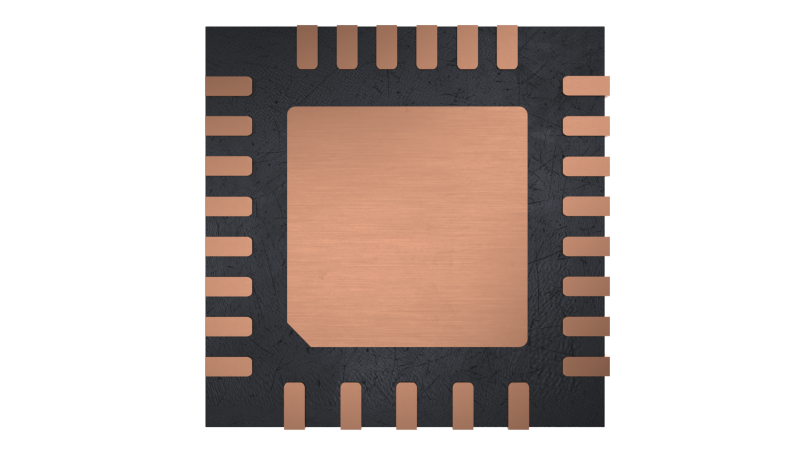

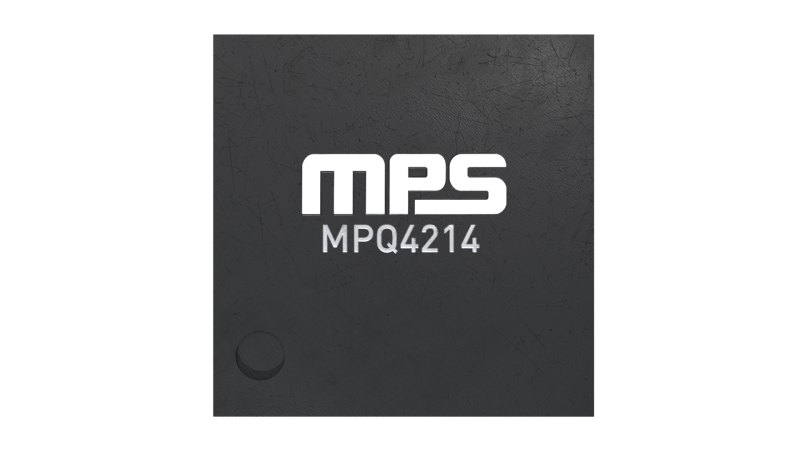

MPQ4214-AEC1 采用 QFN-27 (5mmx5mm) 封装，并符合 AEC-Q100 等级 1 认证。

产品特性和优势

6V 至 40V 启动输入电压 (V_IN) 范围
5V 至 40V 工作 V_IN 范围
灵活的参考电压 (V_REF) 选择：
- MPQ4214GU：可调 V_REF
- MPQ4214GU-12：1.2V 固定 V_REF
灵活的数字接口控制：
- 0.5V 至 36V 输出电压 (V_OUT) 范围
- 0.3V 至 2.047V V_REF 范围（步长为 1mV）
- 可选 V_OUT 斜率
- 可调输出恒定电流 (CC) 限制（步长为0.6A）
通过 IPWM 引脚实现可调输出电流 (I_OUT) 限制（步长<50mA）
用于实现 EMI 优化的频率抖动功能
集成 V_OUT 放电功能
可选 200kHz、300kHz、400kHz 和 600kHz 开关频率 (f_SW)
过流保护 (OCP)
短路保护 (SCP)
过压保护 (OVP)
EN 关断期间输出进入高阻抗状态
CC、OCP、OVP 和过压保护 (OTP) 中断指示器
采用 QFN-27 (5mmx5mm) 封装
符合 AEC-Q100 等级 1 认证

正在供货产品型号

MPQ4214GU-AEC1-Z MPQ4214GU-12-AEC1-Z MPQ4214GU-AEC1-P MPQ4214GU-12-AEC1-P

P&Z的含义

相关产品

EVQ4214-U-00A 40V 同步升降压控制器，带 I²C接口并通过 IPWM 调节OCP，符合 AEC-Q100 认证

EVQ4214-U-00A 是用于演示 MPQ4214GU-AEC1 功能的评估板。MPQ4214GU-AEC1 是一款同步4开关升降压控制器，它能够在宽输入电压范围 (V_IN) 内调节不同的输出电压 (V_OUT) 并具备高效率。

MPQ4214GU-AEC1 提供 I²C接口以支持 V_OUT配置、V_OUT斜率控制和恒定输出限流配置，它非常适合 USB Type-C 电源中的 USB 供电 (PD) 设计。

MPQ4214-AEC1 在降压模式下采用谷值电流控制，在升压模式下则采用峰值电流控制，因此能够提供快速负载瞬态响应和平滑的升降压模式瞬态。该器件还提供强制连续导通模式 (FCCM) 和可配置均流限制，可针对不同应用进行灵活的设计。MPQ4214GU-AEC1 具有带打嗝模式的过流保护 (OCP)、自动重试过压保护 (OVP)、可配置软启动 (SS) 和可配置欠压锁定 (UVLO)保护。

MPQ4214GU-AEC1 采用 QFN-27 (5mmx5mm) 封装，并符合 AEC-Q100 等级1认证。

¥183.25
+ 税

MPQ4214-AEC1 评估套件：带数字接口的 40V、USB Type-C PD 同步升降压控制器

Virtual Bench Pro 4.0

由 MPS 支持的图形用户界面（GUI），用于通过 I2C 接口配置和监控多个 MPS 数字电源解决方案
