购买- MPQ3522-AEC1
MPQ3522-AEC1
Session textval
Session Titefor popup
详情
MPQ3522是一款频率可调（350kHz 至 2.5MHz）的同步降压开关变换器，内部集成了上管MOSFET（HS-FET）和下管 MOSFET（LS-FET）。该器件采用峰值电流模式控制，提供高达 2A 的高效率输出电流 (IOUT)。
其3.3V 至 20V 的宽输入电压 (VIN) 范围适用于汽车输入环境中的各种降压应用。而1μA 的关断电流 (ISD) 使该变换器可用于电池供电应用。
MPQ3522通过在轻载条件下降低开关频率 (fSW) 以减少开关和栅极驱动器损耗，从而实现宽负载范围内的高功率转换效率。该器件还提供开漏电源正常 (PG) 信号以指示输出电压 (VOUT) 是否在其标称电压的 94.5% 至 105.5% 范围内。
其频率折返功能可防止启动期间电感电流 (IL) 的失控，过温关断保护则提供了可靠的容错操作。该器件还为汽车冷启动条件提供高占空比和低压差 (LDO) 模式。

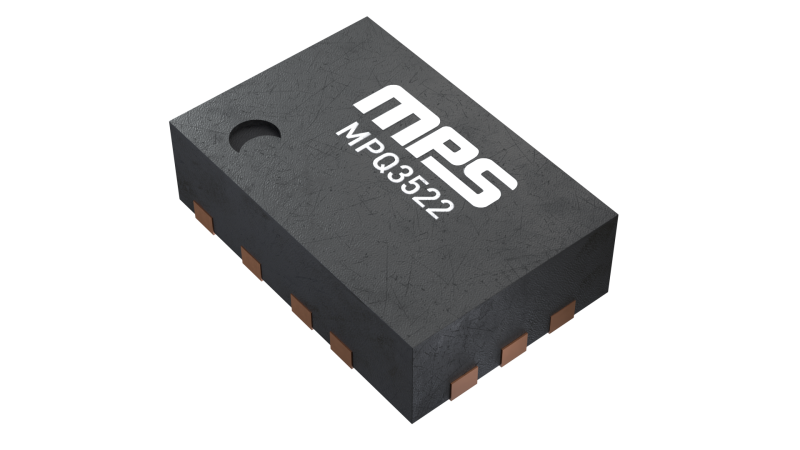

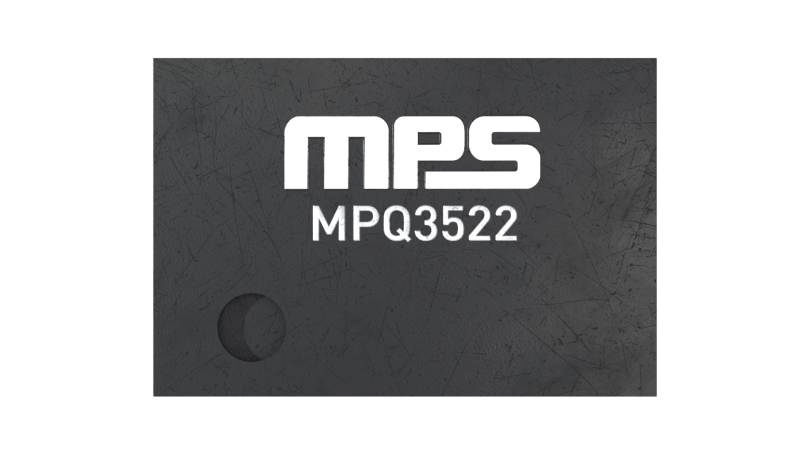

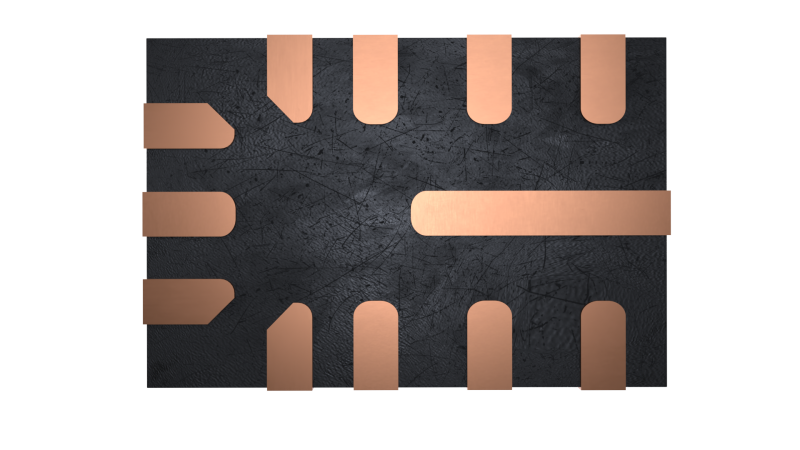

MPQ3522 采用 QFN-12 (2mmx3mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 专为汽车应用而设计：
- 高达 20V的耐受电压
- 支持3.1V的冷启动条件
- 低压差 (LDO) 模式
- 高达 2A 的连续输出电流 (IOUT)
- 65ns 最小导通时间 (tON_MIN)和50ns 最小关断时间 (tOFF_MIN)
- -40°C 至 +150°C 工作结温 (TJ) 范围
- 符合AEC-Q100等级1认证
- 可延长电池寿命：
- 1μA 关断电流 (ISD)
- 20μA 睡眠模式静态电流 (IQ)
- 高级异步调制 (AAM) 模式可提高轻载效率
- 集成70mΩ HS-FET和50mΩ LS-FET
- 针对 EMC/EMI 降低进行了优化：
- 频谱扩展 (FSS) 调制
- 对称 VIN 引线排布
- 符合 CISPR25 5 类标准
- 350kHz 至 2.5MHz 可调开关频率 (fSW)
- MeshConnectTM 倒装芯片封装
- 附加功能：
- 电源正常 (PG) 输出指示
- 固定输出选项：1V、1.8V、2.5V、3V、3.3V、3.8V 或 5V
- 带打嗝模式的过流保护 (OCP)
- 采用侧面镀锡的QFN-12 (2mmx3mm)
正在供货产品型号
MPQ3522GDE-AEC1-Z MPQ3522GDE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
