购买- MPQ3431C-AEC1
MPQ3431C-AEC1
Session textval
Session Titefor popup
详情
MPQ3431C是一款高度集成的450kHz固定频率升压变换器，它具有宽输入电压 (VIN) 范围。MPQ3431C可通过低至 2.7V 的 VIN 启动，通过集成低导通电阻 (RDS(ON)) 功率 MOSFET，单电池可支持高达 20W 的负载功率。
MPQ3431C采用恒定关断时间 (COT) 控制提供快速瞬态响应。在轻载条件下可通过MODE 引脚选择跳脉冲模式 (PSM)、强制连续导通模式 (FCCM) 或超声模式 (USM)。其可调电流限提供了精确的过载保护。下管 MOSFET (LS-FET) 提供逐周期电感峰值电流限功能，上管MOSFET (HS-FET) 则无需外部肖特基二极管。
该器件全面的保护功能包括可调输入欠压锁定 (UVLO) 保护和过温保护 (OTP)。

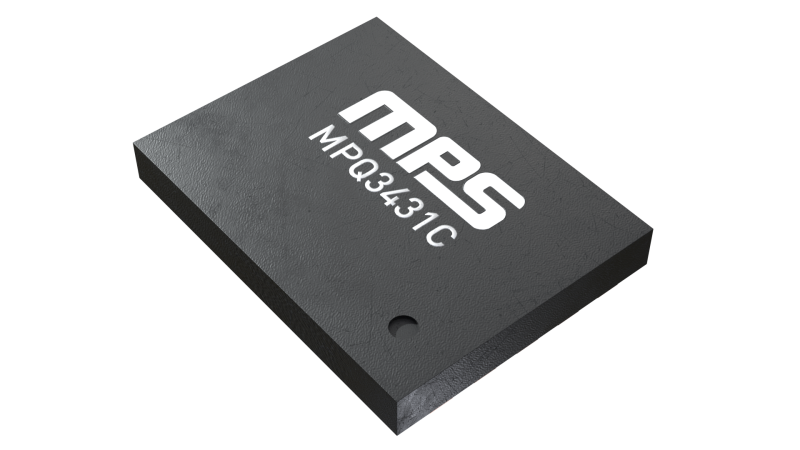

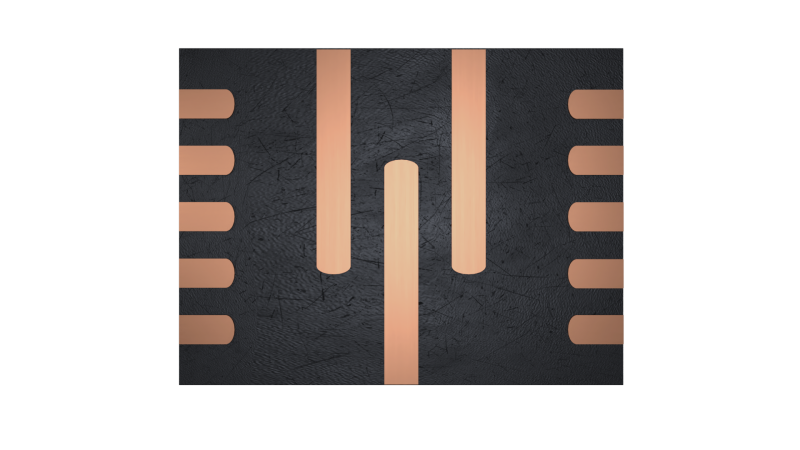

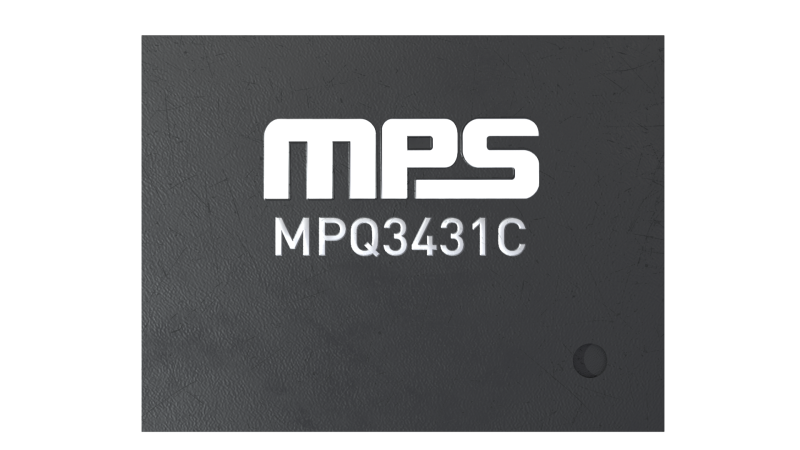

MPQ3431C采用 QFN-13 (3mmx4mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 工业级/汽车级温度保证
- 2.7V 至 13V 启动电压 (VST)
- 0.8V 至 13V 工作输入电压 (VIN)
- 高达 16V 的输出电压 (VOUT)
- 3.3V条件下支持 20W 平均功率负载和 40W 峰值功率负载
- 可调峰值开关电流限
- 集成 6mΩ 和9.5mΩ 功率 MOSFET
- 3.6V VIN、9V/3A条件下效率高达95%
- 轻载条件下可选择跳脉冲模式 (PSM)、>23kHz 超声模式 (USM) 或强制连续导通模式 (FCCM)
- 450kHz 固定开关频率 (fSW)
- 自适应恒定关断时间 (COT) 控制以实现快速瞬态响应
- 外部软启动 (SS) 和补偿引脚
- 可调欠压锁定 (UVLO) 保护，带迟滞功能
- 175°C 过温保护 (OTP)
- 采用 QFN-13 (3mmx4mm) 封装
- 符合 AEC-Q100 等级1认证
正在供货产品型号
MPQ3431CGLE-AEC1-Z MPQ3431CGLE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
