EVQ3369-R-01A 6 路、每路100mA最大电流、具有 15000:1 调光比和 I2C 接口的升压 WLED 驱动器评估板

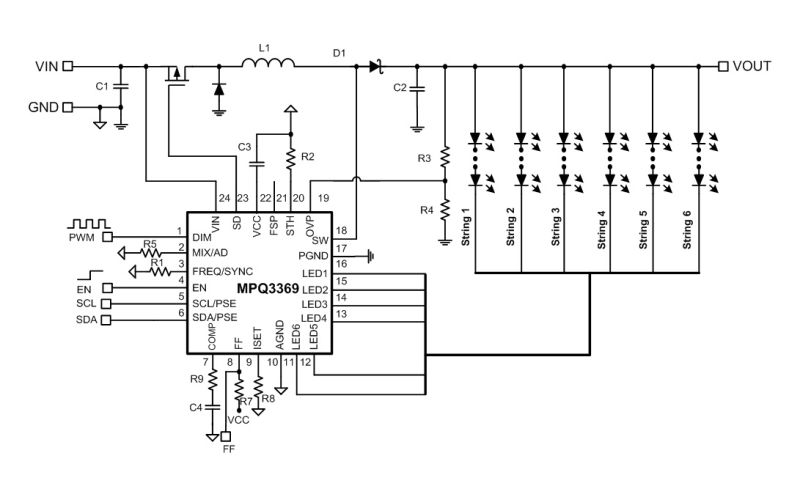

EVQ3369-R-01A是专为 MPQ3369设计的评估板，MPQ3369是一款集成了6路电流源的升压变换器，专用于驱动白光 LED 阵列作为中小尺寸 LCD 面板的背光源。
MPQ3369采用峰值电流模式的PWM 控制架构来调节升压变换器。6 路电流源被施加在 LED 阴极接口上以调节 LED 亮度。MPQ3369可以将每个 LED 灯串的电流均调节至外部电流设置电阻设定的电流值，灯串之间的电流匹配精度为 2.5%。
MPQ3369采用低导通电阻MOSFET和低电压净空设计来实现更高的效率。为方便使用，它集成了标准 I2C 数字接口。开关频率可以通过电阻、I2C 接口或者外部时钟来设定。
MPQ3369提供带 PWM 输入的模拟/PWM/混合调光模式。调光模式可以通过 I2C 接口或 MIX/AD 引脚来选择。该器件还具有移相功能以消除 PWM 调光时产生的噪音。
MPQ3369全面的保护功能保证了器件的安全工作，如过流保护（OCP）、过压保护（OVP）、过温保护（OTP）、LED 短路和开路保护。另外， LED 电流还可在高温下自动降低。
MPQ3369采用 QFN24(4mmx4mm) 和 TSSOP28-EP 封装。
