MPQ3359A-AEC1

1/2/3/4 通道、最大 150mA/通道、高调光比、升压 WLED 驱动器，符合 AEC-Q100 认证

详情

MPQ3359A -AEC1 是一款具有 4 通道电流源的升压变换器。它可以驱动白光 LED (WLED) 阵列作为中小型 LCD 面板的背光。

MPQ3359A-AEC1 采用峰值电流控制的脉宽调制 (PWM) 控制架构来调节升压变换器。4个通道的电流源施加在LED 阴极以调节 LED 亮度。它可以将每个 LED 灯串中的电流都调节为外部电流设置电阻设定的值，灯串间的电流匹配精度达 2.5%。

该器件通过低导通电阻 (R_DS(ON)) MOSFET 和净空电压来提高效率。其开关频率 (f_SW) 可通过电阻或外部时钟配置。

MPQ3359A-AEC1 通过两个独立的输入引脚 (ADIM 和 PDIM)来提供模拟调光和 PWM 调光。其 LED 电流通道之间具有固定的延迟时间，以消除 PWM 调光期间的噪声。

该器件还提供强大的保护功能，以确保器件安全的运行，具体包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP)、LED 短路保护和 LED 开路保护，以及LEDx到GND的短路保护。

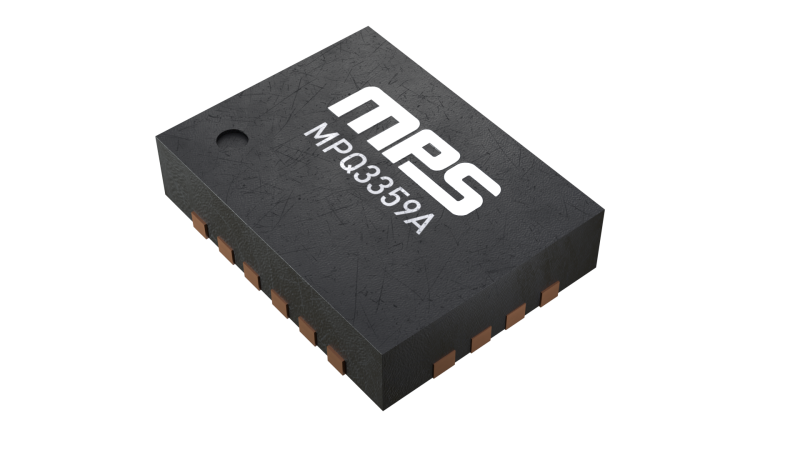

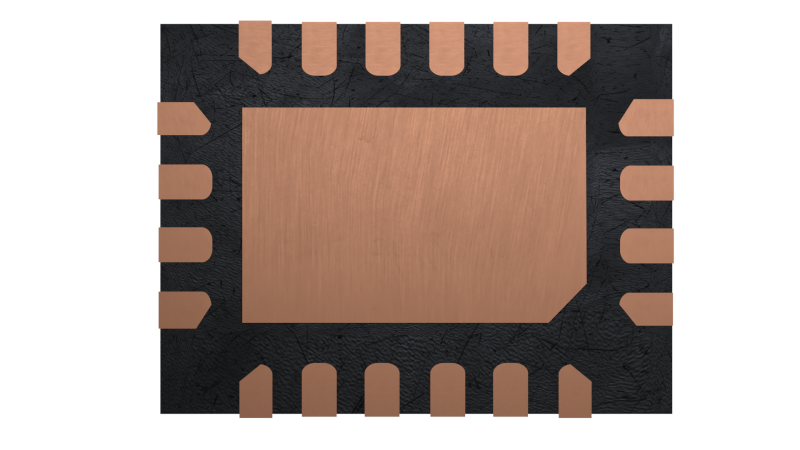

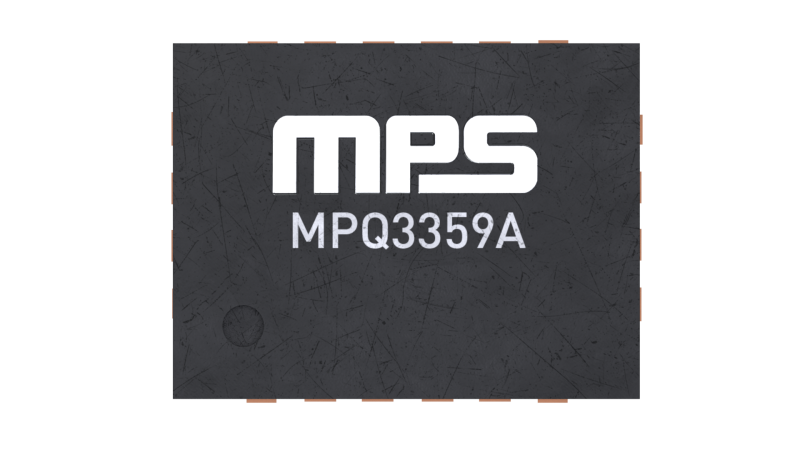

MPQ3359A-AEC1 采用 QFN-20 (3mmx4mm) 封装，并符合 AEC-Q100认证。

MPQ3359AGLE-AEC1-Z MPQ3359AGLE-AEC1-P

P&Z的含义

MPQ3359-AEC1 是一款具有 4 通道电流源的升压变换器。它可以驱动白光 LED (WLED) 阵列作为中小型 LCD 面板的背光。

MPQ3359-AEC1 采用峰值电流控制的脉宽调制 (PWM) 控制架构来调节升压变换器。4个通道的电流源施加在LED 阴极以调节 LED 亮度。它可以将每个 LED 灯串中的电流都调节为外部电流设置电阻设定的值，灯串间的电流匹配精度达 2.5%。

该器件通过低导通电阻 (R_DS(ON)) MOSFET 和净空电压来提高效率。其开关频率 (f_SW) 可通过电阻或外部时钟配置。

MPQ3359-AEC1 通过两个独立的输入引脚 (EN/ADIM 和 PDIM)来提供模拟调光和 PWM 调光。其 LED 电流通道之间具有固定的延迟时间，以消除 PWM 调光期间的噪声。

该器件还提供强大的保护功能，以确保器件安全的运行，具体包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP)、LED 短路保护和 LED 开路保护。

MPQ3359-AEC1 采用 QFN-20 (3mmx4mm) 封装，并符合 AEC-Q100等级1认证。

¥21.26
+ 税
