MPQ3326B-AEC1

MPQ3326B-AEC1

具有独立 PWM/模拟调光和串行接口（默认启用）的16 通道、80mA/通道、LED 驱动器，符合 AEC-Q100 认证

Datasheet

详情

MPQ3326B 是一款 16 通道 LED 驱动器，可在 4.5V 至 16V 的宽输入电压 (V_IN) 范围内运行。MPQ3326B 为每个 LED 灯串端子提供 16个内部电流源，每个通道的 LED 电流 (I_LED) 都由外部电流设置电阻设置，每通道最大电流为 80mA。

MPQ3326B 集成了一个串行接口，通过外部电阻可配置最多10 个地址。这意味着 MPQ3326B可支持多达 10 个IC级联来驱动 LED 阵列。每个通道都可以通过串行接口使能或关闭。

MPQ3326B 为每个 LED 通道提供独立的12 位脉宽调制 (PWM) 调光和6 位模拟调光。另外，该器件还能通过配置 I_LED斜率和相移来降低 EMI。

MPQ3326B 通过 RFSH/FLT 引脚输出刷新信号。刷新信号频率 (f_REFRESH) 通过串行接口设置。

MPQ3326B具有全面的保护功能，包括 LED 开路保护、LED 短路保护和过温保护 (OTP)，同时提供故障指示器。一旦触发保护，RFSH/FLT 引脚将被拉低，并设置相应的故障寄存器。

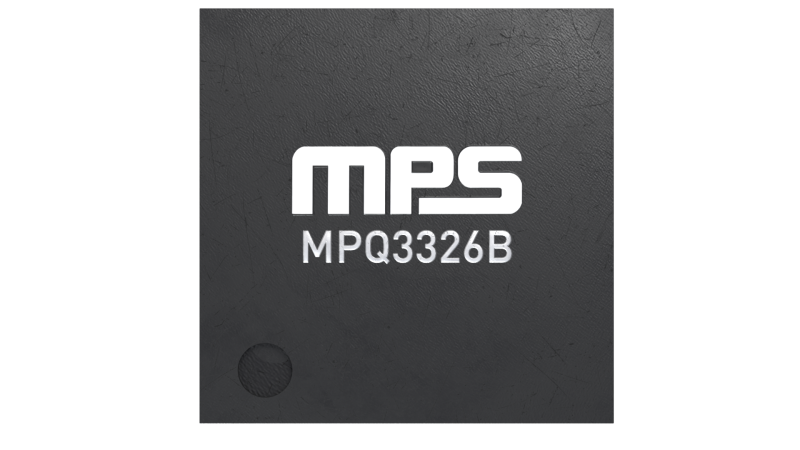

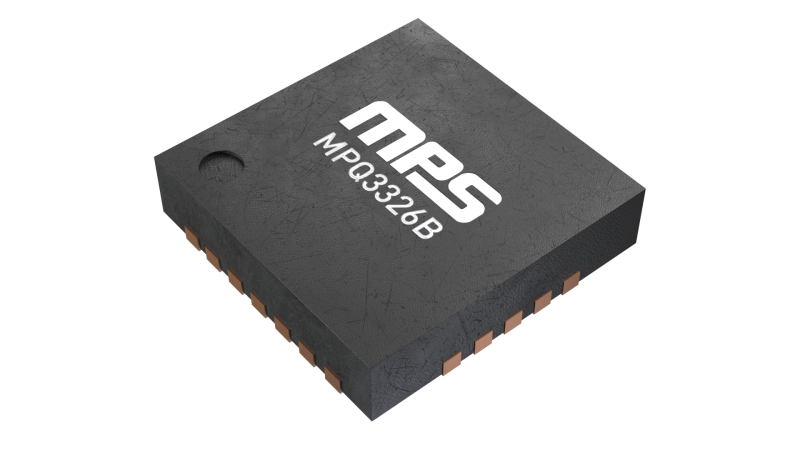

MPQ3326B 符合 AEC-Q100 认证，采用 QFN-24 (4mmx4mm) 封装。

产品特性和优势

4.5V 至 16V 宽输入电压 (V_IN) 范围
16 通道，每通道最大 80mA
LED 电流 (I_LED) 通过外部电阻设置
每通道 6 位模拟调光
每通道 12 位脉宽调制 (PWM) 调光
可选 220Hz、250Hz、280Hz 或 330Hz PWM 调光频率 (f_PWM)
刷新信号输出
串行接口，通过外部电阻可设置10 个地址
可调 I_LED 斜率
40μs 相移
故障指示器
LED开路保护
阈值可调的 LED 短路保护
欠压锁定 (UVLO) 保护
过温保护 (OTP)
采用 QFN-24 (4mmx4mm) 封装
采用侧面镀锡封装
符合 AEC-Q100 等级1认证

正在供货产品型号

MPQ3326BGRE-AEC1-Z MPQ3326BGRE-AEC1-P

P&Z的含义

相关产品

EVQ3326-R-00A 集成独立 PWM 调光、模拟调光和 I2C 评估板的 16 通道、每通道 50mA、LED 驱动器，符合 AEC-Q100 认证

EVQ3326-R-00A 是一款用于演示 MPQ3326 产品性能的评估板。MPQ3326 是一款 16 通道白光 LED（WLED）驱动器，宽输入电压范围为 4V 至 16V。MP3326 在每串 LED 灯串端子中施加 16 个内部电流源。通过外部电流设定电阻来设置每通道 LED 电流。每通道最大电流为 50mA（VIN ≥ 4.5V）。

该器件具有 I2C 接口（可通过外部电阻配置最多 10 个 I2C 地址），使 MPQ3326 可支持多达 10 个级联 IC 以驱动 LED 阵列。每通道都能通过 I2C 使能或关闭。

MPQ3326 每一通道都有独立的脉宽调制（PWM）调光和模拟调光以及 12 位分辨率 PWM 调光和 6 位模拟调光。可以对 LED 电流斜坡速率和相移进行配置以优化 EMI/EMC 性能。器件的 RFSH/FLT 引脚可输出刷新的信号。可由寄存器设置刷新的信号频率。全方位保护功能包括 LED 开路保护、LED 短路保护和过温保护（OTP）。如果触发故障保护，则故障指示将拉低并设置相应的故障寄存器。

MPQ3326 符合 AEC-Q100 认证，采用 QFN-24（4mmx4mm）封装。
