MPQ2286-AEC1
正在供货产品型号
MPQ2286GLE-xxxx-AEC1-Z MPQ2286GLE-xxxx-AEC1-P MPQ2286GLE-0000-AEC1-Z MPQ2286GLE-0000-AEC1-P
P&Z的含义
相关产品

EVQ2286-L-00A 是用于展示 MPQ2286 功能的评估板。MPQ2286 是一款集成了内部上管和下管功率MOSFET(分别为HS-FET和LS-FET)的可配置、高频同步降压变换器。
MPQ2286 具有2.7V 至 6V的工作输入电压 (VIN) 范围。它可以提供高达 12A 的高效率输出电流 (IOUT),并具有固定频率、零延迟 PWMTM (ZDPTM)控制,能够实现极佳的瞬态响应。该器件在强制连续导通模式 (FCCM) 期间提供2MHz 至 4MHz 可配置开关频率 (fSW) ,可用于降低外部电感和电容。其内部反馈 (FB) 与补偿机制也可最大限度地减少外部元件数量并提高精度。
MPQ2286通过在轻载条件下降低fSW 来减少开关频率和栅极驱动器损耗,从而实现宽负载范围内的高功率转换效率。该器件同时提供全面的保护功能以实现可靠的容错操作,具体包括短路保护 (SCP)、过流保护 (OCP)、输入过压保护 (OVP)、输出 OVP 和过温关断保护。
MPQ2286还提供带数据包错误检查 (PEC) 功能的数字接口,并集成多页一次性可编程 (OTP) 存储器以实现高度可配置性。

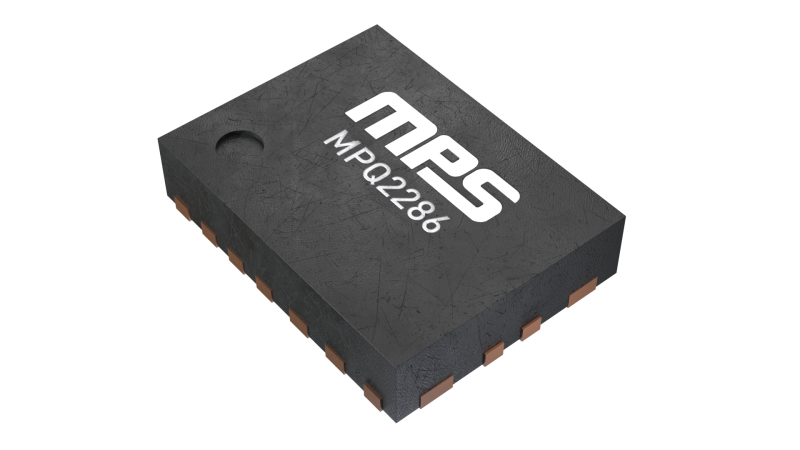

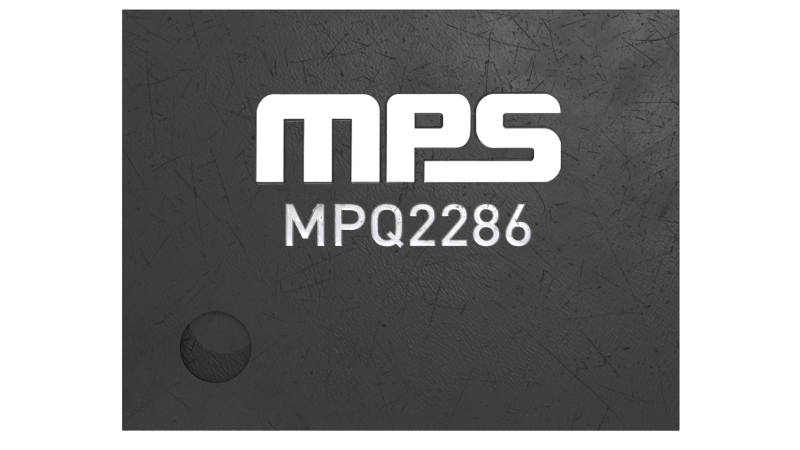

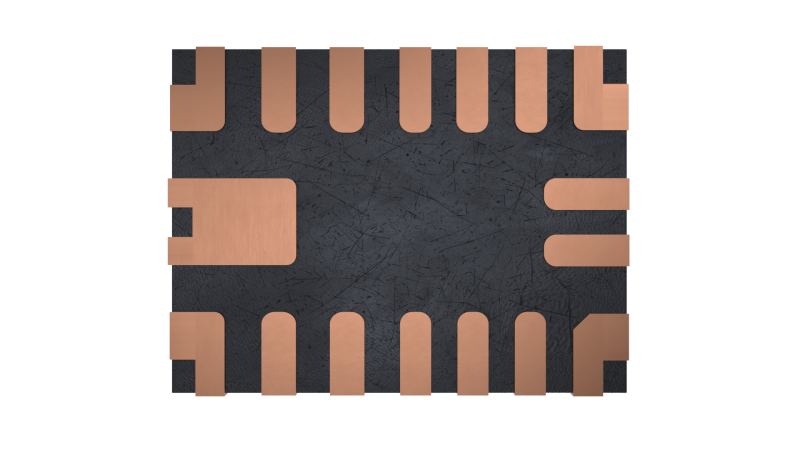

EVQ2286-L-00A 为整装测试评估板。MPQ2286 采用侧面镀锡的 QFN-18 (3mmx4mm) 封装,并符合 AEC-Q100 等级1认证。
