MPQ2024A-AEC1

40V、300mA 、幻象天线LDO,具有预升压、数字接口和用于数字诊断与保护的 ADC,符合 AEC-Q100 认证

详情

MPQ2024A-AEC1是一款低压差 (LDO) 稳压器,包含一个带数字接口和内存的预升压稳压器,工作频率为400kHz 或2.2MHz。该器件可为汽车系统有源天线的低噪声放大器 (LNA) 提供幻象电源,并支持从冷车启动到负载突降 (3V至40V) 的输入电压 (VIN) 条件。

MPQ2024A-AEC1可提供高达 300mA 的负载电流,同时具有出色的负载和线性调整率。在电池健康且正常运行期间,预升压稳压器可完全关闭以降低静态电流(IQ),这使该器件非常适合电源常开应用。

MPQ2024A-AEC1 还在预升压稳压器中集成了 MOSFET,以进一步减少外部组件数量并降低 EMI。 LDO 和升压输出均可通过数字接口进行配置。预升压输出电压 (VOUT_BOOST) 可在 6.5V 至 15.9V 范围内调节。LDO 输出电压 (VOUT) 可在 1V 至 13.6V 范围内调节,且LDO 输出在负载突降情况下受到保护。

基准评估期间的不同配置均可通过数字接口轻松获取,无需重新设置外部组件。一旦完成所需设置,还可在内存中永久储存设置。

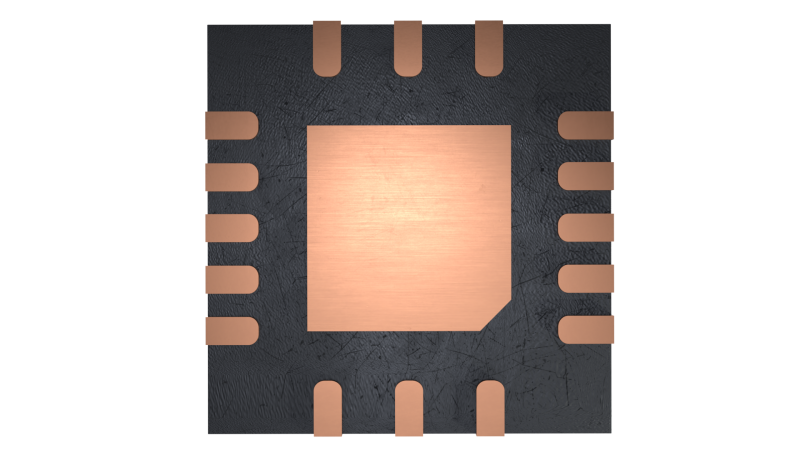

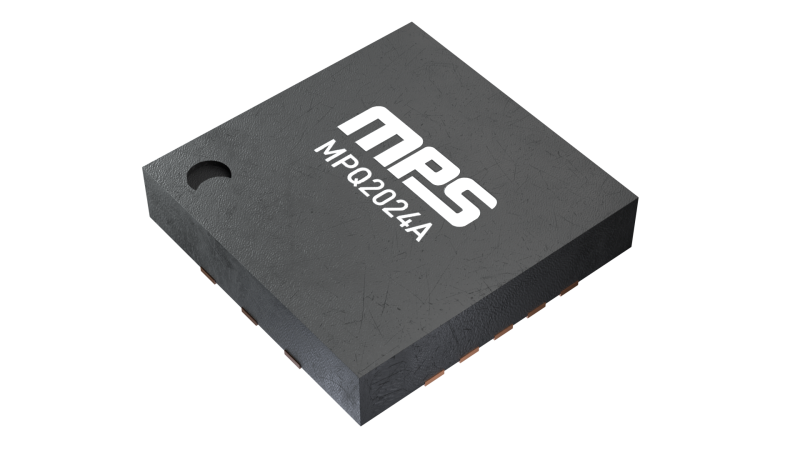

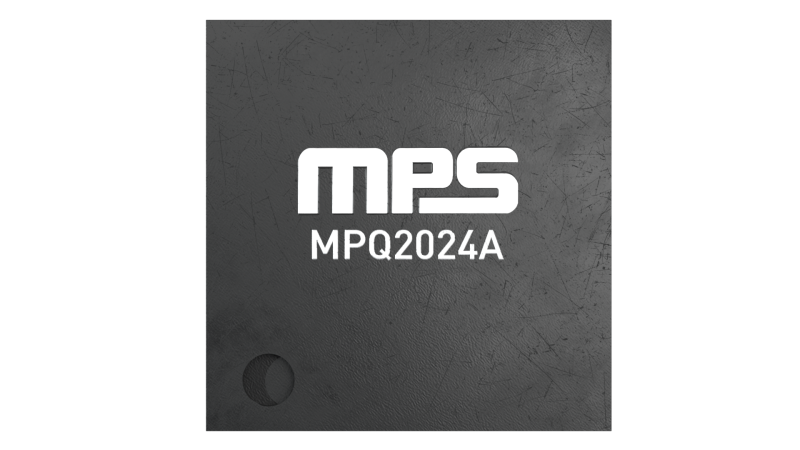

MPQ2024A-AEC1 采用侧面镀锡的 QFN-16 (4mmx4mm) 封装,并符合 AEC-Q100 认证。

  • 显示更多 显示较少 Show more

产品特性和优势

  • 强大的数字功能:
    • 无需外部电阻网络即可设置输出电压
    • 可配置LDO
      • 300mA 连续输出电流 (IOUT)
      • 1V 至 13.6V 输出电压 (VOUT) 范围
      • 过温保护
    • 可配置异步预升压稳压器
      • 4A/40V 内部 MOSFET
      • 6.5V 至 15.9V 输出电压 (VOUT_BOOST) 范围,100mV可调步进值
      • 400kHz 或 2.2MHz 可调开关频率 (fSW)
      • 过温保护
    • 数字接口
    • 用于 LDO VOUT 和负载电流的模数转换器 (ADC)
    • 内存
  • 针对 EMC/EMI 进行了优化:
    • 通过频率抖动降低EMI
  • 附加功能:
    • 3V 至 40V 宽输入电压 (VIN) 范围
    • 35μA 低静态电流 (IQ)
    • LDO 电池短路检测
    • 两个稳压器输出均提供软启动 (SS)
    • 负载开路检测
    • 采用 QFN-16 (4mmx4mm) 封装
    • 采用侧面镀锡封装
    • 符合 AEC-Q100 等级1认证
显示更多 显示较少 Show more

正在供货产品型号

MPQ2024AGRE-xxxx-AEC1-Z MPQ2024AGRE-xxxx-AEC1-P MPQ2024AGRE-0000-AEC1-Z MPQ2024AGRE-0000-AEC1-P
